轉向節是汽車轉向橋上的主要零件之一，高精度結構設計的轉向節可以讓汽車穩定行駛，靈敏傳遞行駛方向，轉向節主要功用是承受汽車的前部載荷，支承并帶動前輪繞主銷轉動，實現汽車靈敏轉向。汽車行駛時，轉向節承受著多變的沖擊載荷，因此，要求其具有很精確的三維尺寸要求和很高的強度。

    某企業是中國汽車零部件制造代表企業之一，與一汽、二汽、上汽、廣汽等建立了穩定的合作關系，在美國、英國、德國等10多個國家擁有近40多家工廠，是通用、大眾、福特、克萊斯勒等國際主流汽車廠配套合作伙伴。該企業對轉向節的三維尺寸精度、安全特性要求非常高，無論是研發設計還是生產成品，都要求嚴謹精確。

    轉向節的精度檢測標準

    轉向節三維空間尺寸很多，尤其是各孔的檢測，既要保證孔中心線相對于其它基準面的角度，保證孔中心的位置，孔徑的公差尺寸。目前，轉向節要檢測的形狀和位置很復雜，使用三坐標測量法耗費時間長，效率太低。檢測整體偏差，三坐標測量會顯得力不從心。

    該汽車零部件制造企業需要考慮對轉向節進行全尺寸檢測，避免非重要尺寸偏差造成的品質下降；測量轉向節孔位，孔本身的精度、配合結構與配合結構之間的相對精度，都要達到非常高的精度標準；另外，要考量受力部位的壁厚、加強結構的設計結果，抽殼的部位精度，因?yàn)檫@涉及到產品壽命及材料的節省，影響到產品品質和成本管控。

    新拓三維的光學測量解決方案

    對于轉向節逆向設計的需求，新拓三維技術人員專門定制了測量方案，使用XTOM三維光學掃描檢測系統（600萬像素工業相機），測量點云數據量大，點云間距小，可以更好地呈現細節，提升精度，對轉向節產品進行三維掃描，逆向設計。

    采用XTOM掃描，快速獲取轉向節點云數據，真實還原產品細節輪廓。高分辨率的工業相機采集高密度的點云數據，對轉向節關鍵部位和產品本身的瑕疵進行區分，保證產品與設計原型的三維尺寸的高度吻合。

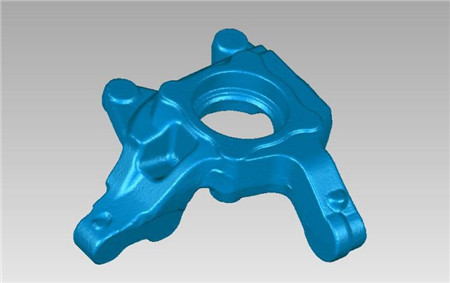

    掃描獲取點云數據（可用于逆向反求）

    將掃描數據與CAD模型進行比對，數模比對，獲得偏差色譜圖及具體偏差數值。對于孔本身的精度保證，新拓三維技術人員還對零件單個進行掃描，零件組裝整體掃描，從而獲得精確的裝配位置。零件三維掃描后，可及時將數據反饋給裝配、生產線，提升生產及裝配精度。

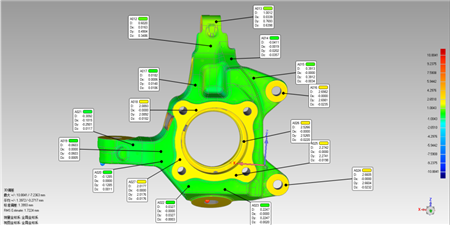

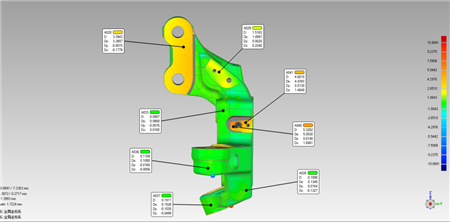

    掃描獲取產品點云圖與數模圖比對圖

    對于壁厚檢測，新拓三維XTOM將掃描工件獲取的三維數據導入檢測軟件，實現高精度檢測受力形變部位，有針對性地進行變形缺陷進行改良，更精準地進行加強筋或增加壁厚等。

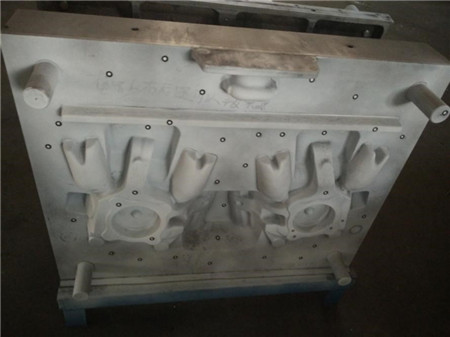

    鑄造模具實物三維掃描

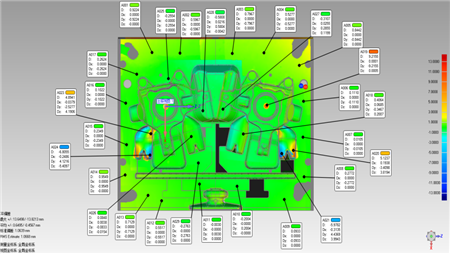

    模具點云與數模比對圖

    通過新拓三維XTOM三維光學掃描測量系統，可檢測模具加工時壁厚精度控制，根據檢測數據進行壁厚修改，甚至局部重新設計，確保工件裝配的精度，保證逆向設計的高質量完成。

    XTOM三維光學掃描測量系統進行逆向設計，通過三維數模與原設計CAD數據進行比對，可保證設計結果與生產精度相符。這有效提升了該汽車零部件制造的設計效率，保證了產品設計質量，同時便于生產和檢測，掃描的數據便于存檔，高效地建立起產品的三維數據庫，為后續的產品優化、二次設計改進，產品檢測提供齊備的數據儲備。
