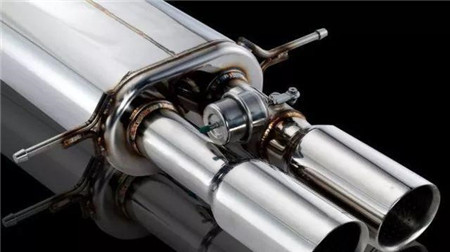

發動機排氣噪聲是汽車的主要噪聲源之一，而汽車消聲器是降低發動機排氣噪聲的重要部件。消聲器結構裝配的緊密性，對于保障其振動特性、壓力分布數值，保障消聲效果至關重要。

    環形鈑金件是汽車消聲器的重要構件之一，由于鈑金件多由板料經模具沖壓而成，因其形狀復雜，物理性能要求嚴格，形位公差精度要求高，對于環形鈑金件的生產加工及檢測都提出了很高的要求。

    環形鈑金件在制造過程中產生形位誤差的原因主要有：加工工件的機床、夾具、刀具及工件系統等；加工過程中受力變形、振動、磨損等各種因素的干擾。

    形位誤差對汽車消聲器的整體裝配和使用都會產生很大的影響，必須對形位公差予以控制，在設計時必須規定形位公差。對于環形鈑金件生產制造來說，形位誤差對工件使用性能的影響如下：

    1、影響鈑金件的功能要求

    2、影響鈑金件的配合性質

    3、影響鈑金件的互換性

    對于環形鈑金件裝配吻合度要求高，使得環形鈑金件及其模具生產困難、檢測復雜且較難全面判定其狀態是否合格。

    檢測的難題

    1、環形鈑金件自由曲面多，不規則，輪廓較多，三維檢測精度要求高。

    2、采用傳統的檢測方法（如檢具、治具、三坐標等）十分的繁瑣、耗時。

    3、傳統檢測方案獲取的三維數據不完整，無法進行質量檢測與二次設計。

    某汽車鈑金件制造商正尋求一種高效、高精度的檢測方式，滿足環形鈑金件的檢測需求，以便于改良加工工藝，提升工件的生產效率，降低人力和時間投入成本。

    XTOM-三維光學檢測方案

    根據客戶提出的需求，新拓三維工程師采用XTOM工業級三維光學掃描系統+自主研發的檢測分析軟件的方案，為客戶解決這一檢測難題。

    新拓三維XTOM系統，適用于三維復雜曲面的全尺寸檢測，可測量表面劇烈變化的工件，并可對環形鈑金件進行分多面進行測量，測量數據實時自動拼合，實現面輪廓度的全方位檢測。

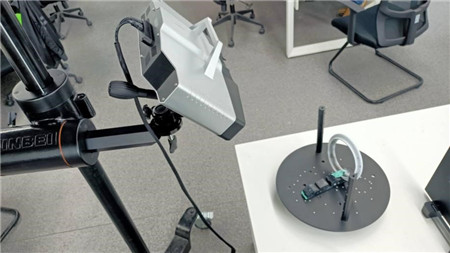

    將側頭呈45°左右擺放，聚光點對著鈑金件中間偏下部分，確保側頭能夠同時看到零件側面和頂面特征。通過多角度轉換，共掃描6次得到完整的零件外形輪廓數據。

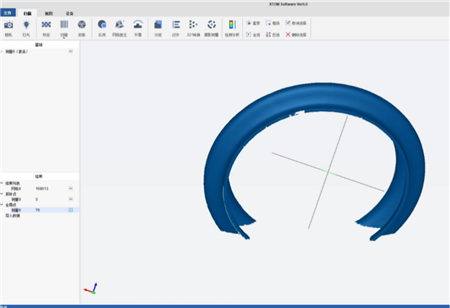

    快速準確獲取三維掃描數據，直接可得到STL網格面數據，可與三維檢測軟件配合使用，掃描的封裝數據如下：

    將掃描獲取的STL三維數據導入到檢測軟件中，迅速檢測環形鈑金件的數模和掃描數據之間的差異，面輪廓度及尺寸公差一目了然，圖形顯示直觀易懂，可對環形鈑金件特征進行細致分析。

    為了驗證新拓三維XTOM系統掃描數據的準確性及數據穩定性，新拓三維技術工程師把用三坐標測出來的面輪廓度數據進行比對驗證：
三坐標測量報告（曲面輪廓度）

    新拓三維XTOM系統掃描的5次數據與三坐標測量數據分析比對：

    從上表數據對比可知，新拓三維XTOM系統測量的5次數據整體浮動較小，浮動范圍大約是0.0076mm，和三坐標數值相比最大偏差約為±0.0128mm，最小偏差為0.002mm。經測量數據驗證，新拓三維XTOM系統掃描數據精度、效率能更好地滿足客戶需求。

    新拓三維XTOM系統不僅能對環形鈑金件面輪廓度進行檢測，同時還能捕捉并體現剖面的形位公差，可為客戶的研發、生產和工件模具制造等提供便利，顯著加快檢測效率，并使客戶得以縮短工藝周期，更好地應對汽車鈑金件成型市場不斷變化的市場需求。
