變速箱箱體的主要作用是支承各傳動軸，保證各軸之間的中心距及平行度，并確保變速箱部件與發動機正確安裝。變速箱薄壁殼體零件的加工質量，關系著變速箱的裝配精度和運動精度，直接影響汽車的工作精度、使用性能和壽命。
汽車變速箱薄壁殼體，它的外表有多個平面需精加工，支承孔、螺紋孔形狀復雜，生產過程容易產生變形，生產難度大，良品率不高。為管控生產質量汽車零部件制造商需獲取變速箱三維數據，更好地進行產品的逆向設計，以及對產品三維尺寸進行檢測，以解決質量管控的難題。
1、3D掃描逆向建模
變速箱殼體零件的主要加工表面是平面及孔系，一般來說，保證孔系的尺寸精度，要比保證平面的尺寸精度難度大。因此，對于變速箱殼體逆向設計來說，主要是保證孔的尺寸精度和位置精度，處理好孔與平面之間的相互關系。
由于汽車變速箱的結構極其復雜，正向設計難度大，且耗時非常長。新拓三維技術工程師采用XTOM三維光學掃描測量系統，對變速箱外殼進行掃描，高效獲取精準的三維數據，可有效提升三維建模速度，極大地節省逆向設計周期。
掃描變速箱殼體獲取stl數據
逆向設計的關鍵在于獲取高精度三維模型，也就是原始點云的快速獲取，XTOM測量系統能直接快速獲取汽車變速箱殼體高精度的三維數據。
掃描變速箱殼體獲取stl數據
將掃描三維模型導入軟件，進行數據處理、曲面重建，實現構造CAD模型（經過現場驗證，逆向建模效果讓客戶非常滿意。）

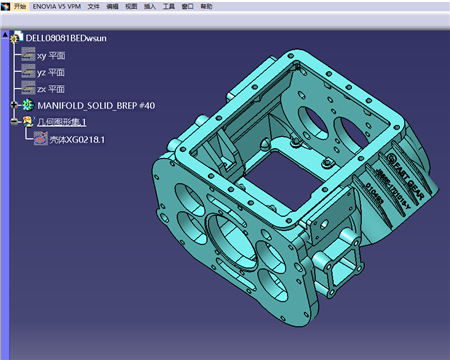

▲逆向建模設計，提供可編輯三維模型數據通用格式（STP格式）
▲逆向建模設計，提供可編輯三維模型數據通用格式（STP格式）
▲逆向建模設計，提供可編輯三維模型數據通用格式（STP格式）
▲逆向建模設計，提供可編輯三維模型數據通用格式（STP格式）
新拓三維XTOM測量系統采用高分辨率工業相機，帶來超高精度掃描，使用操作過程靈活方便，能快速建立新產品的數字化模型，大大縮短新產品研發周期，提高企業產品設計和生產效率。
2、3D公差檢測
變速箱殼體的加工質量直接影響變速箱內部部件的精度、性能和壽命。因此，汽車變速箱殼體的質量把控對汽車的性能、質量與安全尤為重要。然而，汽車變速箱殼體輪廓結構極為復雜，凹凸曲面非常多，傳統的檢測方式工作量非常大、耗時且不精準。XTOM三維光學掃描測量系統的出現，顛覆了變速箱殼體檢測過程，大大提升了變速箱殼體檢測的效率。
使用XTOM三維光學掃描測量系統，對變速箱殼體進行三維掃描，獲取定位點和殼體的三維數據，與原始設計的3D數模文件圖紙進行尺寸比對，得到生產的變速箱殼體的實際偏差注釋圖，數據保存直觀方便，讓客戶得到了滿意的結果。
針對變速箱殼體細節較多較復雜的區域，通過調整三維掃描軟件參數，通過提高選定區域的掃描點間距，真實還原殼體表面輪廓細節，大大提升檢測精度，降低檢測時間和人力成本。
▲掃描獲取殼體stl數據
與原始3D圖紙進行尺寸比對，得到生產的變速箱殼體的實際偏差，確定變速箱殼體是否滿足裝配要求，從根本上保證變速箱殼體的生產質量安全。
▲尺寸比對偏差結果
隨著汽車行業競爭日趨激烈，更短的設計周期，更高的產品質量，更可靠的產品性能，成為汽車制造行業的新需求。在變速箱殼體零件開發、測試及質量管控各環節，XTOM可以很好地滿足汽車零部件廠商對于高效率、高精度三維檢測、逆向設計需求，助力新車零部件的開發設計與生產制造。
