缺陷檢測系統方案，主要應用于汽車行業主流工藝、多種零部件的可靠缺陷檢測。針對焊裝工藝中的焊點、涂裝工藝中的車身漆面和總裝工藝中的零部件等缺陷和不規則，可以精準有效檢驗出來。新拓三維為用戶提供從標準化到定制化的檢測系統方案，可滿足不同的檢測需求，為客戶產品質量與工藝提升保駕護航。

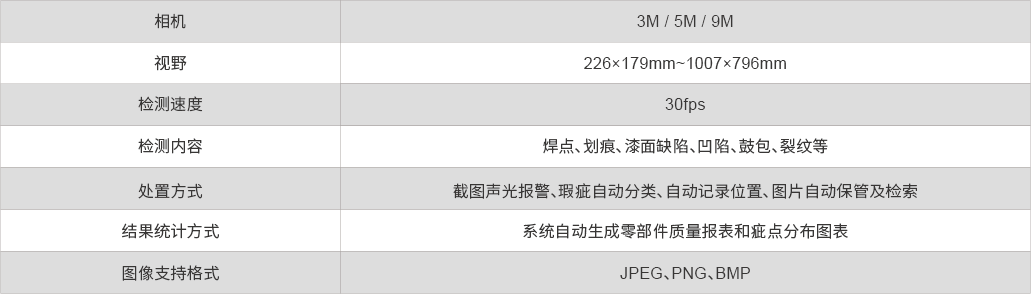

表面缺陷檢測設備參數

自動光學檢測

    采用先進的三維光學測量技術方案，為缺陷檢測提供完美的視角范圍，以達到更佳的檢測精準度，同時結合3D深度信息，可更有效地對缺陷進行定位，通過對缺陷紋理信息進行智能分類，以此在材料表面找出細微的缺陷和疵點。

先進的質量管理

    自主研發先進的軟件和算法，實現通用缺陷檢測和汽車行業缺陷檢測全覆蓋，利用強大的管理系統，簡便高效地創建缺陷分類規則與任務，靈活記錄材料質量信息和數據分析報告。

全方位的缺陷檢測功能

    采用先進的機器視覺檢測技術，對工件的焊點、漆面、劃痕、凹陷、裂紋、鼓包缺陷進行全方位檢測，并可對于車身結構腐蝕、齒輪缺口進行快速識別，具備快速、準確、全面的檢測特點。

檢測原理

    系統采用工業CCD相機，在生產線高速生產的狀態下采用多個高亮LED工業線性聚光燈按照一定的規則照射生產線的零部件表面，實時掃描并采集光源照射出的產品圖像。

    系統將采集到的少量合格工件圖像和有缺陷的工件圖像加載到軟件中，根據軟件的引導和檢測找出不合格的產品，讓軟件算法能夠訓練學習識別合格的產品，然后系統將相機采集到的圖像經過訓練好的算法進行缺陷識別處理，精準發現產品的缺陷；同時根據設置與需要對缺陷進行分級并記錄到缺陷庫，實現瑕疵在線檢測，以及瑕疵的精準分類與后續處置。

布匹試樣缺陷檢測圖像
