隨著新材料，新工藝的不斷發展，對于拉伸、蠕變、疲勞和斷裂力學性能的研究也日趨深入。而應變測量是材料力學性能檢測的重要環節之一。引伸計憑借其適用方便、測量結果可靠等特點成為材料力學性能表征中最常用的應變測量手段之一。

什么是引伸計？關于引伸計的概述和介紹

引伸計可以定義為通過夾持、粘貼或灰度識別等手段標記追蹤兩點位置，測量?jī)牲c(diǎn)之間位移的儀器。

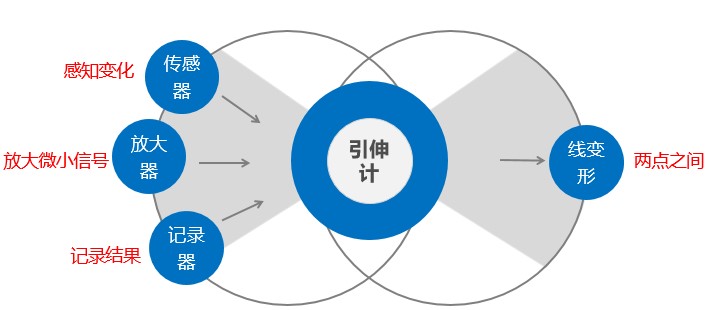

引伸計的組成及原理圖

引伸計的分類

1、接觸式引伸計

機械式引伸計---20世紀40年代前，目前應用少，例如杠桿式引伸計、千分表式引伸計等

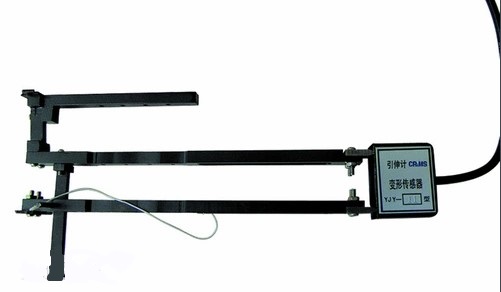

電子式引伸計---一種電阻式傳感器，應用很廣泛。依據黏貼在引伸計彈性元件上的應變片電阻產生變化，通過變換電路轉化成電壓信號，經過計算機采集與應力同步顯示來測量應變。

2、非接觸式引伸計

視頻引伸計，一種非接觸式變形測量?jī)x器，對試樣無接觸無破壞，可實現試樣破斷的高精度測量。視頻引伸計基于數字圖像相關技術，采用工業相機對測量對象進行圖像采集，高精度、高速記錄測試材料變形過程，實現全場范圍軸向和橫向的同步測量。
