彎管是工業生產領域應用廣泛的重要零部件，它是用于改變管道方向的一類零件，類型主要有金屬或非金屬的銅管、鐵管、鋁管、鋼管、硬橡膠管等。

    無論是汽車制造、工程機械、能源重工、軌道交通，或是空調配管、石油運輸、工程機械、家具衛浴，彎管在各個行業均有廣泛的應用。

    長期以來，彎管加工成型時凸邊管壁受拉減薄、凹邊管壁受壓增厚，以及管道截面扁平型變問題，是困擾彎管加工業以及產品檢測的世界性難題。

    高標準彎管生產難題

    彎管制造中最核心的問題，是要避免彎曲部分橢圓過大和外弧減薄。目前，新技術的開發，大型彎管機的使用，通過改善管件橫剖面上的應力分布狀態，減少管件外側管壁減薄量，已經可以很好地解決彎管外弧側減薄的難題。

    對于相同規格的管件，彎曲半徑越小，變形程度越大，導致彎管橫截面的橢圓變形越明顯。這種非對稱性的形狀變化，不像管壁塌陷那樣使彎管成為廢品，但變形超過界限，會影響彎管的質量。

    彎管彎曲成型時，金屬材料受力產生變形，而被彎曲成一角度。當外力撤消后，被彎的管子部分恢復原來的狀況，這種回彈現象使管件的彎曲角度大于預定角度，降低彎曲工藝精度，對管件的性能指標和外觀質量產生一定的影響。

    對于圓弧外側變扁、彎曲回彈的彎管，要采用專業化檢測手段，在設計制造模具時，修正模具尺寸和幾何形狀，矯正彎管機參數，改變應力狀態，力圖消除變性和彈性，保證彎管的產品品質。

    彎管數字化專業檢測

    在管件生產過程中，受材質和加工條件的影響，容易出現各種缺陷問題，需要在加工時進行測量檢測，實現對加工參數的優化調整。管件、線材行業對參數有嚴格的要求，這對管件檢測提出了新的難題和挑戰。

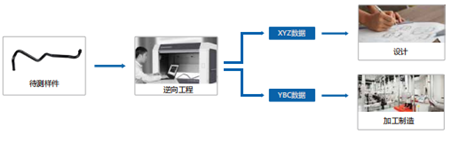

    憑借多年來在多相機柔性空間標定、三維立體匹配等技術上的研發積累，新拓三維推出了國內首臺自主知識產權的TubeQualify三維光學彎管測量系統，可快速重建出管路管件的三維模型，實現管路、線材的非接觸式光學三維在線檢測，提供彎管檢測所需的三維檢測、特征測量、加工指導、逆向設計以及模具檢測等光學測量解決方案。

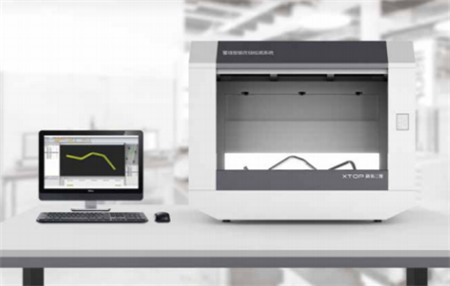

    TubeQualify三維光學彎管測量系統，采用非接觸式測量，避免了傳統機械檢具對管件的劃傷，它可以對生產過程中的管件進行在線檢測，實時與設計模型進行三維數據比對，準確判斷彎管參數對XYZ、YBC數據等的加工偏差，并能多任務同步檢測，出具圖文并茂的檢測報告，便于追溯、分析和歸檔。

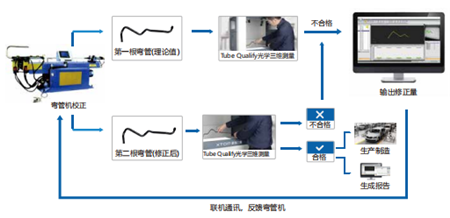

    另外，通過管件三維設計模型與測量值的比對，可輸出彎管修正量的數據，直接與彎管機進行連接，實現及時的管件加工指導，可及時有效地防止不合格管件的批量生產，提升檢測效率，降低生產成本。

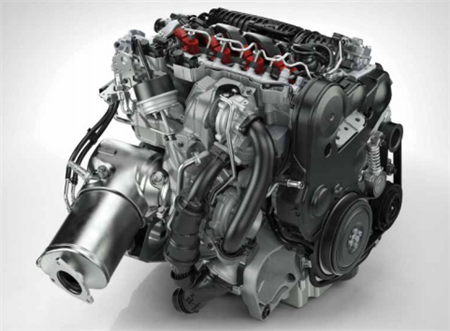

    TubeQualify三維光學彎管測量系統，廣泛應用于汽車發動機彎管和冷卻彎管，機械裝備彎管、空調彎管等，知名的合作客戶如：全球知名的汽車發動機管件制造商-日本三櫻；專注于管材加工工藝研究及配套的智能裝備開發的和良智能等；系統的應用降低了檢具制作成本，提高了彎管機調機及工藝迭代效率，檢測和調機效率比傳統手段提升數十倍。
