2024年12月6日至8日，第八屆“土木工程結構試驗與檢測技術暨結構實驗教學”研討會暨振動臺試驗技術研討會在廣州市順利召開。本屆會議由廣州大學、江漢大學、香港理工大學、香港科技大學、地震工程與應用技術廣東省重點實驗室、工程抗震減震與結構安全教育部重點實驗室協同承辦，以工程結構試驗技術研究、土木工程實驗教學、實驗室建設與發展、振動臺試驗技術交流為主題，為全國高校、科研院所及土木工程領域相關人員提供展示、合作、交流的平臺。

新拓三維受邀出席了此次盛會，會議期間向參會專家學者展示了XTDIC非接觸全場應變測量系統、XTDIC-STROBE三維動態測量系統以及XTDIC-SPARK三維高速測量系統，我司參會技術人員就非接觸式DIC測量技術在土木工程、振動臺試驗測試領域的應用與各位學者進行了深入交流，學者們對公司系列DIC測量設備產生了濃厚的興趣，并對新拓三維國產自主研發DIC技術研究以及在土木工程領域的豐富應用經驗給予了充分的肯定。

本次研討會，新拓三維重點展示了DIC技術在土木工程領域的內容和應用案例，具體包括混凝土/巖石測試、地震/振動模擬測試、煤巖沉降變形測試、相似材料模擬力學試驗與評價平臺等，以及DIC技術結合高速攝像機在振動臺模擬試驗的應用。我司憑借過硬的產品技術實力，在多個應用方向與到展位咨詢的嘉賓展開深入溝通。

應變片、千分表、裂縫觀測儀等單點接觸式測量方法難以采集全場位移和應變場，位移傳感器操作復雜，重復性精度無法保證。DIC非接觸式全場應變測量系統作為一種光學測量技術，具有非接觸、高精度、全場測量等優點，可替代傳統測量方法，應用于土木工程領域的材料力學、結構強度、碰撞沖擊、耐久性分析、相似材料模型測試以及振動臺試驗中。

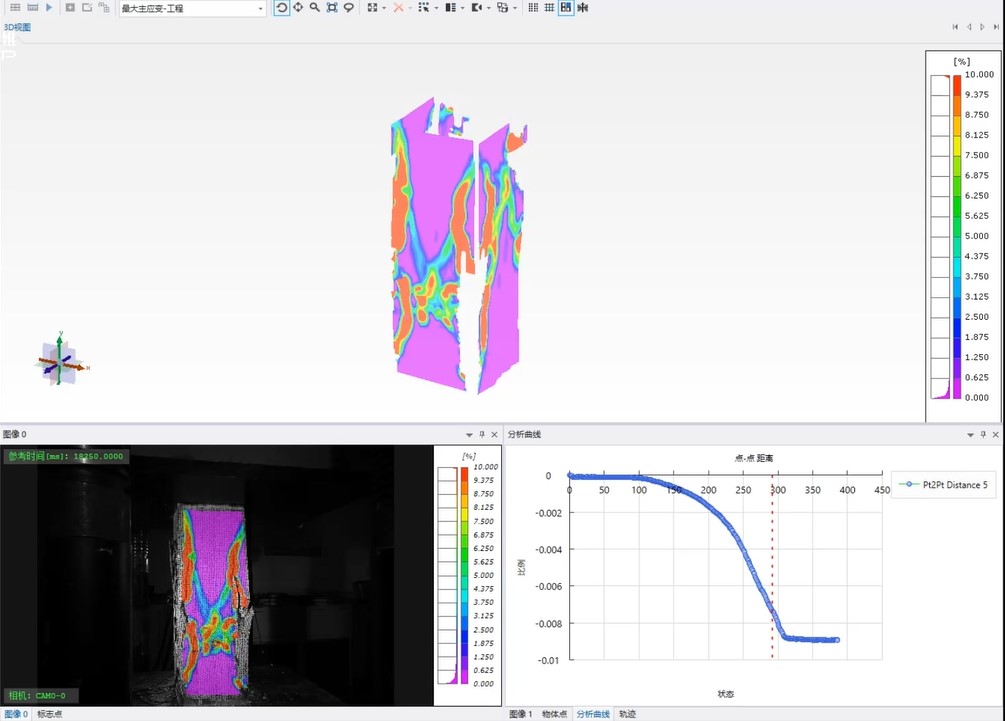

混凝土圓柱壓縮360°全周測量

為了測量混凝土圓柱破壞位置在整個加載過程中的應變，采用新拓三維DIC多相機數字圖像相關測量系統，8臺工業相機同步采集圖像，分析得到混凝土試件360°表面位移及應變分布，清晰地記錄結構關鍵位置的變形和裂紋擴展。解決了傳統接觸式測量方式無法三維全場動態測量，以及常規DIC產品無法進行全周360°全場應變測量的難題。

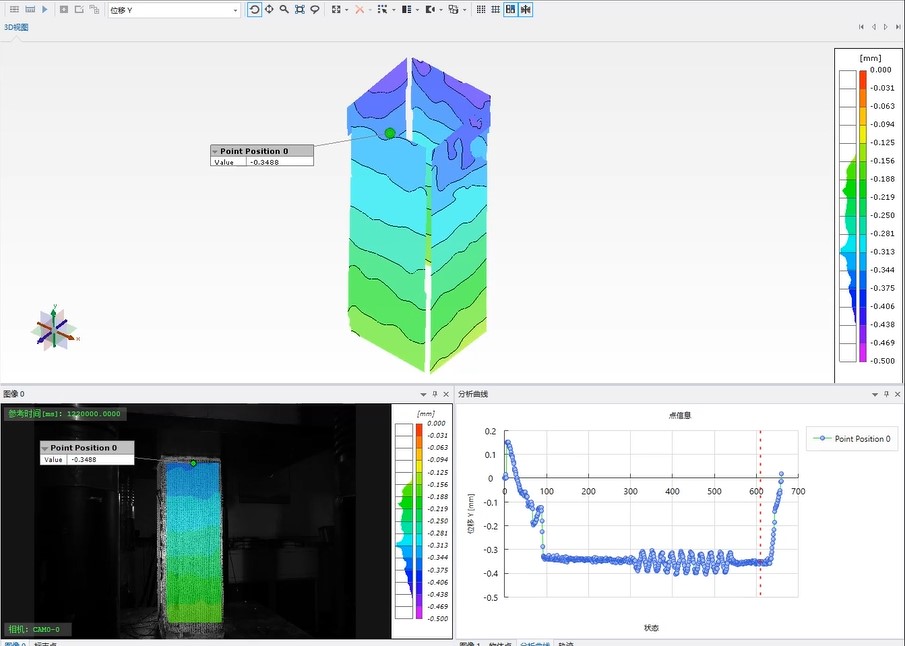

360度測量3D位移場

裂紋擴展破壞階段-應變場分析

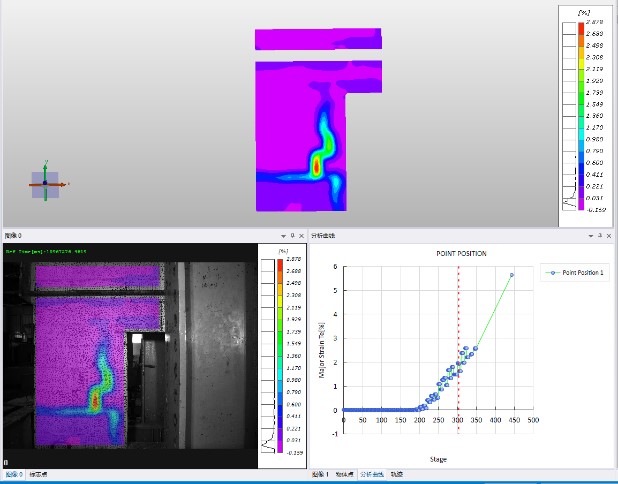

土木結構強度與裂紋試驗

采用新拓三維XTDIC三維全場應變測量系統，可以清晰詳細地記錄土木結構的變形過程，并計算全場表面應變，幫助工程人員判定材料斷裂性質，建立起材料在破壞過程中的位移場、應變場和結構破壞的聯系，不僅豐富了土木結構力學測試手段，也為土木結構脆性破壞研究提供豐富的數據支撐。

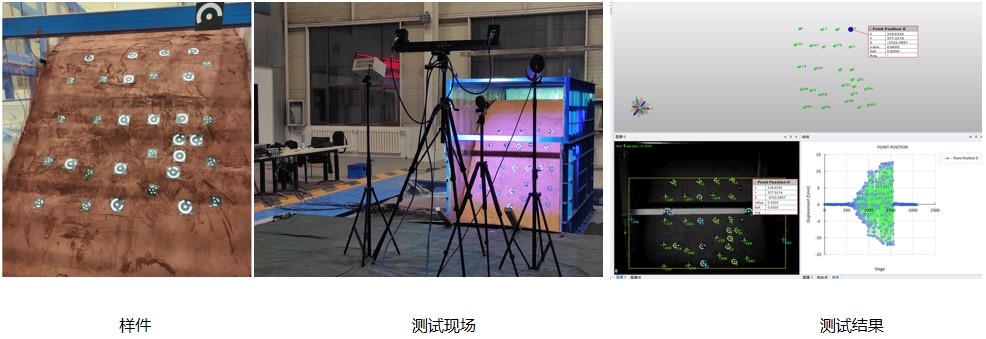

巖土邊坡振動臺模型試驗

采用物理模型試驗，通過振動臺進行振動載荷模擬，研究強震作用下反傾層狀結構巖質邊坡動力響應特征及破壞過程。利用XTDIC三維全場應變測量系統分析邊坡表面的全場位移分布，為研究位移響應及失穩破壞機理提供有力數據。

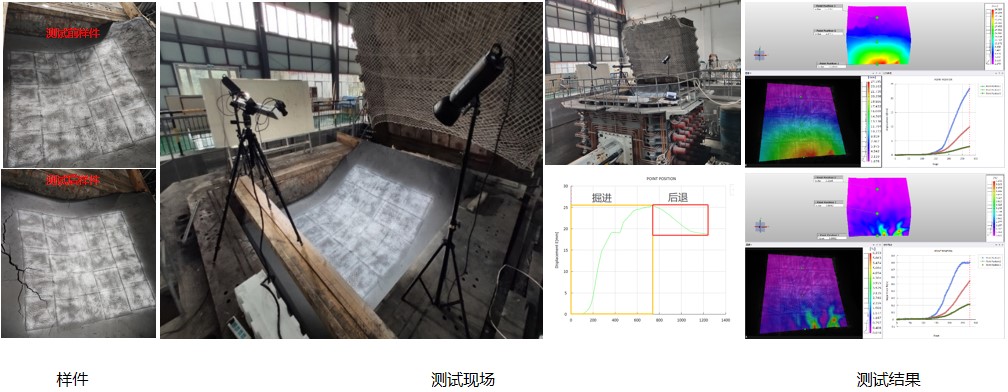

盾構掘進速度地層擾動試驗

大型工程的盾構施工不可避免會對土層產生擾動，從而造成隧道上方地表沉降。采用相似實驗?zāi)Ｐ?，使用XTDIC三維全場應變測量系統觀測盾構過程模型表面位移變化，為盾構施工對地表沉降的影響研究和提前預測提供可靠數據依據。

新拓三維非接觸式DIC測量產品方案在土木工程領域的應用，涉及結構、材料、力學、巖土、軌道交通、地質、采礦等學科領域研究，適用于開展各類開展各種土木材料、結構性能測試分析、有限元分析驗證等研究和教學實驗。亦可為科研教學提供可視化的教學工具，讓教學課程變得直觀和可視，使復雜問題簡單化、抽象問題直觀化、隱蔽問題可視化。
