消費電子特別是手機，已經成為人手一臺的物品，各種手機品牌、各種精美設計、工藝爭奇斗艷。手機制造環節其實非常大，供應鏈也比較復雜，手機行業的繁榮離不開手機部件廠商專業人士的默默付出。

如今，手機零件形狀特征越來越多，如何做到全尺寸檢測，制造工藝繁多，如何評估制造性能成為了難題。例如制造手機外殼，設計手機外殼就需要CAD模型數據。人為手動測量實物手機模型誤差較大，且耗時較長，在無形中增加了設計成本，產品上市時間延長。

藍光三維掃描儀的應用優勢

采用藍光三維掃描儀，對手機零件進行尺寸檢測，可盡快發現尺寸偏差問題，從而保證精確裝配；通過測量數據，對制造工藝進行評估，提升產品性能，降低研發成本和周期，另外，可以對成品進行性能測試，保證產品質量。

通過新拓三維自主研發的?精度藍光三維掃描儀，采集手機零部件的三維數據，并與CAD模型進行比對，可實現全尺寸的檢測和分析，為手機玻璃，手機中殼，手機背板提供全尺寸檢測方案。

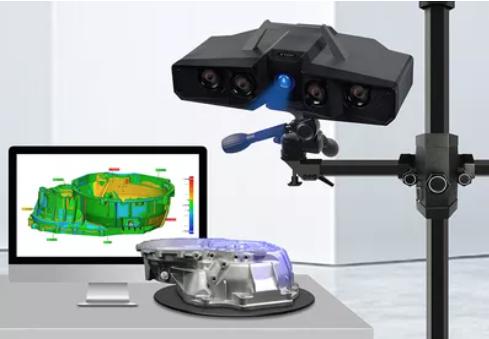

新拓三維XTOM藍光三維掃描儀，基于雙??體視覺原理，采?藍光投射外差式多頻相移技術，實現?接觸式的物體表?三維數據的細致、精確、快速獲取。

在手機零部件檢測上，XTOM藍光三維掃描儀擁有非常出色的性能，一是藍光技術：采用高亮度藍光測量頭，有效避免環境光的干擾，提高測量精度。二是高速、高精度，可在1-2s內獲取相關數據，可呈現較高的細節特征，提供高精度結果。

另外，XTOM藍光三維掃描儀掃描數據質量具有高穩定性，一體式外殼設計，做工精密，在嚴苛的條件下也能穩定使用。通過自動監控功能，可識別環境變化并進行相應補償，自動檢測校準狀態、拼接精度、環境變化。

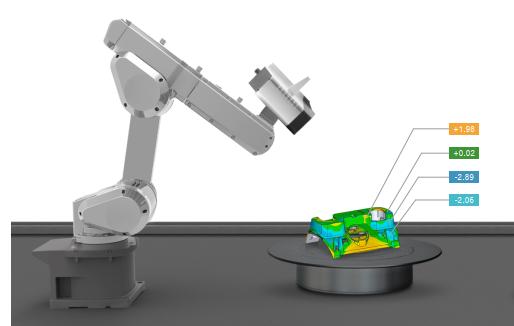

XTOM藍光三維掃描儀完整的檢測流程分為四步：工件掃描、數據融合、數據分析和輸出報告。工件掃描前需要對被測件件表面處理，如固定工裝，粘貼標志點等工作。工件掃描也可使用自動轉臺實現自動掃描。與傳統接觸式手段相比，藍光三維掃描儀檢測效率高，測量數據多，可視化效果明顯等優點。同時數據可以保存并多次檢測分析。

藍光三維掃描儀用于手機中框尺寸檢測

制程過程中由于制造工藝或質量控制問題，可能會產生中框加工尺寸不到位，影響手機裝配等問題，因此需對手機中框進行尺寸檢測，以確保每個特征都符合設計要求。

然而，三坐標只能測量單點數據，不能對整個表面都建檢測，尤其是對小特征無法進行測量；逐點測量非常耗時，根據被測點的多少，最少需要1小時以上。影像儀等設備只能進行二維特征檢測，不能檢測三維特征和尺寸。

采用XTOM藍光三維掃描儀檢測的效果：手機中框正反面完整掃描，可以檢測出所需的所有三維數據，發現品質問題，進而改進生產工藝。大幅減少檢測時間，全尺寸檢測只需20分鐘以內。

藍光三維掃描儀用于手機玻璃品質檢測

檢測手機玻璃的表面尺寸，型面數據是否符合裝配要求，不僅要對全面進行檢測，還要對截面進行分析，確保玻璃的外觀符合品質要求。

三坐標只能測量單點數據，不能對整個表面都建檢測。同時由于三坐標是接觸式測量，會對玻璃造成變形和損傷，影響測量結果。影像儀等設備只能進行二維特征檢測，不能檢測三維特征和尺寸。

采用XTOM藍光三維掃描儀檢測的效果：對手機玻璃進行3D掃描，可以直觀看出整個表面的尺寸數據是否超過設計要求。對3D數據進行截面分析，能夠準確分析玻璃型面的信息，評價產品的加工質量。
