汽車產業正應對前所未有的環境和資源壓力，節能減排已經刻不容緩，輕量化是重要途徑之一。而汽車輕量化決不能以犧牲安全為代價，相反，關于汽車的各種安全法規日趨嚴格，比如美國IIHS（美國公路安全保險協會）碰撞新標將偏置碰撞重疊面積比率由40%降至25%。

　　汽車的安全性直接體現在車身在撞擊過程中吸收撞擊能量的能力，而撞擊過程中車身承受高速的負荷，車身材料的變形是一個高應變速率的動態響應，與靜態載荷時的性能以及失效方式完全不同，研究汽車用鋼的動態力學行為，對汽車輕量化、優化結構設計、選擇材料和提升車身安全性具有重要的指導作用。

　　一、高速碰撞測量的需求

　　汽車在進行碰撞過程中，整個過程只有0.1～0.2 s，會產生大量的能量吸收與轉移，而這個能量吸收與轉移的能力與材料有關。

　　車用覆蓋板鋼板材料CAE分析面臨著獲取高應變速率下的應力-應變數據獲取難的問題，需通過實驗獲取鋼材在高應變速率下的應變數據。

　　二、傳統的應變測量方案

　　應變的測量方式，過去通常采用應變片測量，通過超高速動態應變儀，將應變的動態過程記錄下來，用于測量隨時間變化的動態應變。

　　應變片測的是兩點之間單向數據，獲取兩點之間應變的平均值，無法獲取大尺寸鋼板視場范圍內的所有點數據；無法實時記錄整個實驗的動態變形過程，無法針對覆蓋板不同區域做不同的分析。

　　三、新拓的全場應變測量方案

　　車身碰撞過程中決定沖擊能量的是應變速率，在沖擊碰撞過程中，能量由關鍵零部件產生塑性變形而被吸收。汽車覆蓋板的設計要滿足安全吸收沖撞峰值能量，使傳遞到座艙的能量最小化。

　　新拓三維自主研發的XTDIC-STROBE三維動態測量系統，基于雙目立體視覺技術，采用高速攝像機實時采集汽車覆蓋板各個變形階段的圖像，以非接觸的方式進行圖像采集，并計算得到物體的變形量、三維軌跡姿態等數據。

圖： 汽車覆蓋板

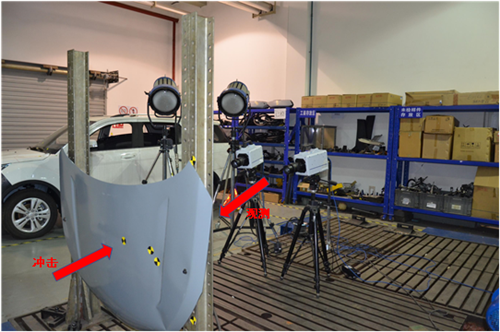

　　采用高速撞擊試驗機設備，對汽車前覆蓋板進行載荷加載，由于碰撞速度較快，XTDIC-STROBE三維動態測量系統配置的高速相機進行圖像采集，測量幅面為400mmX300mm，高速相機（1920X1440?pixel?）采集頻率2000幀，觀測沖擊過程中汽車覆蓋鋼板的變形情況。

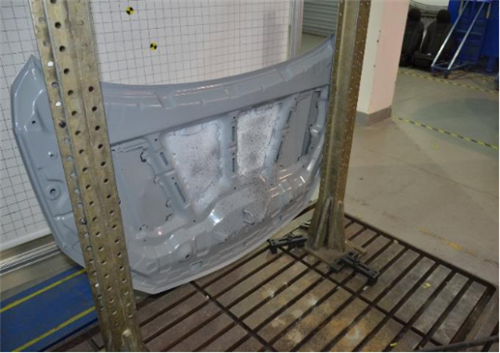

圖： 高速?zèng)_擊裝置

　　采用XTDIC-STROBE三維動態測量系統的高速相機拍攝區域內的全場應變數據，對位移變形數據進行計算，可得到被測汽車覆蓋板表面的全場應變，在計算區域內可清晰觀測應變集中區，圖中紅色圈點表示高速撞擊部位的應變值最大。觀測汽車覆蓋板位移場變化趨勢，及任意一點位移隨時間的變化曲線：

圖：位移場

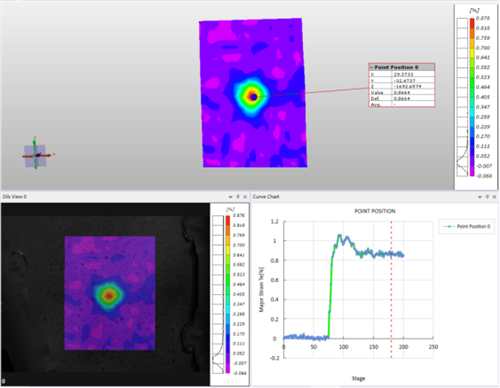

　　無接觸式高速應變測量的方法進行圖像采集，XTDIC-STROBE三維動態測量系統軟件分析計算，獲得了汽車覆蓋板不同位置應變場變化趨勢，及任意一點應變隨時間的變化曲線。

圖：應變場

　　使用新拓三維XTDIC-STROBE三維動態測量系統對高速撞擊裝備試驗機加載作用下的汽車覆蓋板進行非接觸動態全場應變測量，得到了可靠的汽車覆蓋板材力學性能測試數據，并研究了應變場分布特征與鋼板材料沖擊變形之間的關系，在相同的沖擊加載條件下，測試數據與仿真的沖擊壓力峰值、變化趨勢基本一致。

　　通過研究和模擬汽車用鋼在高應變速率范圍的動態力學行為，對汽車輕量化發展進程中優化結構設計、合理選材具有重要的指導作用。高應變速率性能數據應用于汽車碰撞模擬分析，可節約新車型的研制成本，有助于通過嚴苛的品質認證測試，提升新車型產品交付質量和安全性能。
