腐蝕對于靜力性能的影響研究是疲勞性能研究的基礎，初步研究表明，對于試件靜力強度而言，點蝕位置、深度、形狀等參數只是點蝕的外在表現形式，其實質是點蝕所導致的試件截面損失率、腐蝕嚴重程度、腐蝕體積比等。

通過搭建基于DIC方法的腐蝕材料試件拉伸試驗，結合材料力學測試技術，開展了腐蝕拉伸件拉伸試驗，獲得了腐蝕件的拉伸性能和應力-應變集中區域、應變場等數據。

采用DIC測試技術研究發現，試件的靜力強度折減不但與截面損失率相關，而且與腐蝕嚴重程度相關。

因此，采用新拓三維DIC測試技術開展不同截面損失率、不同腐蝕嚴重程度、不同失重率條件下，既有鉚接鋼桁梁橋關鍵傳力節點和構件的基本力學性能研究十分必要。

DIC測試實驗對象:

各類腐蝕拉伸件DIC測試

DIC測試實驗?zāi)康?

腐蝕作用下既有鉚接鋼桁梁橋關鍵傳力節點和構件的基本力學性能研究

DIC測試實驗設備介紹

新拓三維XTDIC三維全場應變測量系統：1200W相機，25mm鏡頭，白光光源，三腳架，云臺，相機專用橫梁，系統控制箱，200*150標定板，高性能計算機，啞光黑白自噴漆。

DIC測試技術是一種光學非接觸式變形測量方法，用于物體表面形貌、位移以及應變的測量和分析，并得到三維應變場以及位移場數據，測量結果直觀顯示。

采用高精度攝像機實時采集物體各個變形階段的散斑圖像，利用數字圖像相關算法DIC實現物體表面變形點的匹配，根據各點的視差數據和預先標定得到的相機參數重建物面計算點的坐標；并通過比較每一變形狀態測量區域內各點的坐標的變化得到物面的位移場，進一步計算得到物面應變場。

新拓三維DIC散斑系統集成了動態變形系統與軌跡姿態分析系統，在散斑計算的同時，對于物體表面特殊點的位移變化和軌跡姿態進一步分析計算。

DIC測試實驗前準備

DIC測試系統的架設、連線；對試樣表面制備散斑,散斑圖樣如圖所示；制作散斑完成后準備開始實驗。

DIC測試實驗步驟

1）根據DIC設備測量幅面，調節相機的間距和測量距離；

2）調節DIC設備相機鏡頭的焦距和光圈，保證圖像的清晰度和亮度；

3）根據“八步標定法”完成DIC系統標定；

標定完成后將試件夾到試驗機上，DIC軟件計算一組靜態工程，確保精度，然后開始實驗。

DIC測試實驗結果

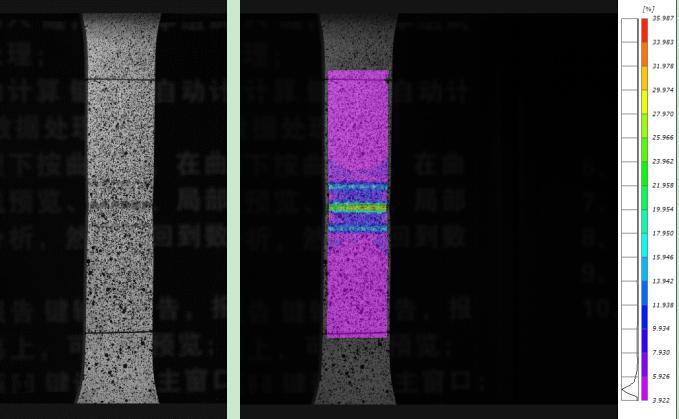

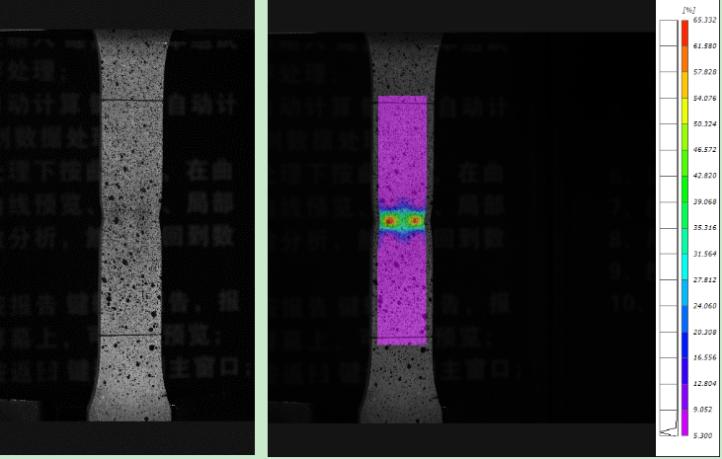

采用DIC設備對材料拉伸性能進行測量分析，不同的腐蝕點位、深度、形狀所表現的拉伸性能有很大的差別，應力應變集中區域均在腐蝕點位置。如下圖：
