新拓三維自主研發的XTOM高精度藍光三維掃描儀，采用500-900萬高分辨率工業相機，可精細掃描獲取泵全方位的三維數據，建立三維可視化模型。

XTOM高精度藍光三維掃描儀掃描獲取復雜外形泵3D數據時，比傳統測量方法更為精確和快速。泵的三維掃描數據可用于泵的逆向工程建模，獲取CAD模型，進行立體三維展示和工業制造。

以下是新拓三維某客戶的復雜輪廓鍛鑄件——泵產品三維掃描、逆向設計建模方案：

一、客戶需求：采集泵部件全尺寸三維數據，用于泵的逆向工程建模

二、檢測對象：鍛鑄件-泵（整機）

三、使用設備：XTOM-9M高精度藍光3D掃描儀：900萬分辨率工業相機

客戶要求：根據鍛鑄件-泵實物模型，采用XTOM藍光三維掃描儀進行掃描，逆向建模設計，最后提供可編輯的三維模型數據通用格式（STP格式）。

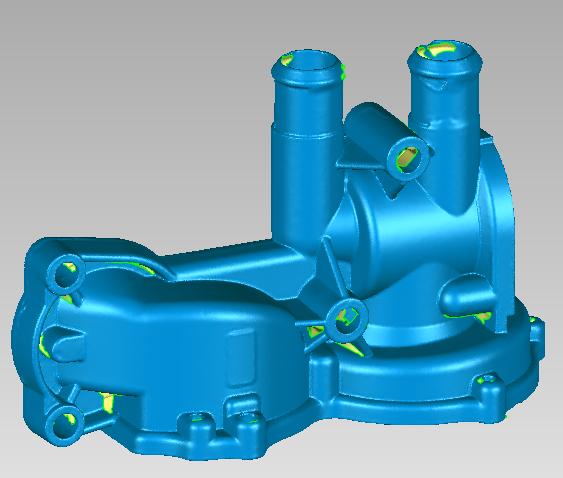

三維掃描逆向3D數據

XTOM-9M工業型藍光三維掃描儀廣泛應用于三維復雜曲面的逆向設計和三維全尺寸檢測。XTOM-9M工業型藍光三維掃描儀采用國際先進的多頻外移相差技術，測量精度速度等性能都達到國際先進水平，與傳統的測量方法相比，測量精度更高，抗干擾能力強，測量數據實時自動拼合，適合任何復雜形狀物體的三維掃描、檢測和建模。

XTOM-9M工業型藍光三維掃描儀廣泛應用在機械制造、汽車制造、飛機制造、模具設計等行業，以及文物、醫學人體數字化、工藝品設計等領域。

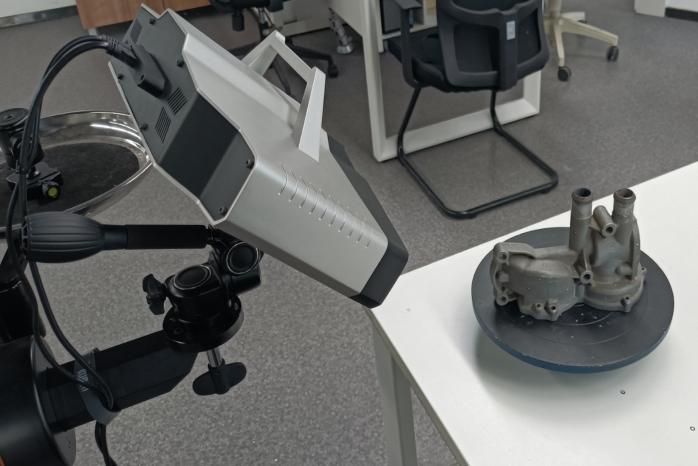

XTOM-9M藍光三維掃描儀數據采集

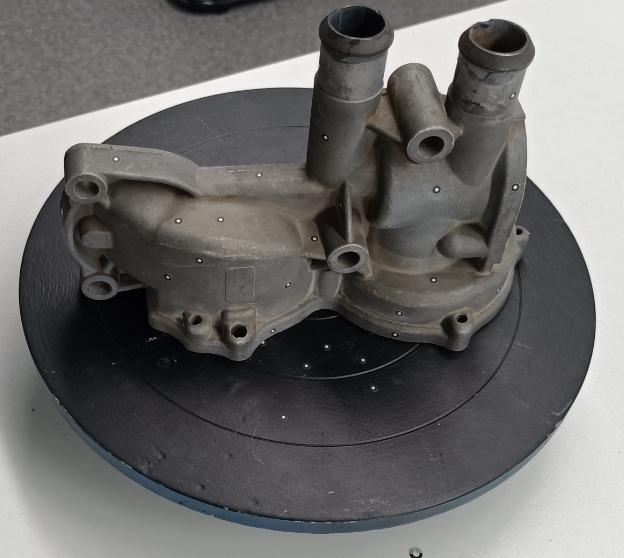

根據鍛鑄件-泵尺寸被大小，選擇XTOM藍光高精度三維掃描儀400*300幅面，將泵零件放到轉臺上，將側頭45°擺放，激光點對著泵確保測量頭能夠同時看到零件側面和頂面特征，掃描得到完整的零件外形輪廓數據。

3D數據采集：選擇XTOM高精度工業級藍光3D掃描儀（型號：9M-900萬分辨率工業相機，采集精度0.01mm）封裝數據，選擇保邊封裝、不補洞、用全局注冊參數，確保數據準確性。3D掃描數據實時自動拼接對齊，大大減小拼接誤差，提高數據采集的精確度。

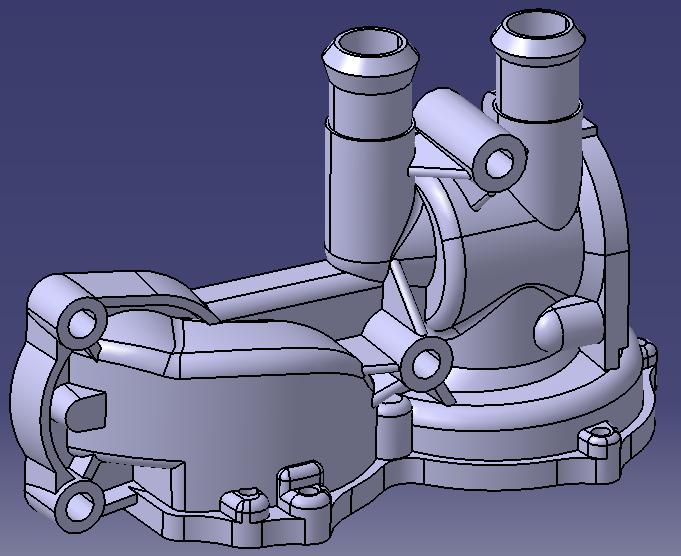

3D掃描逆向建模結果

將STL數據導入CATIA軟件，進行逆向建模設計。經過測量驗證，XTOM藍光三維掃描儀輸出的3D逆向數據-精度都能夠達到客戶需求。

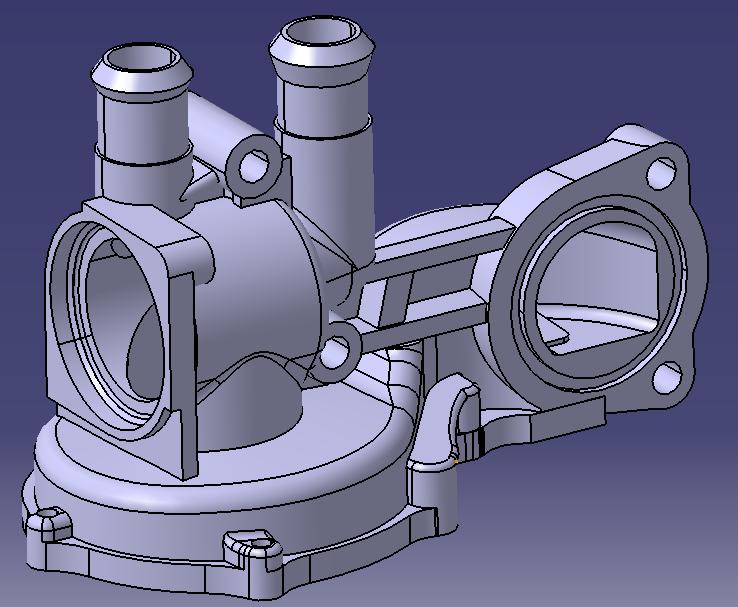

三維模型（STP格式）
