隨著科技進步和智能化浪潮的到來，智能可穿戴設備也正飛速發展。智能手表不僅設計酷炫時尚，并可搭載包括手機app安裝使用、免提通話、語音系統、心率監測功能等，實現了時尚美感和智能健康理念的完美融合，一款精致的智能手表通常讓消費者一見鐘情，愛不釋手。

　　智能手表所有操作都依賴手腕橫截面積玻璃，如玻璃蓋板的平面度不足，在智能手表產品生產和推出市場時會產生一些影響。

　　一是在玻璃蓋板貼合裝配時產生影響，降低裝配的準確性。

　　二是蓋板的平面度對手指操作產生干擾，影響消費者的體驗感。

　　因此利用三維光學測量技術，建立智能手表的玻璃蓋板三維尺寸模型，對輪廓度、外形長寬、平整度偏差進行檢測有著重要的實際意義。

　　測量需求與難點

　　智能手表玻璃蓋板曲率多樣，要獲取其準確的三維數據，借助傳統的卡尺測量，效果不佳，需要一種能夠準確獲取三維數據的技術方案。玻璃蓋板測量難點在于：

　　1.反光。玻璃蓋板表面光滑，反光強，反光表面會對測量信號造成干擾，影響測量數據精度。

　　2.大角度弧面。玻璃蓋板R角，大角度的弧面要求擁有高精度的傾角測量效果。

　　3.非接觸式測量。玻璃非常薄，接觸式測量易造成玻璃蓋板的斷裂或者磨損，影響使用。

　　如上所述，智能手表的檢測，需要一個既快又準確的測量方案，能夠同時滿足廠商需求的，高精度的非接觸式三維光學測量方案是一項理想選擇。

　　三維光學測量方案

　　采用新拓三維自主研發的高精度XTOM三維掃描儀對智能手表玻璃蓋板進行掃描，以快速獲取高精度數據，在正式掃描前，為了避免反光影響數據采集，需對樣件進行預處理，需進行噴粉。

　　首先對玻璃蓋板做出噴粉處理，在噴粉前，需要搖晃瓶身讓顯像劑粉末充分溶解；噴涂過程中避免和工件直接接觸。

　　在噴粉過程中，需和玻璃蓋板保持15-20cm左右距離，勻速來回噴涂，以便于高質量采集數據。

　　數據檢測

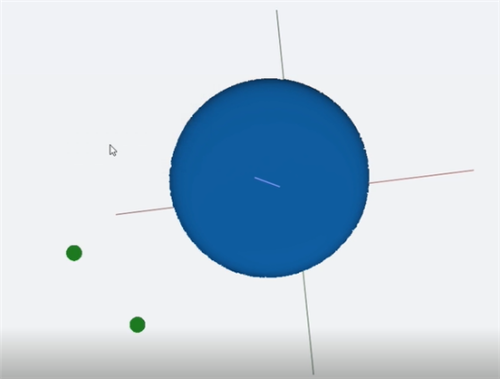

　　得到三維點云數據之后，采用三維檢測專用軟件進行檢測和誤差分析。

　　1）將掃描所得數據導入分析軟件，同時導入智能手表玻璃蓋板的 3D 設計圖，進行坐標對齊。

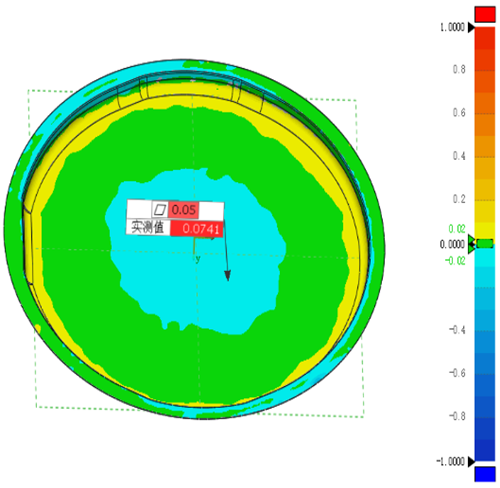

　　2）坐標對正后進行數據比較，檢測軟件自動進行 3D 對比，根據誤差大小輸出色譜圖，可直觀地看到實測值，包括輪廓度、平面度、R角、外形長寬及偏差分布等信息。

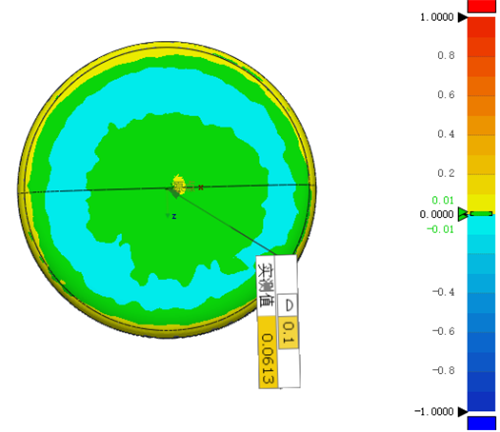

　　凸面輪廓度檢測

　　測量方案價值

　　新拓三維高精度XTOM藍光工業級三維掃描儀，可滿足智能手表玻璃蓋板檢測的快速、準確等要求，使得智能手表的設計靈感價值最大化，產品交付更加高質高效，提高了智能手表玻璃蓋板的良品率。

　　不僅如此，XTOM藍光工業級三維掃描儀結合數字化檢測軟件，可實時給出玻璃蓋板產品的測量數據，不符合公差標準的玻璃蓋板直接可視化呈現，對于廠商高效檢測十分友好，為廠商高質量制造提供高精度、高效的數字化解決方案。

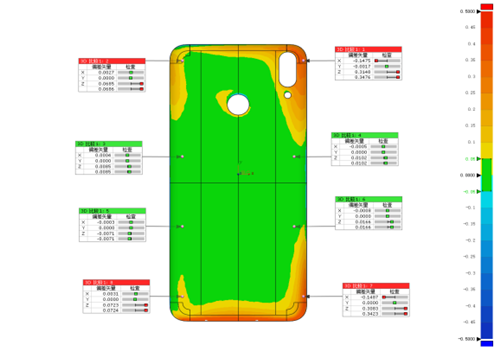

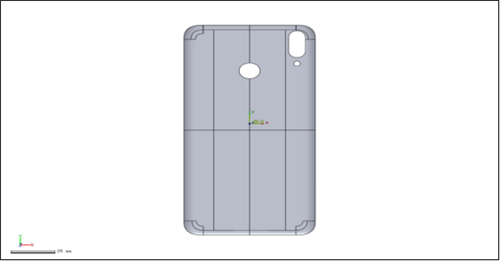

　　手機玻璃背板檢測

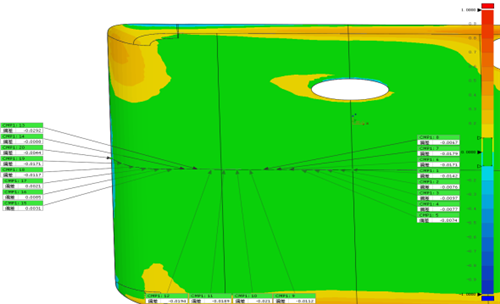

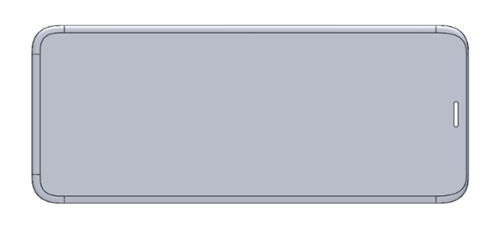

　　手機玻璃平面度檢測
