自動化三維測量系統在汽車行業的應用，可最大限度減少人工干預，批量完成生產和交付零部件。新拓三維XTOM-TRANSFORM-ROB移動式自動化藍光三維掃描檢測系統，已在汽車制造行業擁有成功的落地應用，可用于各類汽車零部件型面、輪廓、孔位等關鍵尺寸精度檢測，助力生產制造商減少廢品率、生產浪費和返工，并加快新產品的開發和上市時間。
生產制造商為何選擇自動化測量？
包括卡尺、塞規在內的傳統測量方法，受人為操作因素影響，測量誤差大，三坐標采集到的數據有限，操作復雜，測量效率相對比較低。
自動化藍光三維掃描檢測技術，可提供完整的自動化光學全尺寸解決方案，滿足批量零部件生產帶來的高節拍、高精度、全表面、可追溯等更進階的對測量的要求，更精準地把控質量趨勢。
節省運營成本
自動化測量操作簡單，對操作員專業度要求不高，同時能大幅減少企業質量檢測專業人員，對企業來說，可以省人省時間省檢具。
提高生產效率
自動化測量每天測量的零部件可以達到數百個，即使零件結構復雜，依然可以保持高效率產出。在測量過程中，由于不需要計量技術人員來裝載零部件、操作機器和卸載零部件，檢測效率大大提升。
提高產品質量
人工測量，尤其是涉及多個技術人員時，可能會導致測量結果的重復性降低。自動化測量的結果一致性和重復性相當高，最大程度地降低了測量的不確定性。
提高競爭力
自動化測量有助于實時監控制造過程，通過系統配備的XTOM INSPECT檢測軟件，可以獲取大量有參考意義的形位公差等數據。將這些數據及時反饋給上游生產線，能及時調整生產工藝，改進流程。
按需定制-高標準3D自動化測量解決方案
產品特點
配置多樣
XTOM-TRANSFORM-ROB藍光三維掃描測量頭，覆蓋100mm~600mm幅面可選，從自動化轉臺到協作機器人，可根據測量要求進行靈活搭配。
應用廣泛
自動化藍光三維掃描檢測系統應用于汽車注塑件、沖壓件、CNC加工或精密鑄造件等各種制造方式及材質的質量控制和檢測。
適用性廣
非接觸自動化3D掃描，可測量整體偏差、截面偏差、尺寸偏差、GD&T偏差、體積、表面積、厚度等參數，適用于各種質地的零部件產品。
特色功能
XTOM INSPECT 三維檢測軟件
XTOM INSPECT三維檢測軟件已經經過德國PTB最高精度的認證。
通過掃描儀獲取工件的三維模型后，需要對其進行檢測分析，XTOM INSPECT由新拓三維自主開發的檢測分析軟件，并且已經通過PTB認證，包括以下功能：
模型導入：stl、wrl、obj、ply、stp、igs等格式。
模型對齊：自動對齊、手動對齊、RPS對齊、基準對齊、3-2-1對齊、坐標系對齊、局部對齊、三維球?qū)R。
幾何構造：點、線、面、圓、橢圓、矩形、多邊形、槽孔、圓柱、球、圓錐、曲面。
檢測：長度、角度、直徑、形位公差、整體偏差、截面偏差、曲線偏差、模板檢測。
報告：創建報告頁、導出報告頁、自動生成報告。
自動化三維掃描檢測應用案例

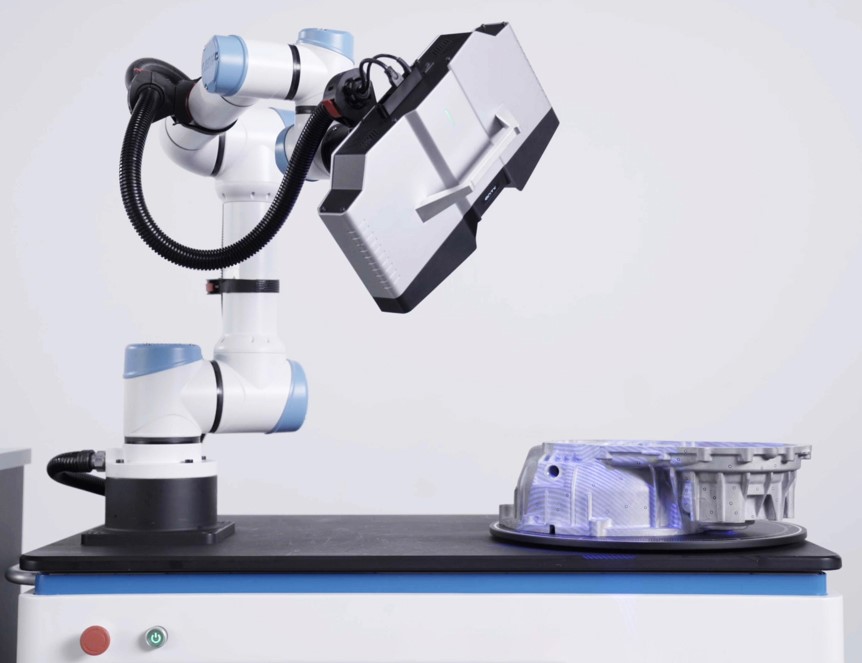

汽車鍛鑄件尺寸檢測
檢測需求：
鑄件的孔位多且深
輪廓復雜、曲面多樣
一鍵自動化檢測，輸出報告
工件內腔數據掃描完整
檢測整體偏差、尺寸偏差、形位公差
偏差定位
解決方案：
使用XTOM-Transform-ROBI-5M系統，通過示教掃描、運動仿真、創建模板、模板檢測等功能實現自動化檢測
采用單雙目混合掃描的方式，工件內腔掃描數據95%以上
定制夾具卡爪，實現工件的翻面和更換
偏差投影，將色譜偏差投影到實際工件上，實現偏差的定位。
航空葉片自動化三維檢測
檢測需求：
解決方案：

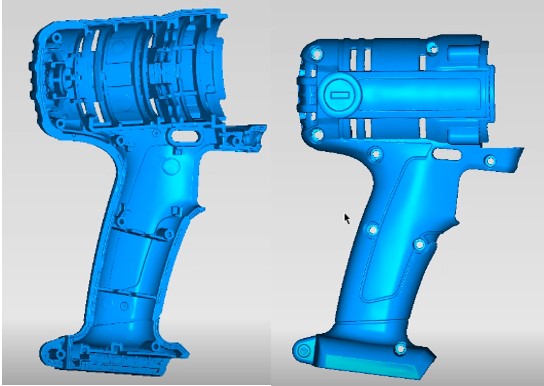

電動工具自動化三維檢測
檢測需求：
解決方案：
使用XTOM-Transform-ROBA-5M系統，示教掃描、運動仿真、創建模板、模板檢測、
采用單雙目混合掃描的方式，掃描徑深比可達2，掃描數據更加完整
定制夾具，包含全局點、一次裝夾一對，提升掃描效率和精度
