作為一種非接觸式的全場光學測量方法，數字圖像相關DIC方法可以在實驗中測得全場應變、位移、變形、形貌、振幅、振動等數據，廣泛應用于煤巖土木領域中的材料力學、結構位移、微觀形貌及應變分析、有限元驗證等，在工程化測量中發揮著愈加重要的作用。
在大規模的礦山工程、土木建筑工程、水電工程、隧道工程等基礎建設中，為避免事故發生、保障施工效率，提升工程質量和可靠性，經常需要模擬實際工程中的安全問題，如巖土材料力學、混凝土的滯回曲線、采礦中的相似模擬試驗等。
XTDIC三維全場應變測量系統采用非接觸式測量，dic全場應變測量技術可精準獲取全視場變形分布，在土木工程行業主要應用于土木材料力學分析、結構分析和位移動態測量、相似材料表態變形測量，方便、高效地解決煤巖土木行業中的科研測試、模擬試驗問題。
XTDIC三維全場應變測量系統應用優勢：
1、非接觸全場測量
采用非接觸式測量方式，帶來一種全新的測量手段,“所見即可測“；相比傳統接觸式點位式測量，具有更寬的材質適應性，可提供更全面的數據，實施過程簡單高效。
2、強大的測量性能
位移分辨率可達納米級、應變精度達20με；應變測量范圍0.002%-2000%；試樣尺寸從幾平方毫米到幾十平方米，更大測量視野可通過定制化實現。
3、高精度分析
通過高精度配準、追蹤、插值等算法，對傳統二維和三維測量技術進行改進，可達0.01像素的位移追蹤精度，實現全場和多點式測量。
4、數據可追溯、可評估
實時監測全過程數據，同時提供三維可視化顯示效果，數據一目了然；可管理工程過程海量數據，可追溯，可評估，針對不同研究方向可反復分析探索更多數據價值。
煤巖土木DIC試驗案例
XTDIC三維全場應變測量系統具備極速標定、大范圍、高精度的特點，能有效、快速地測量試樣或模型表面的位移與應變分布，實現三維全場位移和應變分析，多點三維位移、應變、裂紋演化、失穩破壞過程與失效機理分析等功能，可用于巖土或混凝土試樣的拉伸/壓縮/彎曲、滯回曲線試驗，模擬采礦開挖相似試驗，模型的靜載和動載試驗等。
巴西圓盤劈裂DIC測量
利用高速攝像機采集劈裂試驗過程，通過XTDIC三維全場應變測量系統，全視場觀測巖石試樣加載期間裂紋萌生、繁衍、貫通的整個過程，并能獲取局部的應變和位移數據，結合試驗設備的力學數據，對巖石試樣的力學性能進行分析。利用DIC測試系統觀測巖石試樣劈裂過程：
DIC測量軟件分析劈裂位移場&關鍵點位移曲線
DIC測量軟件分析劈裂應變場&關鍵點應變曲線

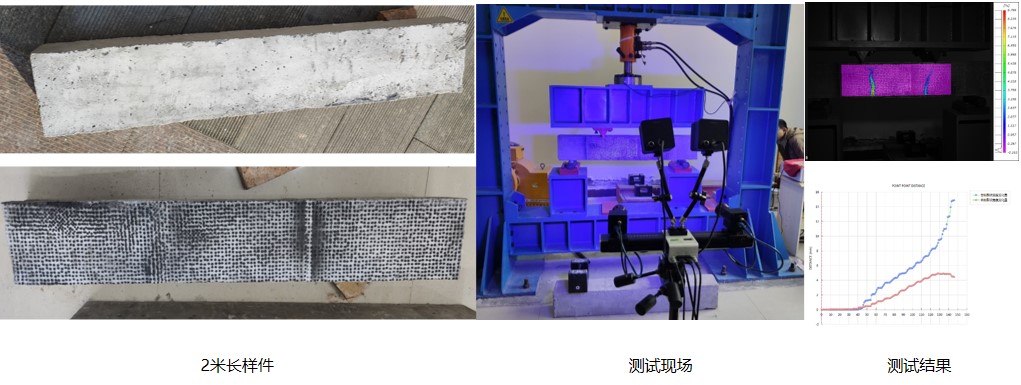

混凝土梁壓彎滯回曲線DIC測量
滯回曲線分析混凝土梁反復受力過程中的變形特征、剛度退化及能量消耗，是確定恢復力模型和進行非線性地震反應分析的依據。XTDIC測量系統能在試驗過程中實時顯示裂紋的繁衍過程，并實時輸出一系列關鍵被測點的位移數據，提供便捷有效的裂紋識別及測量方案。
巖土邊坡振動臺模型DIC測量試驗
采用物理模型試驗，通過振動臺進行振動載荷模擬，研究強震作用下反傾層狀結構巖質邊坡動力響應特征及破壞過程。利用XTDIC三維全場應變測量系統，可借助巖土山體表面編碼點分析邊坡表面的全場位移分布，為研究位移響應及失穩破壞機理提供有力數據。
采礦相似模擬DIC位移測量試驗
采礦相似模擬試驗，通過模擬深部煤礦采動過程、礦柱穩定性、頂板巖層變形破壞機理、底板巖體的破斷特征、采空區充填、礦柱回收等，為現場工程施工提供技術指導。XTDIC三維全場應變測量系統可提供采動過程模擬的全場位移和變形分析，方便、快捷地獲取更為直觀詳細的數據。
采動裂隙相似模擬試驗全場位移和應變DIC分析
盾構掘進速度地層擾動DIC位移測量試驗
大型工程的盾構施工，由于盾構下穿土層的多樣性，在實際工程中不可避免的會對土層產生擾動,從而造成隧道上方地表沉降。采用相似實驗?zāi)Ｐ?，使用XTDIC三維全場應變測量系統觀測盾構過程模型表面位移變化，為盾構施工對地表沉降的影響研究和提前預測提供可靠數據依據。
巖土材料、混凝土梁結構、采動相似模擬試驗，對于力學研究、工程安全、基建發展，都具有非常實際的應用價值。新拓三維XTDIC三維全場應變測量系統可為煤巖土木行業提供非接觸式測量方案，有助于研究巖土材料及結構力學性能，助力打造高效、實用、安全、可靠的現代化基礎設施體系。
