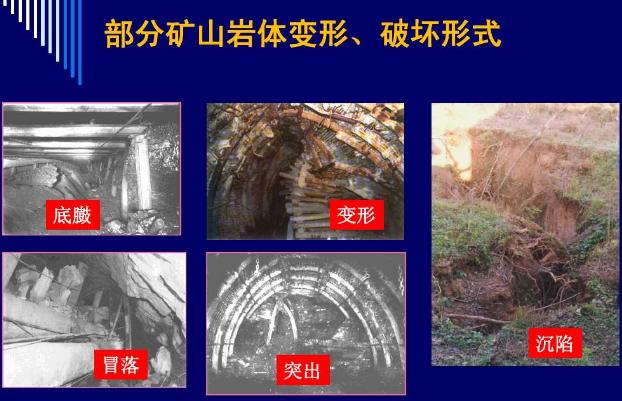

目前，對于研究采動過程中巖體變形、移動及破壞的規律，尤其對涉及彈塑性、破碎、垮落等多種力學行為的巖體力學問題，利用相似材料模擬試驗法已被廣泛認為是一種有效的研究方法。
對于相似材料模型在模擬推進過程中裂隙發育和破裂形態量化分析，常規方案是在開采過程中利用數碼相機采集裂隙演化圖，進行手工素描或者圖像二值化等數字圖像處理技術進行描述和表達。二值化方法會對圖像的分析處理產生影響，有時可能會丟失部分圖像細節，對于細小裂隙形態信息的提取產生偏差。
新拓三維XTDIC三維全場應變測量系統，是一種非接觸式的全場測量技術，它通過獲取不同負載下對象的散斑圖像，然后使用基于相關性匹配算法進行圖像分析，以定量提取結構體全場位移和應變響應信息，用于全場位移和變形的測量，裂隙發育和破裂形態量化分析。
由于DIC具有非接觸性、實時動態測量、分辨率高等優點，因此DIC在研究標準巖樣及含預制裂隙等缺陷材料的斷裂過程方面應用廣泛，DIC技術可用于模型變形的位移場的研究，對模型應變場信息的提取與分析，在裂隙的檢測方面也具有明顯的應用優勢。
①對于相似材料模型，由于其材料非均質性且表面粗糙，尺寸遠大于標準巖樣，模型表面優質散斑場制作對于測試精度尤為關鍵；
② DIC技術可針對裂隙監測的試驗需求，進行子區大小和間距的合理選擇，以提升測試精度和可靠性。
③ 通過定量研究散斑圖案質量及DIC計算參數優化，針對相似材料的非均質性和模型非均勻大變形的特點，采用子區大小選擇的雙參數閾值法。
通過對DIC測量系統的合理設置、散斑圖案的制作、子區大小和間距等參數的選擇，在相似材料模擬試驗監測實例應用中，可有效檢測并定量化表征裂隙的產生和發育狀態，為研究相似模擬試驗中裂隙發育、破壞形態分析提供數據支持。
采動裂隙演化相似模擬實驗
案例背景：
采用數字散斑DIC方法研究相似材料試件的變形和破壞特征，研究三軟煤層覆巖相似模擬采空區上覆巖垮落、變形規律。
實驗測試難點：
1、裂隙發育位置具有隨機性，常規方法難以快速準確定位裂隙位；
2、應變局部化帶所處位置不一定產生宏觀裂隙，僅通過局部化帶位置難以獲取裂隙的準確位置。
3、量程受限，針對模型局部非均勻變形，難以定量描述上覆巖層中裂隙的產生及發育。
DIC全場應變測量優勢：
1、數字圖像相關技術（DIC）的應用克服了傳統測量方法的局限性，如測量點數量有限、破壞模型幾何連續性、工作量大等問題。
2、DIC測量技術耗時短、效率高，能更加真實全面地反映采動過程中地表與巖層的移動變形情況。
3、DIC技術可準確定位裂隙，DIC軟件可分析垂直于應變局部化帶的測線，通過測線上的位移和應變曲線變化特征準確定位裂隙。

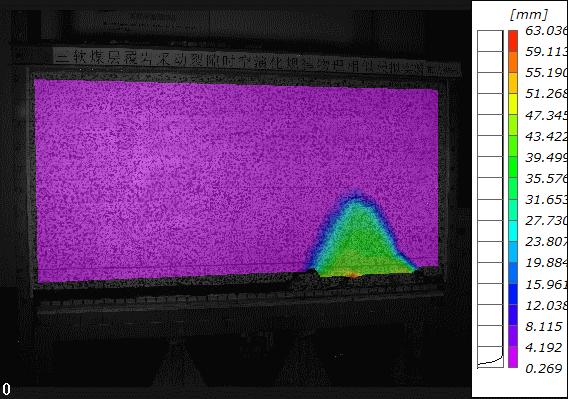

DIC技術分析：位移場&應變場
綜放沿空留巷變形特性相似模擬實驗
案例背景：
隨著頂煤開采工作面開采強度加大，工作面瓦斯超限問題日益突出。掌握綜放沿空留巷圍巖變形規律與底鼓機理，是進行沿空留巷合理支護設計的關鍵之一。采用相似材料模擬試驗方法，對沿空留巷破裂位置與變形、底鼓機理以及巷旁填充技術參數進行研究。
傳統方案不足：
1、接觸式傳感器可能對實驗對象造成干擾，影響測量結果的準確性。
2、在沿空留巷的變形和底鼓機理研究，接觸式傳感器的布置和維護可能較為困難。
3、接觸式測量通常只能提供有限數量的測量點，難以實現全場測量。
DIC全場應變測量優勢：
1、3D-DIC測量技術可以提供三維空間內的位移和應變信息，這對于理解和模擬沿空留巷在開采過程中的變形特性和底鼓機理非常有用。
2、3D-DIC技術可獲取更精確的變形數據，從而幫助研究人員更好地理解圍巖的響應和底鼓的形成機制。
3、大視場相似材料模型采挖實驗，3D-DIC技術可觀測位移場、應變場變化趨勢，獲取關鍵點數據。
DIC軟件分析：位移場
DIC軟件分析：應變場
隧道坍塌相似材料模擬試驗
案例背景：

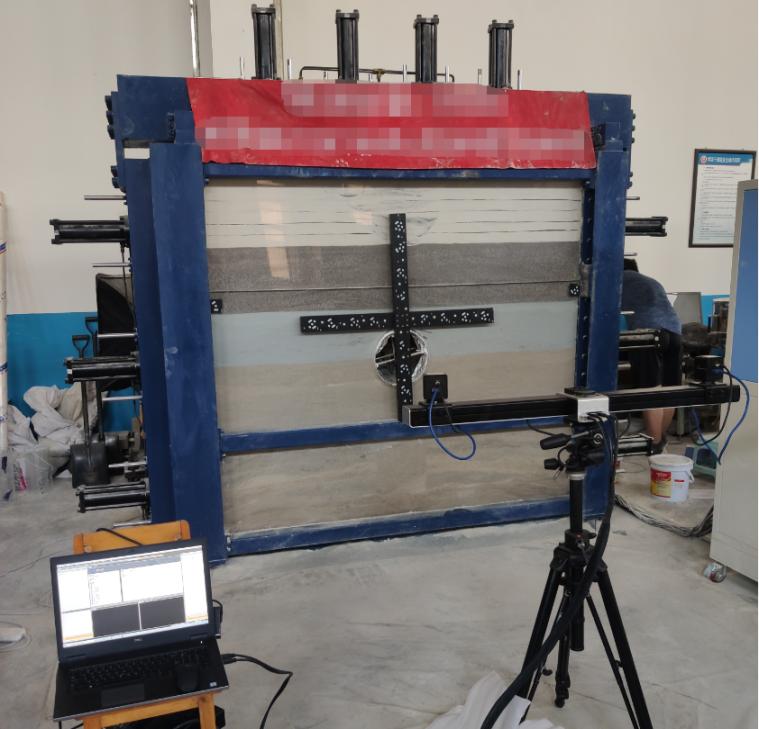

基于數字圖像相關法（DIC），通過加載臺相似材料模型試驗，研究地鐵隧道施工擾動下，含缺陷巖土復合地層災變機制，通過給相似模型施加壓力來模擬地層受壓情況，分析隧道周圍的地層變化坍塌情況。
傳統方案不足：
1、傳統測量方法測量點數量有限
2、破壞相似材料模型幾何連續性
3、測量時布線、數據分析繁瑣，工作量大
DIC全場應變測量優勢：
1、獲取相似材料模型全場變形數據，觀測相似材料模型全場變形趨勢。
2、分析局部關鍵點、裂縫數據，彩色云圖三維顯示。
3、自動計算、減少人為因素干擾。
坍塌過程中位移及應變圖：
