新拓三維XTDP三維攝影測量系統，一套非接觸式光學三維工業攝影測量系統，用于大型天線弧面變形空間尺寸幾何檢測和靜態變形測量，系統采用非接觸式照相測量方法，利用高分辨率測量專用相機，不同方向拍照獲取圖像獲取待測物體的三維坐標，利用三維坐標對工件進行幾何尺寸檢測、變形測量、逆向工程分析等。

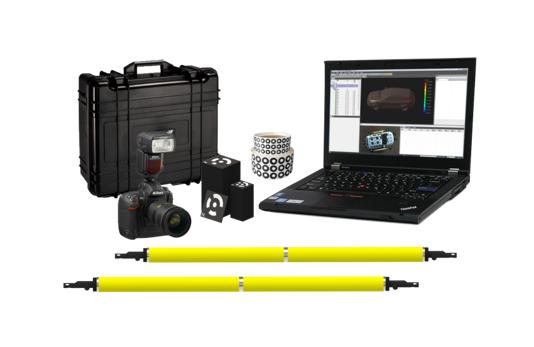

XTDP三維攝影測量系統

XTDP工業近景攝影測量系統是一個便攜式三坐標工業測量系統。用高分辨率單反相機，通過多幅二維照片，計算工件表面關鍵點三維坐標。用于對中型、大型物體的關鍵點進行三維測量。

XTDP工業近景攝影測量系統系統既可單獨使用，也可與XTOM型藍光高精度三維掃描儀配合使用，能夠有效地保證大型物體整體點云的拼接精度。

天線弧面三維攝影測量

在進行三維攝影測量前，檢查XTDP三維光學攝影測量設備是否正常，相機是否充電充足，閃光燈是否正常。黏貼標志點和編碼點均勻分布。

三維攝影測量步驟

選取最佳位置采用XTDP三維光學攝影測量設備快速拍照。照片導入專用軟件快速計算空間三維坐標。XTDP三維光學攝影測量軟件導出立體框架數據開始計算。

三維攝影測量數據結果

使用XTDP三維光學攝影測量系統可對天線弧面進行高精度（精度達到0.1毫米級別）變形測量，通過與設計數據或過往檢測的歷史數據對比分析，可精確分析出設施的變形情況。

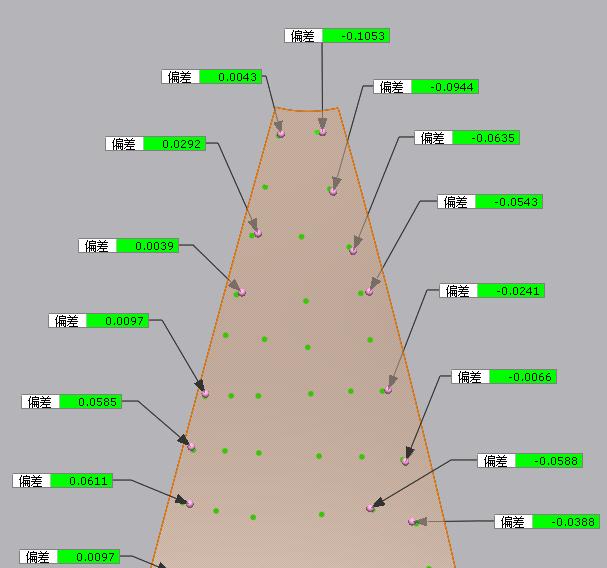

三維攝影測量數據模型導入檢測軟件里進行比較偏差

客戶關注的三維攝影測量數據rms值。

新拓三維XTDP三維光學攝影測量系統是一套非接觸式光學三維工業測量系統，可用于地面難以拍攝的大型基建項目、塔類、雷達天線類等設備設施的空間尺寸幾何檢測、變形監測和逆向工程分析！
