理解鐵軌結構部件的振動行為，在鐵路機械設計過程中非常關鍵。新拓三維XTDIC-SPARK三維高速測量系統，包含高速攝像機以及動態分析軟件兩大部分，可以提供高精度的位移、速度、加速度等數據，實現基于標記點/特征點范圍內被測對象的全場高分辨率振動測量。

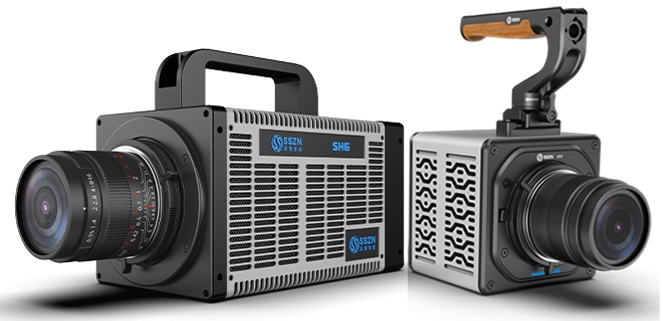

XTDIC-SPARK系列高速測量相機外觀
非接觸式DIC技術振動測量需求
為了控制和減小振動產生的不良影響，需對結構振動進行精確測量和分析，以便更好地掌握振動特性、進而有的放矢地控制振動。
以加速度計為代表的接觸式振動測量方法，在測量布線過程會引入額外負載，傳感器安裝布線操作復雜，且可能會改變結構動態特性。
另外，以激光多普勒測振儀為代表的非接觸式振動測量方法，單點式振儀測點不連續、掃描式全場同步性差、工作距離短等。
振動測量領域需要操作更加簡便、測點更加密集、工作距離更遠、測量效率更高、測量范圍更廣、更能直觀反映振動狀態的測量手段。
新拓三維高速DIC測量方案
新拓三維XTDIC-SPARK三維高速測量系統，可直接控制高速攝像機采集，記錄結構件在各種載荷情況下（從靜態荷載到動態荷載條件）的振動位移情況，高速DIC方法是最常用的非接觸視頻振動測量方法之一。
與加速度計和 LDV 不同，高速DIC技術采用非接觸式測量方式，可生成瞬時全場位移圖而不是單點值，通常比傳統傳感方法更快、數據更全面、操作更簡便。
另外，與掃描式激光多普勒方法比較，高速DIC方法具有更低的成本、更高的采集效率，具有全場可視化振動測量方面的能力，對于具有復雜結構的振動測量場合是一個顯著優勢。
1、鐵軌振動檢測
在模擬高鐵列車駛過鐵軌的場景下，測量鐵軌振動過程中表面關鍵點坐標及位移，對激勵下鐵軌結構件振動特性進行分析。

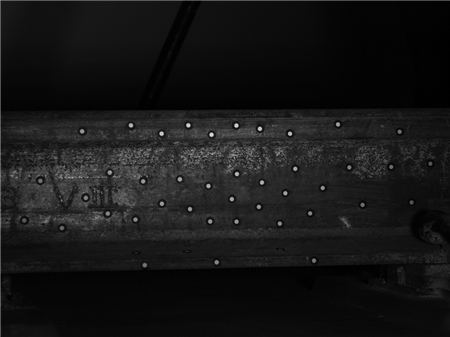

鐵軌標志點布置
測量幅面為400mmX300mm，XTDIC測量頭搭配高速相機（2048X1536）進行觀測，人為施加上下方向載荷、前后方向載荷，模擬高鐵駛過加載過程，測量關鍵點的三維坐標及位移變化。（相機采集頻率5000幀）

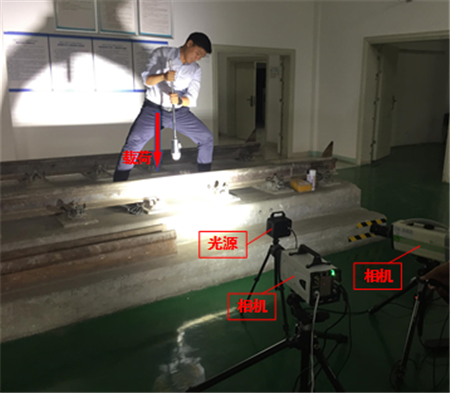

鐵軌振動模擬測試現場
（1）上下敲擊
給鐵軌施加向下的載荷，上下方向位移變形明顯，最大峰值0.6mm左右，載荷施加后振動逐漸衰減，直到振動停止。

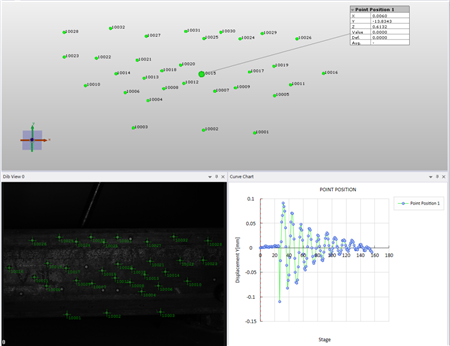

鐵軌上下方向位移
（2）前后敲擊
給鐵軌施加前后方向的載荷，上下方向位移變形明顯，最大峰值0.1mm左右，載荷施加后振動逐漸衰減，直到振動停止。

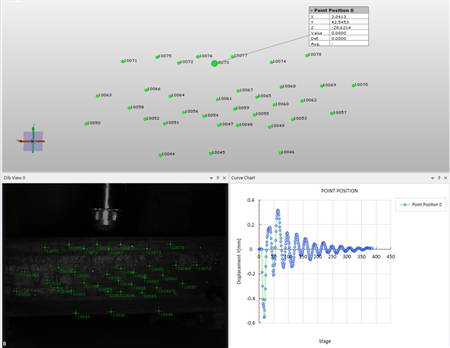

鐵軌上下方向位移
通過對鐵軌進行動力學試驗，使用新拓三維XTDIC-SPARK三維高速測量系統研究載荷下結構件的位移及振動，分析鐵軌的抗振性能以及力學特性，進一步驗證鐵軌結構件有限元分析數據，為構件在高頻振動下的動力學性能研究提供參考。
由于鐵路運行減振降噪要求的提高，行業對軌道平順性方法的研究愈加深入，新拓三維XTDIC-SPARK三維高速測量系統可分析載荷下的振動特性，保障鐵軌負載下的平順性，減少振動對沿線環境的影響，助力鐵路軌道交通的安全運行。
