漁業活動歷史悠久，漁網是獲取漁獲物最直接的工具之一。漁網在作業過程中，受到水動力的作用，產生變形和水動力學運動。

漁網結構主體網線和網衣都具有柔韌性，既有在外負荷作用下的形狀易變性，也有柔性材料特有的張力變化，測量難點在于漁網結構在外負荷下大變形大位移而產生的幾何非線性。

漁網在水下拖曳過程中，受力及形狀的改變與漁網本身的設計、作業方式以及在水中所要承受來自水流所產生的水動力都有著密切的關聯。

事實表明，漁網等捕撈和養殖設施與其它海洋結構物一樣，在拖曳作業過程中同樣受到水流、波浪等環境要素的作用。如果漁網在設計過程中未能分析驗證波流對設施的影響，則容易造成巨大的生產損失。

通常情況下，過去采用的漁網結構設計分析，采用激光雷達對漁網體積進行測量，然而這類設備較昂貴，實際對漁網運動非線性特征測量，可行性非常低，難以獲取準確可靠的數據結果。

三維動態位移測量方案

隨著人工智能與計算機視覺技術領域的不斷發展，根據水下、水下雙目視覺系統，雙目立體視覺測量判斷漁網的三維坐標信息，從而判斷漁網體積變化、運動軌跡測量是一種非常可靠且可行的方法。

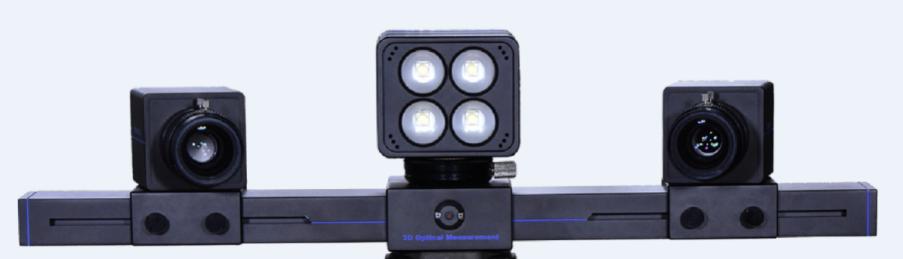

采用新拓三維XTDIC-STROBE三維動態測量系統，進行水下漁網關鍵點生成、識別追蹤和三維軌跡重構，漁網運動軌跡參數解算，實現水下漁網拖曳水動力學特性研究，對于優化漁具設計，增強漁具的漁獲效率，提升漁具安全性能具有重要價值。

為了實現水下運動軌跡測量，新拓三維特研發定制了一套水下三維動態變形測量系統，該系統結合數字圖像相關法（DIC）及雙目立體視覺技術，通過追蹤物體表面散斑點，實現變形過程中物體表面關鍵點的三維坐標、位移的動態測量。

測量過程中，XTDIC-STROBE三維動態測量系統兩個工業CCD相機同步捕捉漁網的變形圖像，通過立體匹配、三維重建，獲取漁網表面關鍵點的三維坐標、位移等數據。

特設計防水裝置，用于XTDIC-STROBE三維動態測量系統的防水，保證測量頭防水，保證校正模型的可靠性。工業CCD相機的固定通過相機外殼，采用高強度合金加工而成，通過多個內六角螺釘緊固，確保測量頭的防水。

三維動態變形測量系統防水裝置

水下三維動態變形測量系統架設采集

漁網水下軌跡動態測量

測量過程中，新拓三維水下XTDIC-STROBE三維動態測量系統兩個工業CCD相機同步捕捉漁網的變形圖像，通過立體匹配、三維重建，獲取漁網表面關鍵點的三維坐標、位移等數據。

數據采集及計算

開啟動水槽對漁網進行拖曳，采用XTDIC-STROBE三維動態測量系統獲取漁網關鍵點的三維坐標，在漁網拖曳過程中，測量拖網過程漁網水下三維動態變化。

通過XTDIC-STROBE分析軟件，對采集的數據進行處理，分別獲取漁網各個關鍵點位XYZ位移。根據數據進行計算，分析其X位移、Y位移、Z位移、E位移的變化。

1）漁網關鍵點X方向位移計算

2）漁網關鍵點Y方向位移

3）漁網關鍵點Z方向位移

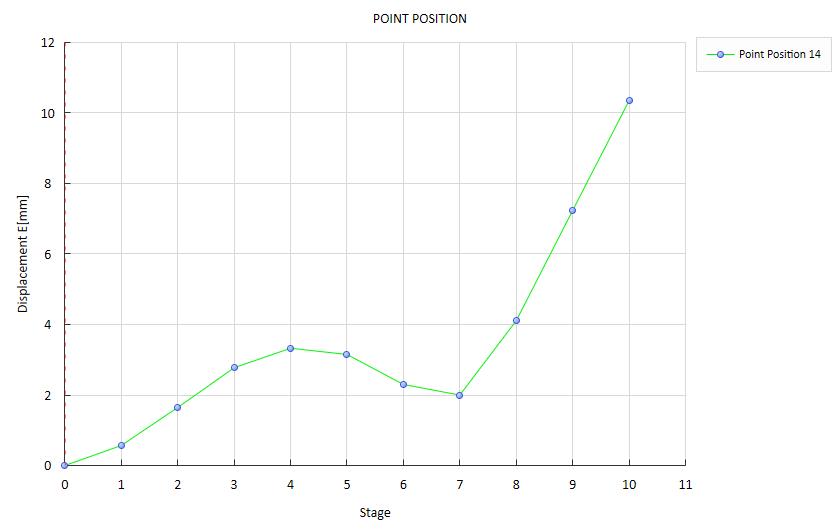

4、漁網關鍵點E（綜合）方向位移

基于三維數字圖像相關（DIC）技術的漁網水下3D變形測量方法，可以直觀地看到漁網在相機視場內不同位置的位移變化，通過關鍵點三維位移數據分析，可以清晰地觀測漁網形狀動態變化過程。

通過本次漁網水下動態位移測量，驗證了新拓三維DIC水下動態測量系統的可行性，測量數據及精度方面均達到了用戶技術標準要求，獲得客戶的認可，為精準測定網口水平、垂直擴張、網口及網身動態變化測量提供數據支撐，為設計和改進漁網結構和材料性能提供重要參考。
