背景：人體內細胞會受到各種力學激勵，并在不同的時間和空間尺度上對力學激勵做出反應。力學激勵會對骨吸收和形成、器官形態發生、骨骼肌分化以及中樞神經系統發育產生影響。
目前研究力學因素對細胞行為的影響很大程度上依賴于離體實驗。通過研制具有較大均勻應變區域的細胞培養室，結合3D-DIC應變測量技術（數字圖像相關法dic），搭載專門設計的細胞拉伸加載裝置，將單軸表面應變傳遞給彈性基底膜上的貼壁細胞。
采用新拓三維XTDIC三維全場應變測量系統（3D-DIC）檢測培養室中應變場和位移場的分布，以驗證該新型培養室的有效性和實用性。這種專門設計的培養室制造簡單，應變均勻性好，可為貼壁細胞的生物力學研究提供更便利和客觀的實驗基礎。
試驗系統：細胞單軸拉伸裝置共分為四個部分：電機驅動模塊、移動滑塊與導軌、細胞培養硅膠小室和新拓三維3D-DIC三維全場應變測量系統。實驗應變測量選用新拓三維XTDIC三維全場應變測量分析系統（XTDIC-CONST-SD），配備兩臺高精度攝像頭，實現三維環境的應變場和位移場的測量。
細胞單軸拉伸-3D-DIC應變測量與試驗裝載
試驗內容：
傳統小室與新型培養室數值計算結果對比
通過有限元數值模擬得出傳統小室與新型培養室應變場的分布，采用面積占比法來描述應變的均勻性。

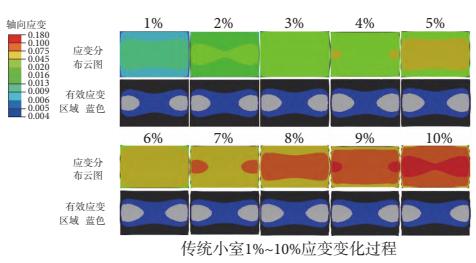

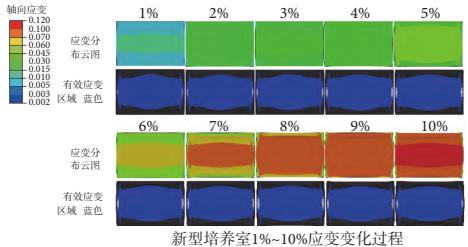

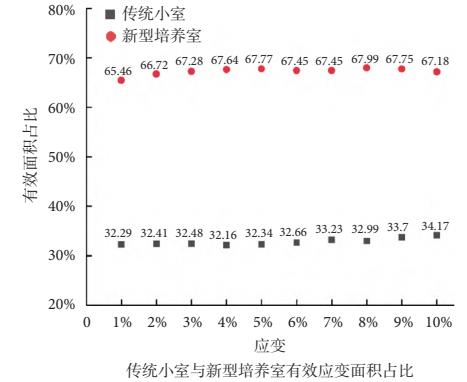

傳統小室與新型培養室應變 1%～10% 的分布云圖及有效應變區域。經過優化的新型培養室能夠提高應變的均勻性，模擬結果充分說明了新型培養室結構的可行性與準確性。
3D-DIC實驗結果
選擇 1%、5% 和 10% 三組應變數值驗證傳統小室與新型培養室的數值模擬結果。三組應變下，3D-DIC 測量的位移場與應變場的分布與數值模擬結果很好地吻合，達到了相互驗證的目的，同時新型培養室的加載實驗結果也顯示了應變的均勻性，相較于傳統小室有了明顯的提高，驗證了新結構的合理性。
1%應變
5%應變
10%應變

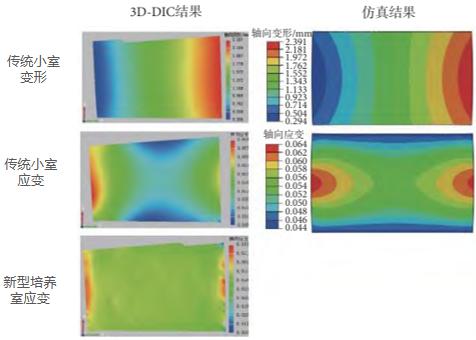

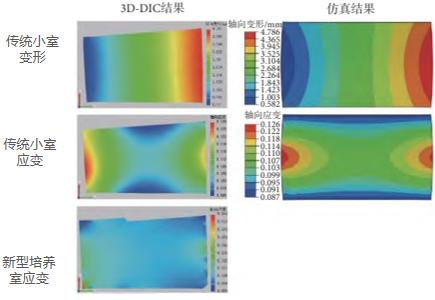

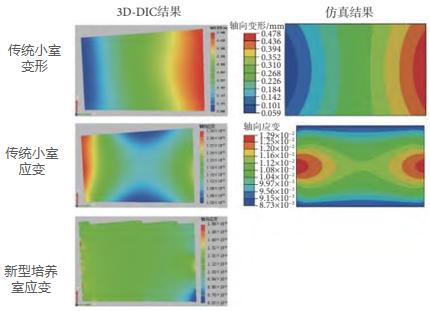

1%、5% 和 10% 應變下基板的 3D-DIC 實驗與有限元仿真結果對比
舌鱗癌細胞加載實驗
利用體外貼壁細胞應變加載裝置，對硅橡膠小室內的舌鱗癌細胞加載拉伸力，誘導0.5% 機械應變刺激，頻率為 0.1 Hz，連續加載 8 h。
舌鱗癌細胞加載實驗結果顯示，未拉伸組細胞呈短梭形，細胞偽足較短；而拉伸 8 h 后，多數細胞呈長梭形排布，細胞偽足伸長?？梢娰N壁細胞在加載裝置的拉伸形態發生明顯的變化。
貼壁細胞拉伸加載結果
實驗結論
1）研制的具有較大均勻應變區域的新型培養室，對傳統小室的結構進行了優化仿真，結果表明新型培養室有效應變面積得到顯著提升。
2）利用 3D-DIC 測量了優化前后小室的應變場與位移場分布，進一步驗證了仿真的結果，同時確認了新型培養室的高均勻性。
3）在舌鱗癌細胞拉伸實驗中，在力學激勵下細胞形成了更活躍的侵襲足。通過細胞實驗證明了裝置起到了細胞力學加載的效果，這為細胞力學生物學研究提供了便利條件。
綜上所述，實驗研制了一種應變均勻性更好的培養室，利用新拓三維XTDIC三維全場應變測量系統（3D-DIC）技術，可以多角度觀測細胞的變形，為后續研究人員分析細胞的應變情況提供更準確的數據。
案例摘自：【王紫琪，天津理工大學 天津市先進機電系統設計與智能控制重點實驗室，具有較大均勻應變區域貼壁細胞力學加載培養室的研制】
