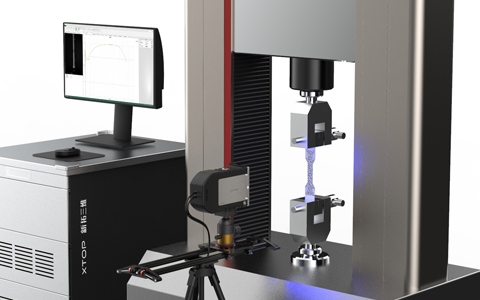

2022年10月，新拓三維XTDIC-VG系列視頻引伸計正式迎來發售，這款非接觸式試樣應變測量產品一經開售，就受到了客戶的熱烈追捧，成為了行業關注的熱點。

開售幾個月，新拓三維XTDIC-VG系列視頻引伸計以其單相機2.5D、雙目3D測量，0.2級精度標準，超大測量視野等獨特而強大的功能，在材料力學測試領域獲得了廣泛的應用，并經受住了實際工況檢驗，無論是金屬、塑料、陶瓷、混凝土、柔性材料、復合材料、生物試樣等材料，還是在不同溫度環境下的測量，無論是需要輸出應力-應變曲線、彈性模量、泊松比、還是N值、R值等兼能輕松勝任。

接下來，以幾例XTDIC-VG視頻引伸計在客戶及合作伙伴現場的實際案例，來為大家展示一下XTDIC-VG視頻引伸計為材料測試帶來的新局面。

新材料的力學測試評價

從材料實際應用中可以發現，無論是何種工程構件，都有可能出現與裂紋類似的缺陷，有的是材料固有特性，有的是加工過程中造成的，這些缺陷的存在會大大降低材料的承載力。

因此，對材料力學性能開展斷裂力學測試，可以準確獲知材料的斷裂性質，為制定材料失效防范措施提供依據。

為滿足日益增長的多元化材料測試要求，新拓三維新一代視頻引伸計——XTDIC-VG系列，是機械式引伸計和應變計等強有力的替代品。

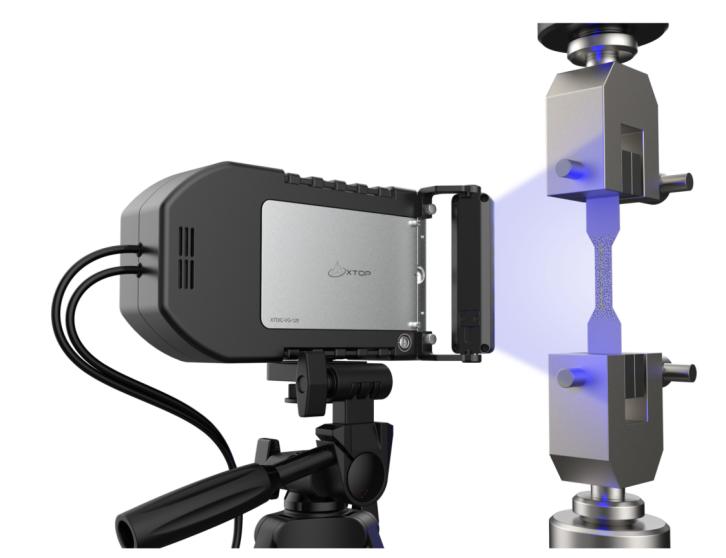

使用XTDIC-VG驗證材料力學特性

XTDIC-VG視頻引伸計測量系統基于數字圖像相關法DIC技術原理，采用單相機鏡頭的光學系統設計，亞像素位移測量算法，可對材料拉伸實驗中的橫、縱應變進行高精度實時測量。

在試件表面上制作散斑，并利用散斑所形成的灰度矩陣來匹配追蹤試件所產生的位移與應變，是一種非接觸、非干涉的全場光學應變測量方法。

XTDIC-VG配備60、120、240mm視野型號設備，可滿足大部分的材料測試需求，可根據測量場景材料變形量大小，適當放大和縮小測量視場。

碳纖維材料力學測試

由于碳纖維試件體積較小，傳統引伸計的兩點應變算法會引起較大的誤差。XTDIC-VG視頻引伸計可進行多點、全場應變測量，可以實時測量材料應變、位移、彈性模量、泊松比等，可大大提高碳纖維材料拉伸測量精度。

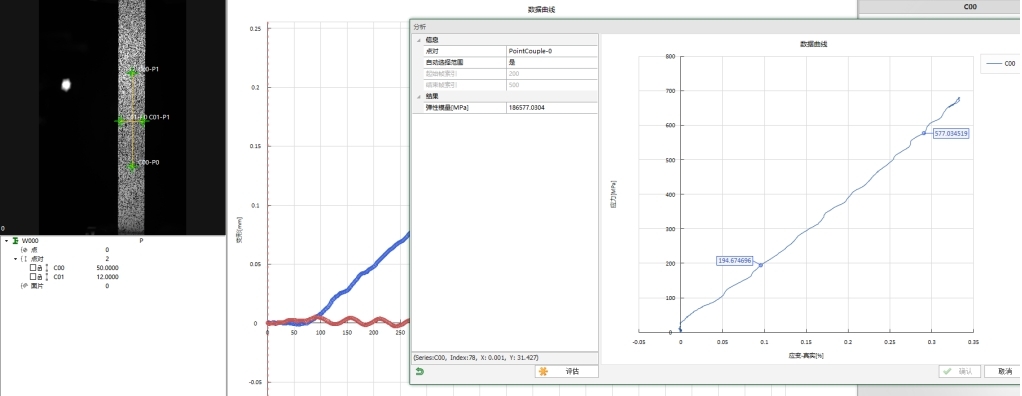

碳纖維材料試件彈性模量、泊松比等參數

橡膠材料大變形測試

橡膠材料拉伸變形時的力較小，傳統的接觸式測量方式，引伸計自重和夾持力會對試樣造成附加變形，破壞實際性能測量。XTDIC-VG視頻引伸計采用非接觸式測量手段，可精準完成拉伸變形的實時追蹤，能夠與試驗機配合，實時測量出橡膠材料大變形前后的伸長率、拉斷伸長率、泊松比等標準要求的數值。

橡膠材料拉伸變形測試參數，變形量達到350%

高溫箱棒狀材料測試

高溫試驗箱是材料科研等領域必備的測試設備，用于測試和確定產品及材料進行高溫或恒定試驗的溫度環境變化后的參數及性能。XTDIC-VG視頻引伸計可在高溫環境下，仍然可捕捉到清晰的圖像，完成材料的力學性能測試工作，輸出應力-應變曲線 、彈性模量、泊松比等參數。

棒狀材料在不同溫度下位移、應變測試

棒狀材料泊松比參數

絲狀材料拉伸測試

受絲狀材料體積小等方面的限制，絲狀材料在進行屈服、強度、延伸率等力學性能測試時，除了要求夾具和載荷裝置的適配，還要求能夠適應小尺寸測量的工況。XTDIC-VG視頻引伸計采用非接觸式測量方式，對于試樣的大小、材質等限制較小，非常適合用于小尺寸試樣測量中使用。

絲狀材料拉伸數據曲線

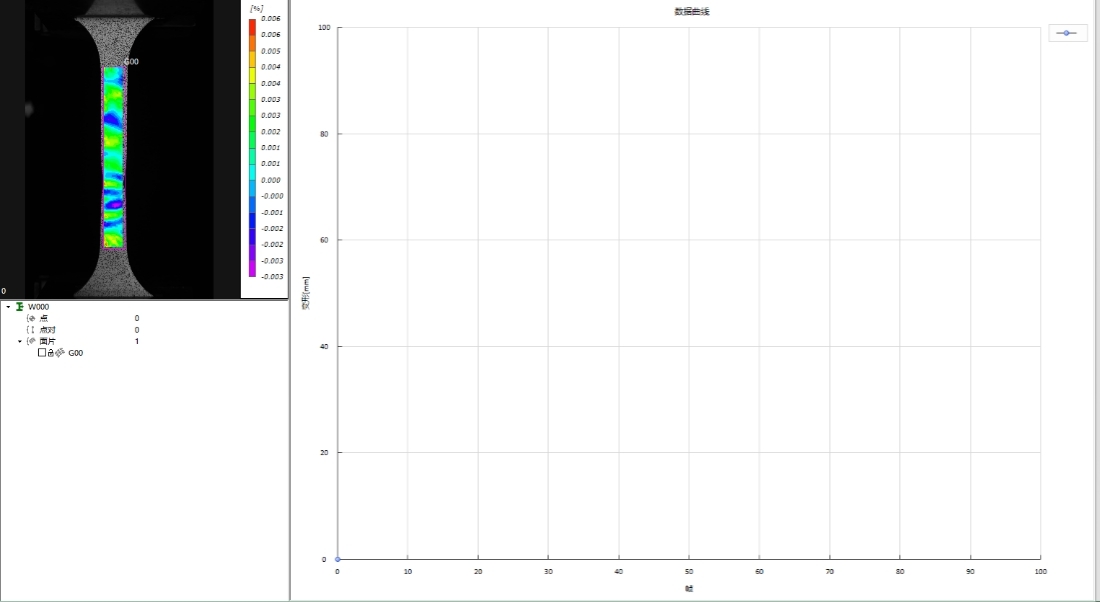

實時全場應變測試

新型材料性能各異,服役環境復雜,其材料性能測試面臨新的挑戰。視頻引伸計是材料力學性能測試的重要工具之一,為材料的實際應用提供有力的數據支撐。

新拓三維XTDIC-VG視頻引伸計可用于各類材料力學測試，高精度實時的獲取應變數據，支持與試驗機、原位臺等加載裝置通訊，是解決各類軟、硬性材料在復雜環境下應變測量問題的絕佳方案。
