近年來，隨著交通運輸業的不斷發展，道路交通量越來越大，車輛軸載也逐漸增大，特別是一些大型載重貨車的載重和輪胎胎壓都在增加。

車輛載荷是使路面產生應力、應變和位移的外力，是促使路面破壞的原因之一。輪胎與地面之間的接觸變形，也是影響車輛行駛阻力和通行性能的重要因素。無論是重載路面產生應力、應變的測試，還是車輛載重輪胎變形的測試，數字圖像相關技術（DIC）都可以進行全過程測試，通過高速相機進行圖形采集并進行圖像數字化，對所選定圖像區域進行匹配運算，從而獲得面內位移和應變等力學信息。

DIC技術以其全場非接觸性、測試環境要求低，測量精度高，適用范圍廣的優點，比傳統測量方式更適用于路面結構變形、輪胎重載變形的力學研究。

重載路面變形測量

新拓三維XTDIC全場應變測量分析系統，可以測量重載車輪胎在作動器作用下，以一定的頻率軋壓路面計算路面的位移變化，彌補了傳統的測量方法（位移計）只能提供小局部區域測量點數據，無法滿足全場形貌變形測量的不足。

通過穩定的工業級的XTDIC系統，非接觸式進行大視場測量，獲取測量面的全場位移，從而獲取路面全場位移數據。

非接觸式三維光學測試技術（DIC技術），測試結果數據量豐富、全程記錄被測物變形行為等特點，被越來越多的專家認可并實際使用。

測試重載輪胎胎軋壓路面產生的位移，利用新拓三維DIC技術對被測路面進行數據采集，通過系統分析軟件計算出被測路面的位移場。

將設備架設到位，重載輪胎作動器開始加載，當加載穩定后，DIC技術設備按照20幀的頻率進行采集圖像，最終分析出被測區域內的位移場數據。

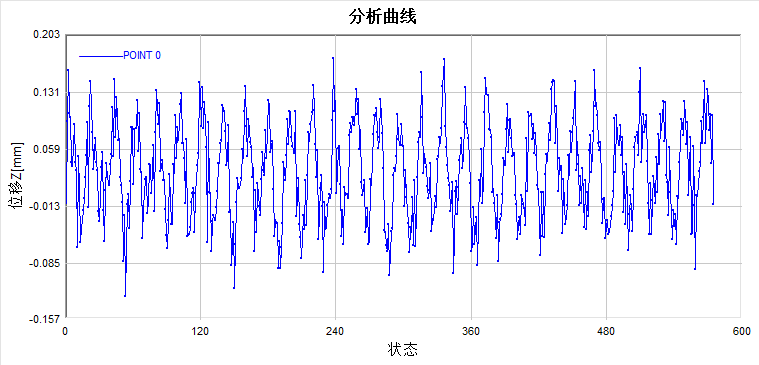

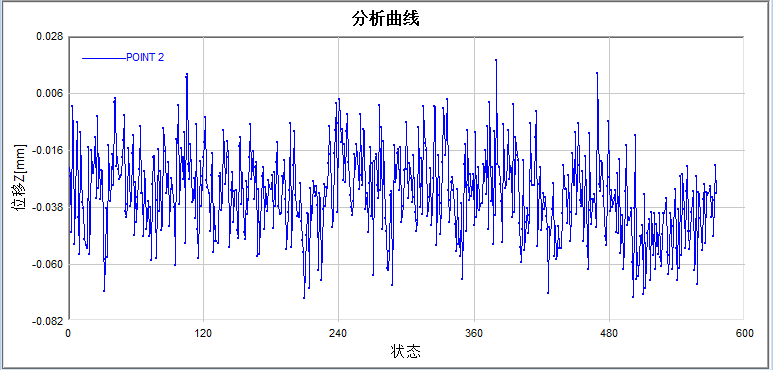

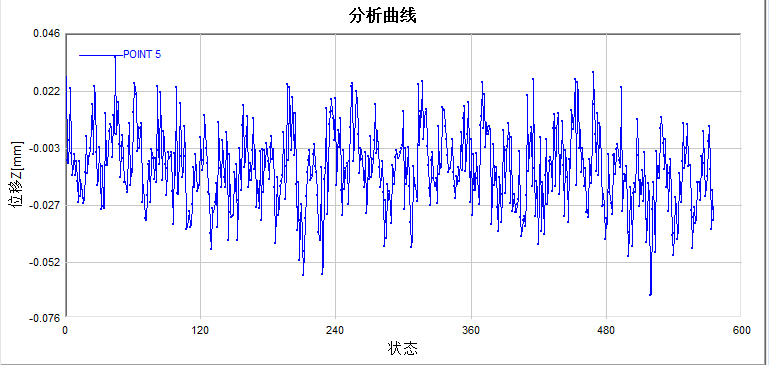

通過選取關鍵點，繪制其位移歷程曲線，可以看出離輪胎越近的點，位移趨勢越明顯，數值越大；選取遠離輪胎的點，位移數值越小。此測量數據結果與有限元分析，與實際計算結果相符。

新拓三維XTDIC系統，集DIC技術和標記點跟蹤分析技術于一體，能對路面位移進行位移測量，滿足不同的測量范圍和不同的采集頻率的要求，分析載荷作用下路面結構應力變化，并對有限元分析模型進行驗證，有助于更科學地進行路面結構設計和道路病害防治。

重載輪胎變形測量

測量重載汽車輪胎在經過不同障礙時的受力變形，利用新拓三維XTDIC系統采集輪胎經過障礙的過程，分析輪胎在經過障礙的全場應變，以實現對輪胎整體性能的分析。

實驗中被測重載輪胎

不同規格的路障

對于重載汽車來說，輪胎性能非常關鍵，它在行駛中承受著各種變形、負荷力的考驗。根據輪胎變形的測量需求，車輛加以重物配載，并設計模擬路障，對輪胎通過路障時采集的數據進行全場應變分析。

采用應變片等傳統的測量方式有一定的缺陷，比如測量數據為應力應變數據，不直接反應輪胎的實際位移變形情況，同時只能為單點測量，無法反應輪胎整體變形場的信息，測量成本高。

XTDIC系統搭配高速相機取代傳統的工業型相機，可瞬間抓拍輪胎通過障礙的全過程，可精確、穩定地采集高速運轉下的車輪胎變形圖像數據，配合XTDIC分析軟件對所取的圖像數據進行分析計算，得到實驗數據結果。

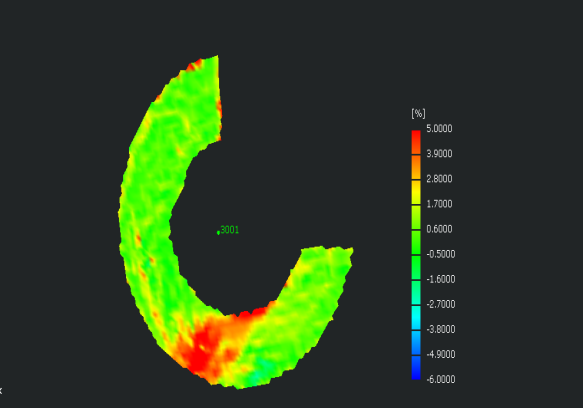

在輪胎在接觸障礙時，應變區域集中顯示為紅色；在從障礙落下與鐵板接觸后，整個輪胎底部變形明顯，集中顯示為紅色。

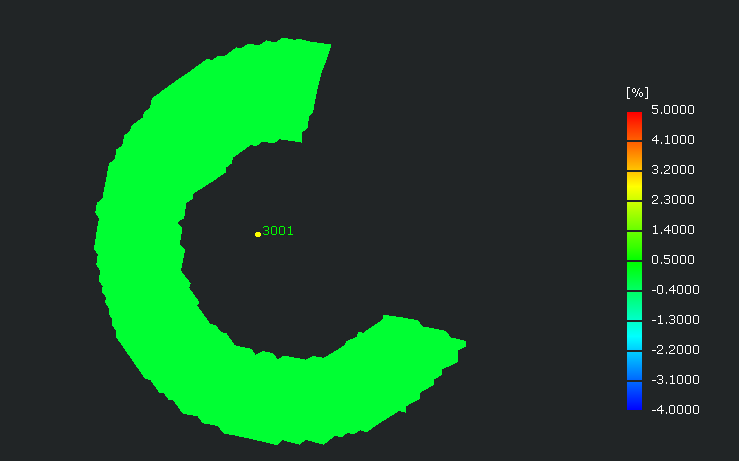

未接觸障礙時應變場

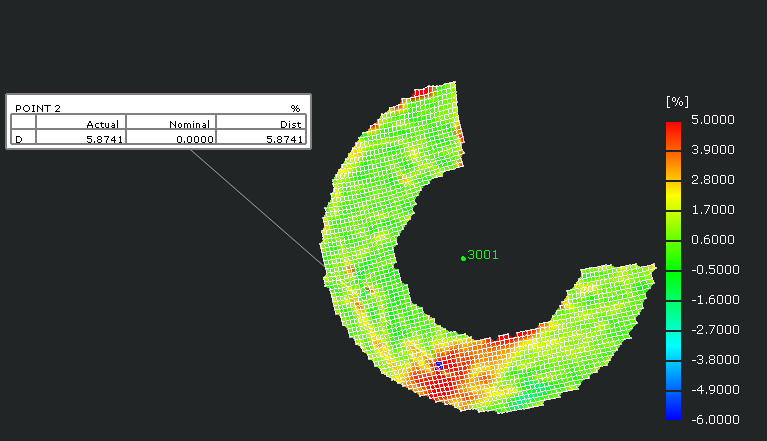

接觸障礙時應變場

針對應變集中區域選取一點，繪制曲線，可反映出輪胎通過障礙時最大主應變隨狀態（時間）的變化。輪轂上貼置的標志點，效果明顯，可分析得到該點的位移信息，繪制出相應的曲線。

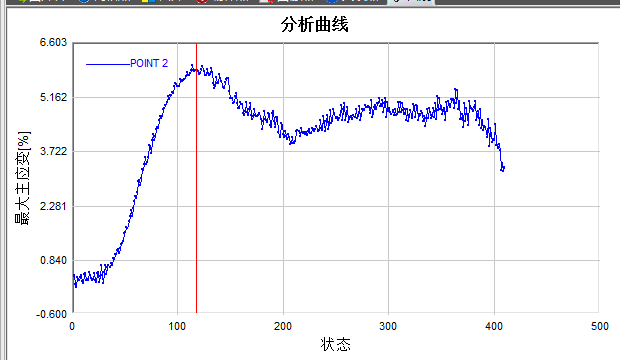

變形區域內一點應變分析曲線

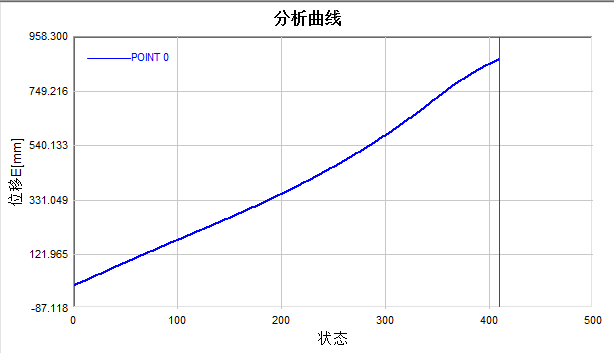

輪轂點位移分析曲線

在大視場條件下，借助高速攝影及XTDIC系統分析軟件，實現了對輪胎通過路障時發生變形的監測，根據實驗結果可反映出輪胎應變集中部位，繪制關鍵點以及輪轂點的數據曲線，從而達到分析輪胎和汽車性能的目的，進一步驗證了數字圖像技術的準確性和穩定性。

對于科學實驗，一個穩定可靠的硬件設備是非常重要的，它可以助力研究人員大大減少誤差，也可以科學合理為研究者提供精準數據，對于載荷下的路面結構變形測試，以及輪胎在載重下行駛的變形測試，新拓三維XTDIC測量系統無疑是一個很好的選擇。
