鋼桁梁橋是通過栓接、焊接、鉚接等連接方式將鋼梁、橋面等構件拼裝而成的橋梁，目前我國在役的鋼桁梁橋超過1萬座，典型的工程實例有京滬鐵路淮河大鐵橋、武漢長江大橋、南京長江大橋、鴨綠江橋等。

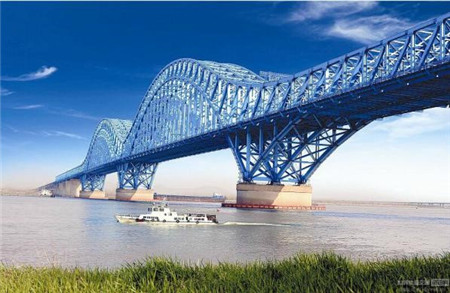

                                       京滬高鐵南京長江大橋                                                                              京滬高鐵淮河大鐵橋

    鉚接鋼桁梁橋的整體節點為鉚接結構，因其承受較大的動荷載作用，與整體節點密切相關的鉚接結構的疲勞性能至關重要。為了保證大橋運營安全可靠，結構牢固，對于鉚接鋼桁梁橋關鍵傳力節點和構件，大多都要進行驗證性的靜載和疲勞性能的試驗研究，以確保橋梁整體節點的強度和安全牢固。

    DIC-3D應變測量

    某科研院校為了進行高性能鋼構件的銹蝕疲勞損傷力學性能的研究，利用新拓三維XTDIC系統對構件進行力學性能測試，分析疲勞和銹蝕損傷累積耦合影響條件下，既有鉚接鋼桁梁橋承載能力和剩余疲勞壽命，為大橋的加固和維護提供科學依據。

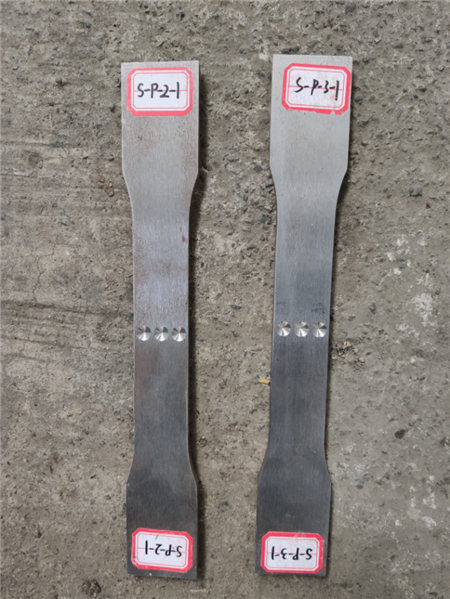

    根據試驗?zāi)康脑O(shè)計的點銹蝕試件

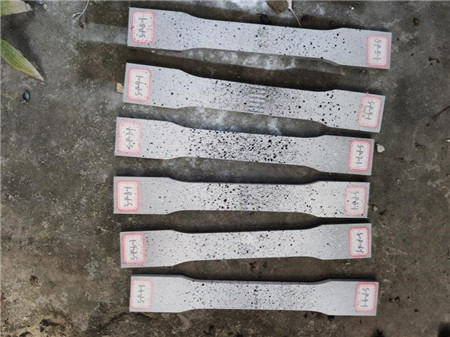

不同腐蝕程度、位置、形狀的試件

    本次試驗選取了多款不同腐蝕程度的高性能鋼試件作為試驗對象，對腐蝕的標準試件進行靜力拉伸試驗和疲勞試驗，通過試驗研究銹蝕對試件屈服強度、抗拉強度、屈強比、伸長率和彈性模量的影響規律。

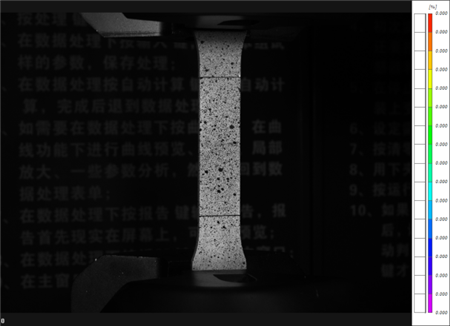

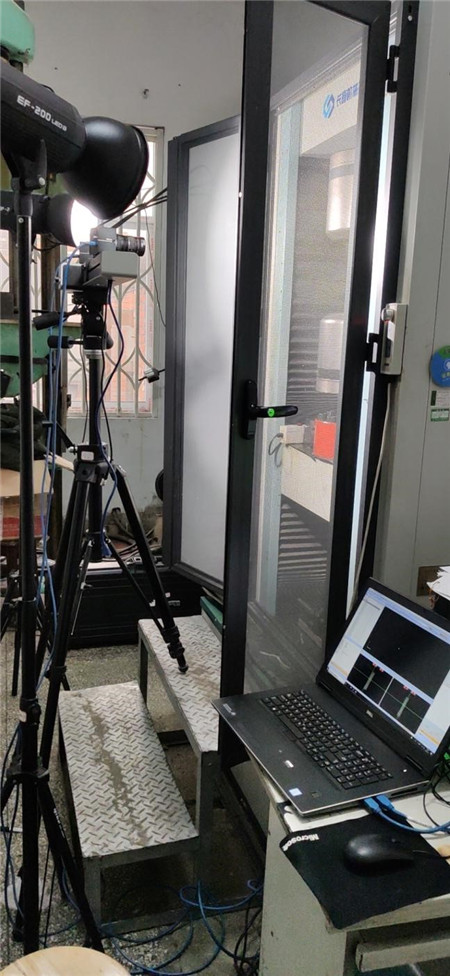

    在實驗過程中，當拉伸試驗機開始加載，XTDIC系統兩臺相機同步采集圖像，對高性能鋼試件的變形過程進行跟蹤，測量試件在變形過程中的拉伸、疲勞等物理量。

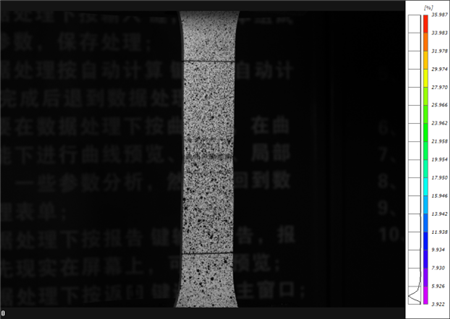

    隨著拉伸試驗機拉力的輸入，試件的三維形變分布，隨時間的變化可一目了然地看出，XTDIC分析軟件在分析全部的變形過程圖像后，可獲得試件全場應變的分布數據，亦可以得到應力-應變曲線圖。

    根據腐蝕影響下的高性能鋼試件拉伸的試驗數據，比對試件各項力學性能指標分析發現，試件的力學性能在腐蝕后呈現出明顯的退化現象。試驗分析數據表明，對于靜力強度而言，試件的靜力強度折減，與試件點蝕的位置、深度、形狀等參數相關，也就是說與截面損失率，腐蝕嚴重程度，腐蝕體積比密切相關。

    該科研院校借助新拓三維XTDIC系統，開展在不同截面損失率、不同腐蝕嚴重程度、不同失重率條件下，既有鉚接鋼桁梁橋關鍵傳力節點和構件的基本力學性能研究，可為評估鋼桁梁橋結構的安全性、可靠性和耐久性提供試驗數據，也可為鋼桁梁橋的設計、加固和維護提供科學依據，具有非常重要的工程應用意義。
