混凝土-鋼板結構發揮了鋼板抗拉及混凝土抗壓的特點，為建筑設計、選材、施工等過程帶來了更多的可能性。構件將混凝土與鋼板結合，從而改善抗剪承載性能，提升建筑性能。
采用非接觸式3D-DIC三維全場應變測量技術，對構件的抗剪承載力學性能進行分析，通過測量結構表面位移、應變特性，分析裂縫演化過程、失效位置和發展趨勢，為建筑工程材料和結構的安全評估提供完整的變形響應解決方案。
將數字圖像相關技術（DIC）應用于混凝土-鋼板的加載演化測量，可實現構件變形的直接測量和裂縫演化過程的記錄和分析。
DIC非接觸式應變測量系統的應用包括但不限于：
單軸受壓試驗：通過在試件表面施加壓力，DIC全場應變測量系統可以測量混凝土-鋼板在壓縮下的全場應變分布和破壞模式。
剪切試驗：在剪切加載條件下，DIC全場應變測量系統可以捕捉到材料表面的變形和裂紋擴展過程。
疲勞試驗：DIC全場應變測量系統可以用于監測材料在循環加載下的應變演化，幫助研究疲勞壽命和損傷累積。
沖擊和動態加載：DIC三維動態測量系統適用于捕捉快速動態事件，如沖擊、爆炸等對材料的影響。
混凝土-鋼板抗剪性能測試
如混凝土-鋼板框架結構中，在頂部承受一水平集中力，可以代表水平風或水平地震作用下的基本受力模式。其中構件在頂部受力加載后，構件在水平變形后逐漸產品裂縫和結構失效。
為了研究這種混凝土-鋼板構件作為建筑結構的性能，采用3D-DIC三維全場應變測量系統進行了頂部加載試驗，加載方向與板材結構面45°夾角，混凝土鋼板結構尺寸為固定2米高1米寬。 采用新拓三維XTDIC非接觸式全場應變測量方法，在測試過程中準確測量構件的應變和位移。
3D-DIC非接觸式全場應變測量方案
對混凝土-鋼板構件進行頂部加載測試，研究構件在加載作用力下的抗壓抗剪性能、結構響應和破壞模式。采用XTDIC非接觸全場應變測量系統觀測構件應力集中區域，通過XTDIC全場應變測量系統相機采集構件表面在加載方向上的全場位移和應變分布，便于分析試驗過程最關心的裂縫萌生、演化和失效測量區域。
試驗機加載方案為往復加載，分正反方向，并逐漸加大位移量直至構件損壞，采用XTDIC非接觸全場應變測量系統以固定頻率對其表面形貌、位移以及裂紋進行采集和計算。采用DIC軟件對其整體加載過程中各個方向的位移、應變進行云圖和點位數據分析。

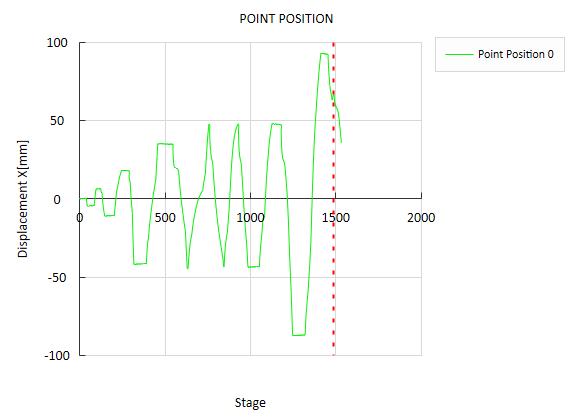

3D-DIC軟件分析：X方向位移

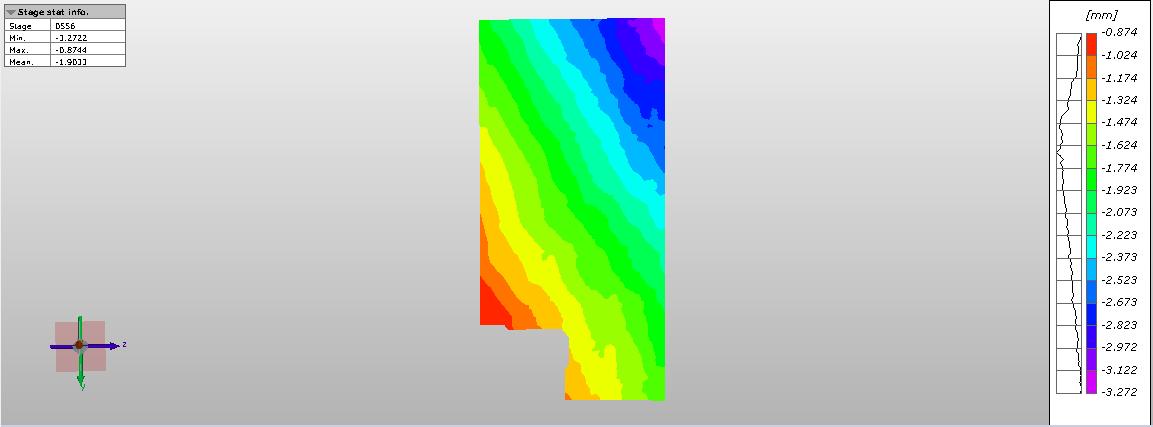

3D-DIC軟件分析：Y方向位移
3D-DIC軟件分析：Z方向位移

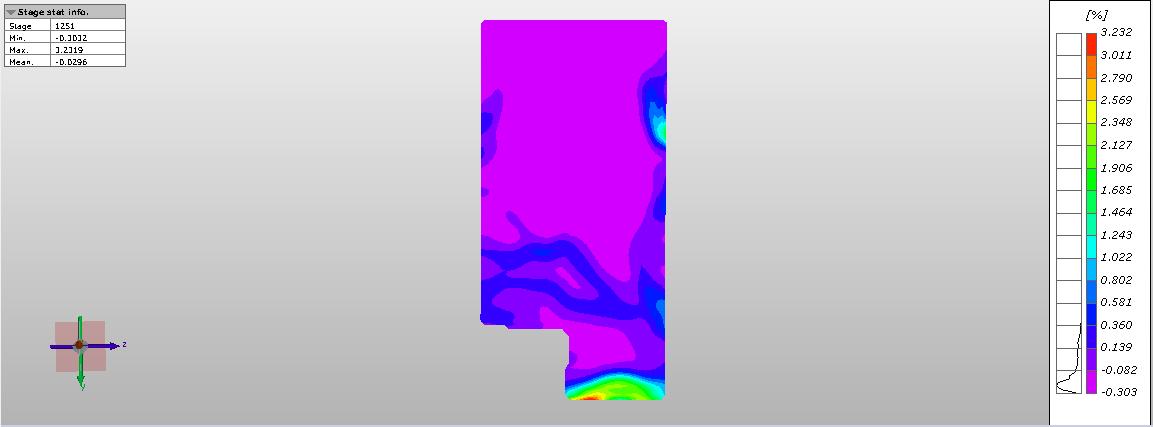

3D-DIC軟件分析：最大主應變

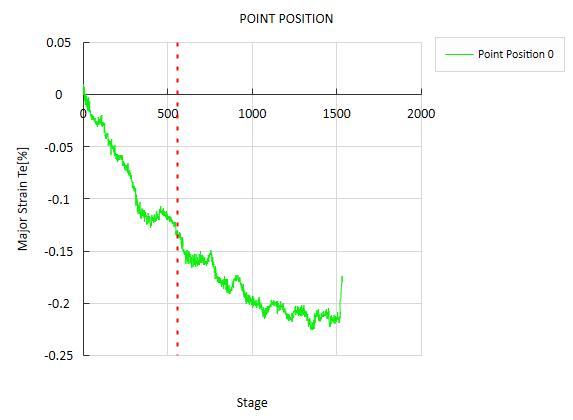

3D-DIC軟件分析：關鍵點最大主應變

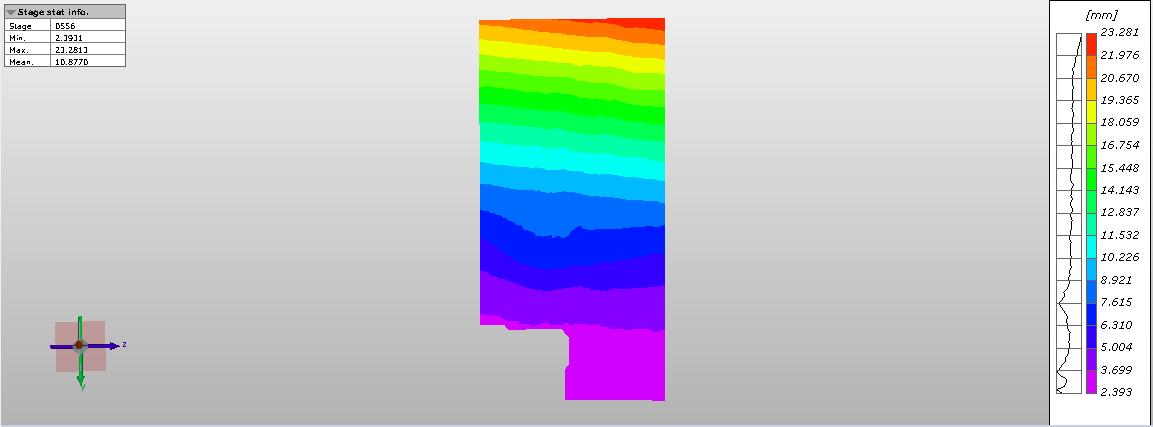

3D-DIC軟件分析：位移場

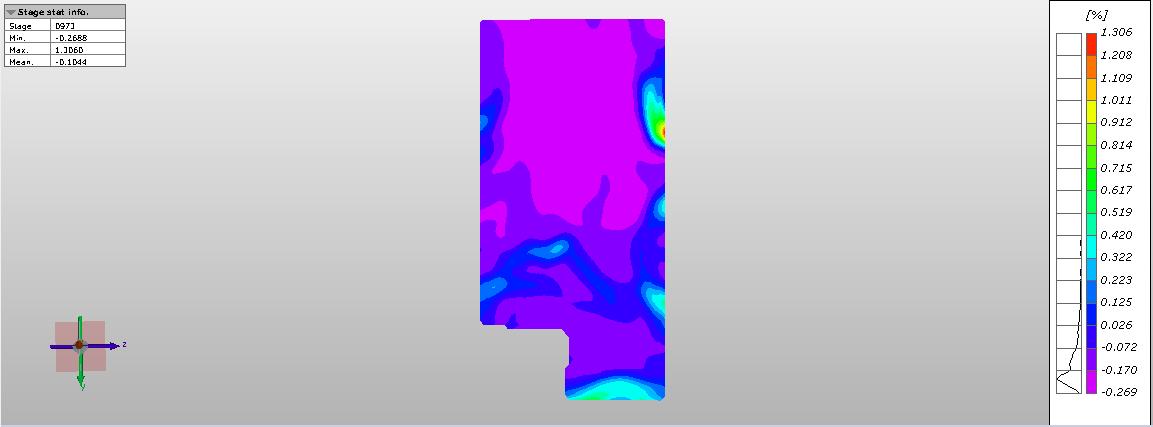

3D-DIC軟件分析：應變場
DIC非接觸式測量方案優點：
使用DIC非接觸式應變測量技術，可便捷的獲取全場測量數據；
使用DIC三維全場應變測量技術，對關注的點和區域也可以進行X、Y、Z反向的位移進行分析，測試分析更加高效；
對構件進行全場測量，獲取的數據更豐富，分析結構變形和裂紋萌生演化更準確；
DIC三維全場應變測量技術以云圖形式，直接給出失效位置和失效時刻應變數值；
DIC三維全場應變測量技術可實時測量并以云圖的形式實時顯示測量信息，提供更為精準的加載控制，確保試樣安全。
新拓三維XTDIC非接觸式應變測量系統，通過高精度的圖像采集和先進的數字圖像相關算法處理，混凝土鋼板抗剪性能測試，為科研人員和工程師提供全場測量方案，用于研究和理解建筑材料和結構在各種加載條件下的力學行為。
