重型機械的位移數字化檢測，在大型工程機械制造領域中有著廣泛的應用需求。作為機械工程大型設備，挖掘機、起重機是其中的典型代表，測量工作狀態下挖掘機、起重機設備的振動位移，可以掌握設備在工作狀況下的操作體驗，通過各種方式減少關鍵負載部位的擺幅，使設備更加穩定。

　　用戶需求

　　某工程機械企業，尋求精準高效的機械設備動態位移檢測設備及解決方案。目標是檢測挖掘機原地運作時，檢測尾部負載部位振動位移；起重機不同工作速度停頓時，檢測吊臂偏擺位移。

　　檢測難點

　　挖掘機、起重機工作狀態下，振動位移較大對設備正常工作不利，可能給駕駛員較大的操作壓力和心理壓力，因此需要測試具體的振動位移數據，改進和優化設備；

　　已在用的位移傳感器只能測量一個方向上的位移，未找到合適的測量方法測量工程機械設備各個方向的位移量，給研發人員改進設備帶來了困擾和挑戰。

　　三維光學測量方案

　　新拓三維XTDIC應變變形測量系統，基于攝影測量技術和圖像處理技術，可實現對挖掘機、起重機關鍵負載部位的三維位移測量，根據用戶具體的需求，對數據進行整理和分析，輸出精準的三維動態應變變形測量結果。

　　一、挖掘機振動相對位移測量

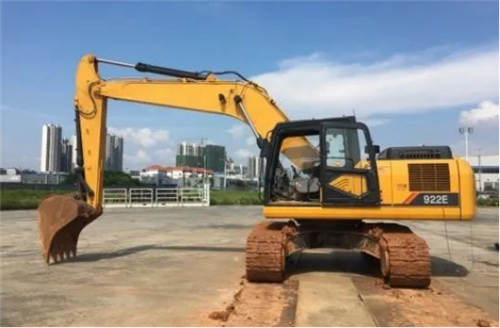

　　測量過程重點關注挖掘機尾部負載位置和垂直地面之間的相對位移，由駕駛員操作挖掘機進行模擬工況操作進行測量。

　　1、標記編碼點

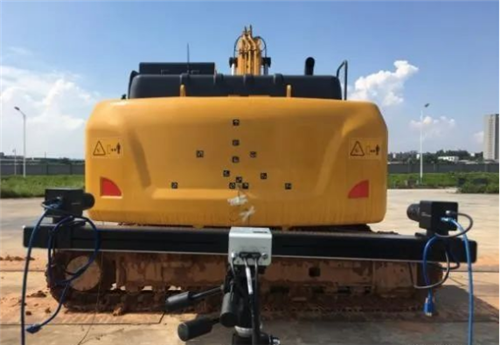

　　首先需要在挖掘機尾部負載位置貼上標記編碼點，標記編碼點大概需要幾分鐘時間。

　　2、三維動態位移檢測

　　挖掘機隨后進行一系列挖掘操作，新拓三維XTDIC動態測量系統采用非接觸式測量技術，實時采集整個過程的數據，對數據進行計算分析，通過標記編碼點三維坐標的變化，計算出挖掘機上所有編碼點的振動位移。

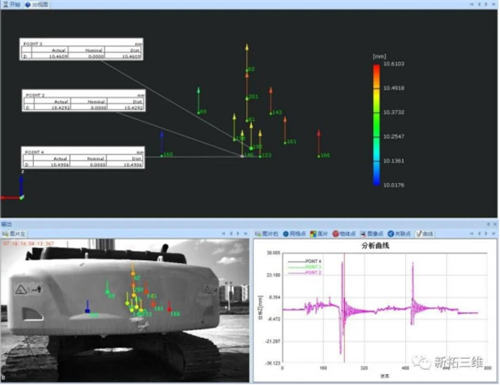

　　挖掘機位移分析數據

　　3、分析曲線

　　從分析曲線看，當分析曲線出現小幅波動時，此時挖掘機已經開機處于運轉狀態；出現大幅波動，此時挖掘機正在做挖掘動作。

　　用戶價值

　　基于新拓三維XTDIC系統對挖掘機尾部負載部位進行位移測量，通過曲線分析發現，曲線走勢能夠完全反映挖掘機整個操作動作，同時給出具體的位移數值，方便后續對挖掘機進行振動研究以及產品改進。

　　二、起重機吊臂偏擺位移測量

　　重點測量起重機吊臂偏擺位移，利用新拓三維XTDIC系統，對兩臺分別以低速、高速的不同速度運轉的起重機吊臂關鍵負載部位進行測量。

　　1、標記編碼點

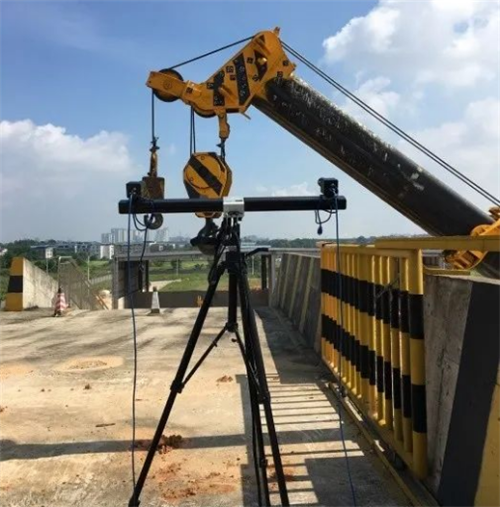

　　首先需要在起重機吊臂頂端貼上若干個標記編碼點，大概需要花幾分鐘時間。

　　2、三維動態位移檢測

　　為了測量吊臂的擺動位移，新拓三維XTDIC動態測量系統實時采集數據，根據標記編碼點的位移變化，測量垂直于吊臂平面方向上吊臂的擺動位移。

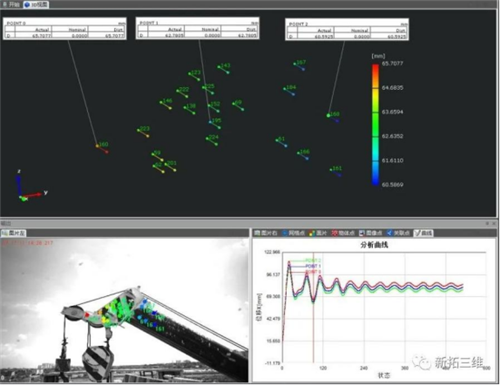

　　第一臺起重機低速運轉時吊臂位移分析數據

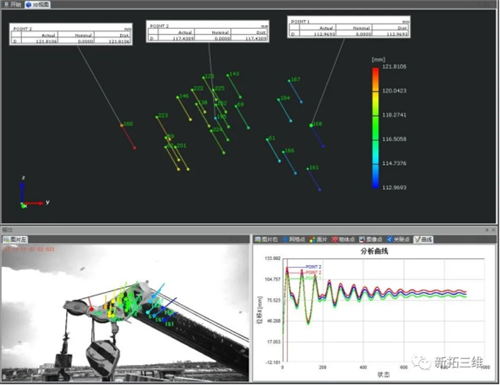

　　第二臺起重機高速運轉時吊臂位移分析數據

　　3、分析曲線

　　此次測量最高波峰與最低波谷的差值是值得關注的數值，從曲線圖可以看出，起重機低速運轉時，三個點的最高波峰值和波谷值差值分別為46.08、44.78、43.05（單位mm）；

　　起重機高速運轉時，三個點的最高波峰值和波谷值差值分別為76.12、73.73、71.44（單位mm）。后續長時間的小幅波動說明吊臂也是在最終穩定位置的左右擺動。

　　用戶價值

　　對起重機來說，吊臂偏擺幅度的大小是極其重要的一個參數，會影響工作狀態的安全性。吊臂偏擺幅度小，說明起重機結構性能較為穩定，起吊重物時晃動較??；反之，若吊臂偏擺幅度較大，說明起重機結構性能有待改善，需要通過各種方式減少擺幅，以使起重機性能更加穩定。
