金屬零部件是工業體系中占比最大、應用最為廣泛的產品類型，隨著“智能制造”進程的加快，快速開發、定制化制造、輕量化等需求日趨緊迫。輪廓復雜、精密的金屬零部件的3D檢測一直是一個挑戰，高精度工業三維掃描儀的應用為該類工件的公差檢測提供了新的解決方案。

    復雜金屬件的測量難點

    3D打印金屬零部件通常形狀比較復雜，有些底面、內部凹槽形狀各異，曲面輪廓較多。傳統的三維測量方法，如檢具、三坐標等，不僅十分繁瑣、耗時，而且不易獲取零部件的三維數據。

    三維測量的精度直接影響金屬件的3D打印質量，傳統測量效率低，且無法實現全尺寸檢測，達不到預想的效果，如無法進行有效的尺寸檢測，將影響金屬零部件件的質量和產品口碑。

    三維掃描檢測優勢

    采用三維掃描技術,檢測3D打印金屬件無需裝夾，只需從多個角度進行掃描，即可采集完整點云數據。

    掃描數據可與金屬件原三維數模導入檢測軟件，實時輸出色譜圖，直觀表達金屬件外形的料厚余量和變形度。

    可快速檢測全尺寸公差數據，發現缺漏或料厚位置，可及時調整，提高檢測效率，有針對性地提高3D打印精度，提升金屬件產品質量。

    金屬件三維掃描建模

    金屬件結構復雜，自由曲面、孔徑特征細節較多，在掃描檢測中，需要準確獲取外殼的特征，還原工件的復雜形面。

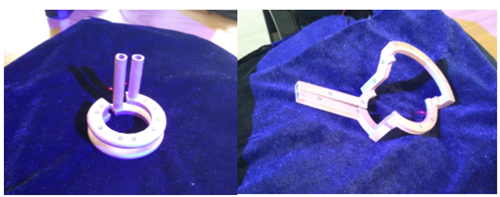

    根據金屬件的特點，用戶對精度的要求，新拓三維技術工程師采用相應的XTOM-5M三維掃描儀進行掃描采集，可以直接采集到零部件形狀、外表紋理等三維數據信息。

    整個3D打印金屬件的數據采集工作在幾分鐘內即完成。通過軟件處理得到的高質量3D模型，可為用戶在產品設計、快速原型設計、質量檢測和生產制造應用等提供極大的便利。

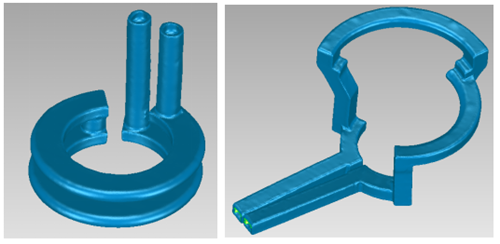

    3D打印金屬件三維模型

    通過掃描數據與原始3D數模擬合比對，可以對3D打印金屬件做全尺寸的色譜圖分析，檢測孔徑、凹槽、曲面等細節特征，對金屬件的尺寸偏差進行整體的把控，從而有針對性地改進現有的零件，消除3D打印異常，確保檢測同一零件的不同個體之間的一致性。

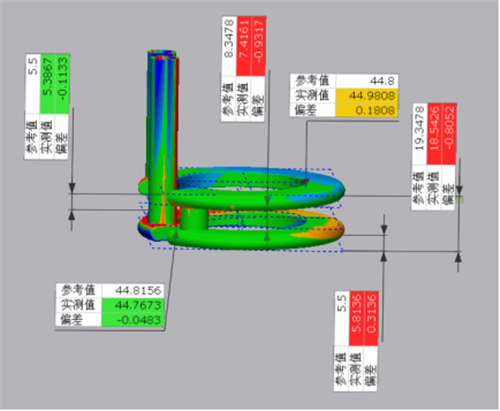

    正面-檢測結果色譜圖分析

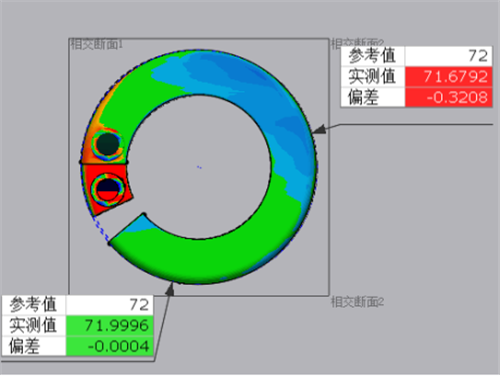

    俯視-檢測結果色譜圖分析

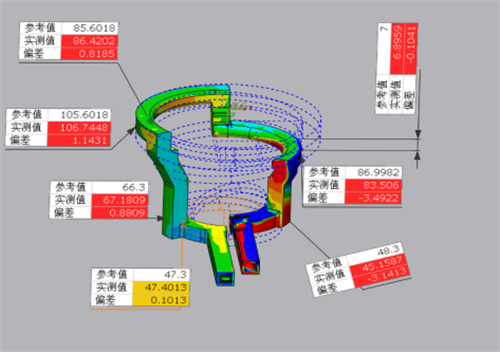

    側面-檢測結果色譜圖分析

    在采用新拓三維XTOM三維掃描儀進行檢測后，客戶獲得：

    1.檢測效率提升：?jiǎn)渭z測時間更快捷，快速完成復雜金屬件檢測成為可能，并顯著降低質檢技術人力成本。

    2.高精度檢測結果：三維掃描技術可降低人為操作對檢測結果的影響，全尺寸檢測提升了檢測的整體精度。

    3.3D打印金屬件數字化檢測：通過光學三維掃描數，可對金屬件建立數字化檔案，并利用檢測數據監督3D打印過程，提升零部件出品質量。
