自2022年研發上市以來，新拓三維XTDIC-VG視頻引伸計已經在高校科研、材料科學、工程和制造領域中取得了顯著的進展，并廣泛應用于各種領域，成為一種解析材料力學行為的突破性工具。

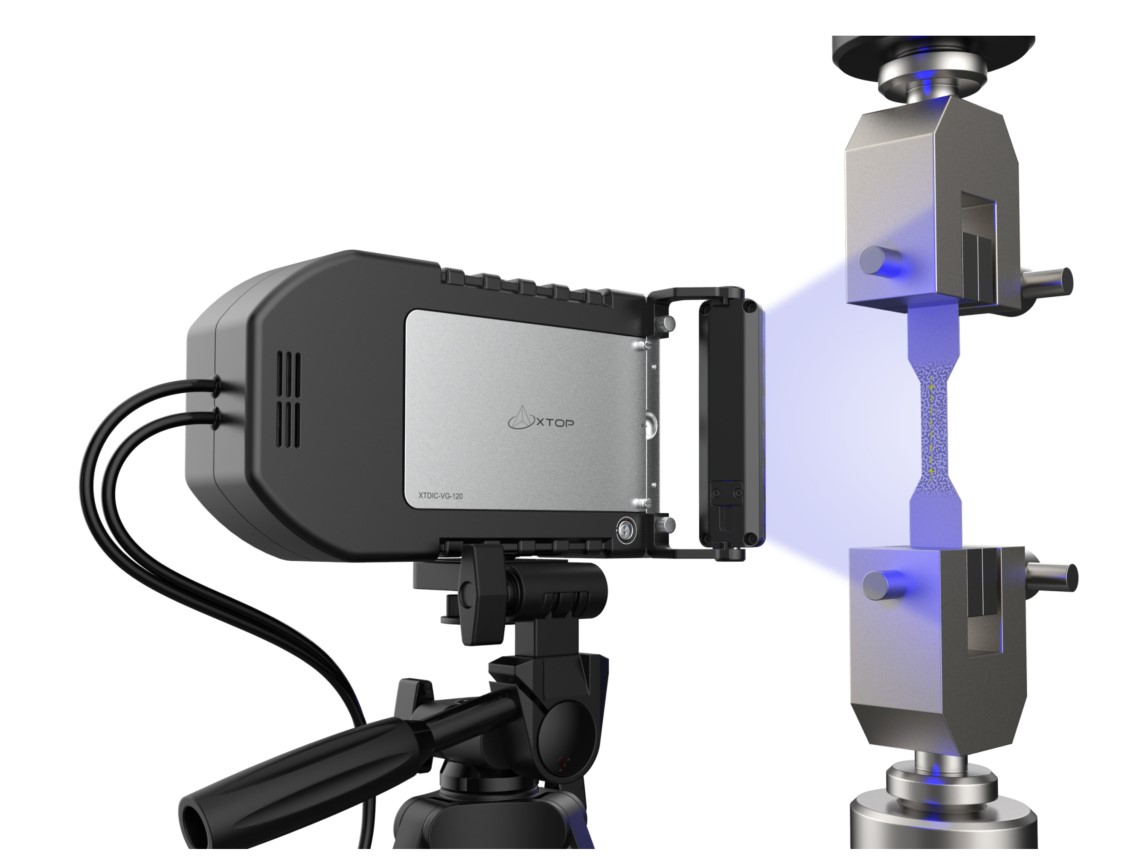

XTDIC-VG視頻引伸計具有非接觸、高精度、實時動態測量等優勢，除了適用于常規拉壓彎扭剪等材料力學性能測試，還可以應用于復雜工況、復雜材料、復雜環境等的測試，滿足高溫、疲勞、大視野、多工位、大變形等測試需求。它能夠提供更全面的信息，幫助研究人員更好地理解材料的力學行為。
XTDIC-VG視頻引伸計介紹
新拓三維XTDIC-VG視頻引伸計基于數字圖像相關法（DIC），無需完全對正測試樣件，可與多種試驗機數據通信，獲取力值信息并輸出應變數據。該產品可與試驗機實現高效的數據通訊和同步，可滿足高頻疲勞和應變速率控制等測試需求，輸出包括應力-應變曲線、彈性模量、泊松比、硬化指數N值、塑性應變比R值等。
XTDIC-VG視頻引伸計優點如下：
二維、三維應變測量：為客戶提供二維、三維視頻引伸計功能，可根據測試需求進行選擇，滿足不同場景和客戶的測量需求。
更高精度與可靠性：自研全參數相機標定及優化算法，精確校正全場畸變，精度可達0.01px，可滿足JJG 762-2007引伸計計量檢定規程0.2級精度的要求。
設備易用性：XTDIC-VG視頻引伸計的使用可極大地降低操作難度和人為影響，提高了測試效率和數據穩定性。
XTDIC-VG視頻引伸計特殊工況應用場景
高溫測量方案

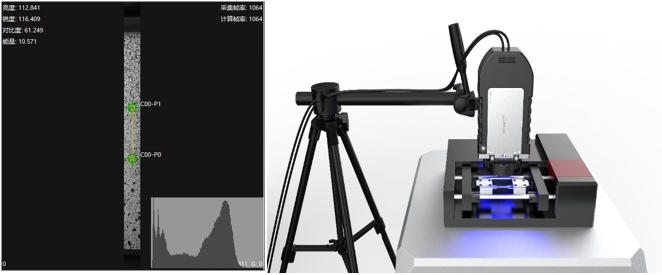

高周疲勞測試

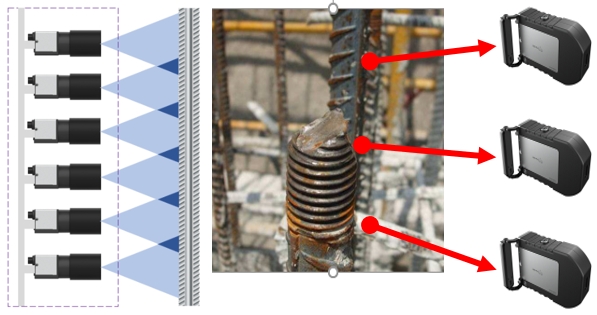

大視野多測頭拼接
適用于材料試驗（如鋼筋）長度600mm以上大視野測量需求
單相機標定結合六相機（或更多相機）整體誤差消除，系統測量精度可達0.5級視頻引伸計標準
相鄰測頭圖像通過特征接力實現無損拼接，試驗全程記錄
XTDIC-VG視頻引伸計軟件全線匹配，需要配合相應的多相機拼接測量頭

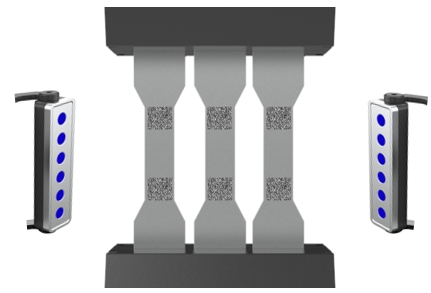

多試樣同時拉伸測量方案
適用于同批次抽樣檢測的材料拉伸場景
藍光頻閃光源組合設計，保證視野全場亮度一致性，提高測試精度
同時添加多組點對，計算分析結果同步導出
采集圖片回溯，驗證同批次材料拉伸性能一致性

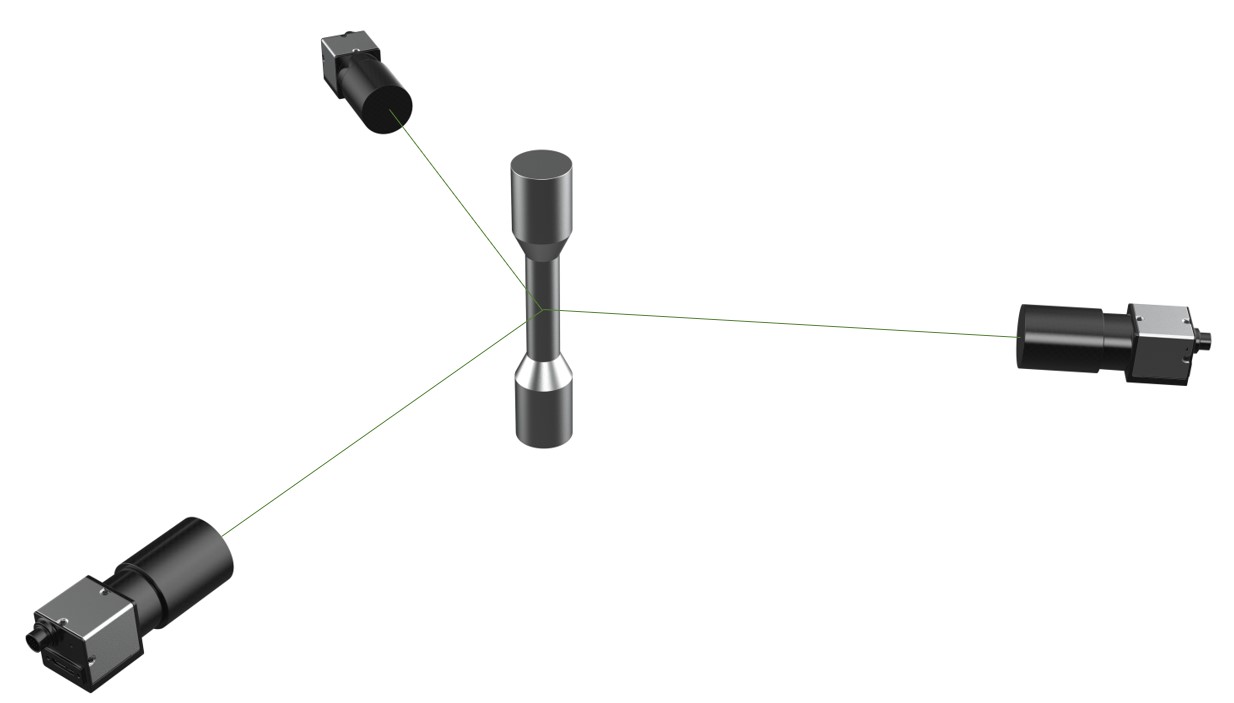

棒狀型材拉伸360°組合方案
三測頭均布于同一水平面內，獨立做2D采集分析，計算平均拉伸應變，結果更準確
三測頭均布于同一水平面內組合應用，分析棒狀型材拉伸過程中的材料頸縮狀態和截面參數變化，如截面橢圓長軸、短軸、圓度等

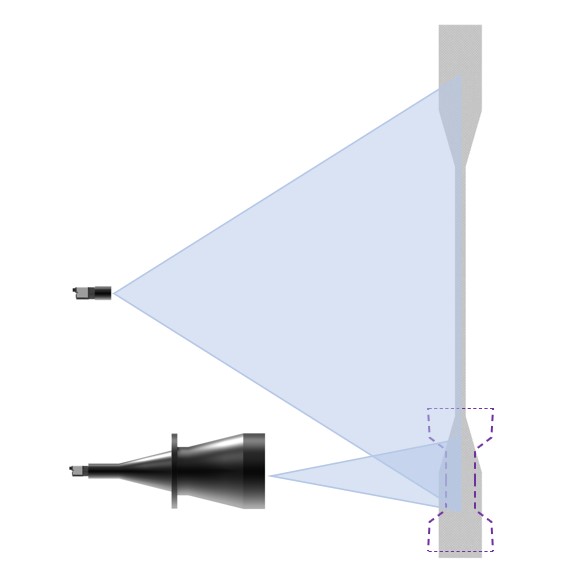

雙量程測頭組合方案
適用于高塑性材料拉伸，如橡膠、碳纖維、凝膠、高分子材料的拉伸試驗
在低應變階段，配置獨立相機和遠心鏡頭提高此過程測量精度。大變形測量階段，配置另一獨立相機和標準鏡頭，記錄材料的全部變形過程，兩個測量階段通過特征接力實現無損拼接，一次測量即可同時實現一個試樣的低應變高精度測量和大變形的全場統一。
