方案背景

在航空航天、汽車制造、能源裝備等領域，金屬材料需要在高溫和復雜應力條件下工作，熱變形分析是確保材料可靠性和安全性的重要手段。

金屬材料塑性變形階段，大部分塑性功轉化為熱能，導致變形過程中溫升，如果在動態加載過程中變形速度快，變形速度遠超熱擴散速度，會產生絕熱溫升，產生熱軟化現象而導致材料發生失效。因此，同時監測其溫度變化和變形，非常具有意義。

溫度場與DIC耦合技術原理

新拓三維XTDIC三維全場應變測量系統，可將熱成像（溫度場測量）與光學變形測量（DIC技術）相結合，實現IR紅外相機的圖像與DIC系統的圖像采集同步，然后標定所有三個相機以使得溫度和應變數據處于同一坐標系中進行分析，用于研究材料在熱變形過程中的熱力學和力學行為。

溫度場與DIC技術應用的重要性：

無論是使用金屬，復合材料，陶瓷還是生物標本，熱載荷測試需求對于學術界和商業領域的科研人員和工程師來說都是一個不斷增長的領域。

通過IR紅外相機可監測試樣加熱升溫過程的加載試驗效果，從而精確捕捉金屬表面的溫度分布。結合DIC數據與紅外溫度場耦合，可分析高溫變化及加載過程試樣的熱機械行為特征，這是傳統點測量（即應變計、偏轉儀或熱電偶）無法實現的。

方案組成、解決的問題和關鍵指標

本方案采用新拓三維XTDIC三維全場應變測量系統。該產品基于數字圖像相關DIC技術，結合IR紅外相機和溫度加載系統，用于熱機械科學研究和數據分析。

一個典型的溫度/應變耦合測量方案由以下單元組成：

• DIC測量系統：包含相機、光源、標定板和標定裝置、制斑套裝以及軟件；

• IR紅外相機：高分辨率紅外相機（測溫范圍-20℃~1500℃）：捕捉試樣表面溫度場分布，精度±1℃；

• 溫度加載系統：支持加熱和制冷的可編程溫度控制；

• 同步觸發裝置：確保溫度與應變數據的時序一致性。

通過本系統可同步分析溫度場/應變場耦合數據：溫度/應變耦合、溫度場、三維位移和變形、三維應變分布

它利用數字圖像相關技術來同時準確測量溫度和應變，而無需與試件接觸。溫度和應變數據可以在整個區域或指定位置進行查看、分析和提取。

關鍵技術指標

? 測溫范圍高至2000°C

? 同步的紅外溫度和DIC圖像

? 易用的立體標定、建立參數關系

? 精確自動耦合，曲面耦合

?模擬數據同步

? 可提取FEA驗證需要的點、區域或節點位置

? 準確測量變形和溫度數據

? 測量3D全場位移和應變

方案關鍵技術和成效

XTDIC三維全場應變測量系統與IR紅外相機通過空間坐標系精確匹配，并在高溫環境下，溫度場與應變場的動態變化同步采集，實現溫度、位移、應變?nèi)龍鰯?shù)據的耦合分析。

關鍵技術應用

1、溫度場耦合：采用立體標定方法，實現DIC相機與紅外相機自動精確耦合。

2、多傳感器同步觸發：通過硬件觸發信號，實現DIC與紅外相機毫秒級同步采集。

3、高溫散斑制備：采用耐高溫噴涂散斑，確保高溫環境下圖案不脫落。

4、耦合分析算法：基于溫度補償模型，將熱膨脹效應從機械應變中分離，輸出真實應變場數據。

實際案例：金屬樣品、硬件系統和試驗過程

耦合測量方案：本案例展示了金屬材料升溫過程中的熱變形測量。實驗?zāi)繕?biāo)：應變場和位移場數據的耦合分析

實驗流程：實驗過程分為升溫過程和降溫過程，升溫過程中用IR紅外相機對被測物整體進行溫度圖像采集。

降溫過程采用DIC和紅外相機配合使用，對被測物上的200mm*150mm區域進行數據采集和計算，獲取溫度場位移場和應變場的耦合數據。

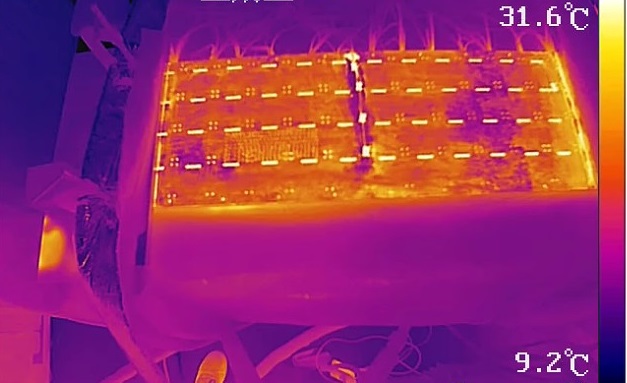

紅外相機采集圖像

實際案例：數據和分析

云圖的場數據

從場數據到點數據，對降溫過程中被測物產生的變化進行分析，如下是溫度變化過程中，云圖整體的變化。

不同時間的位移云圖

不同時間應變變化云圖

不同時間段溫度云圖

云圖中點數據分析

為了讓數據更直觀，對云圖和被測物上不同位置取點進行分析。以下是取點圖，點數據為0-1-2-3四個點，點點數據為0-1-2-3四條線段數據。

云圖取點位置圖

點位移-時間變化曲線

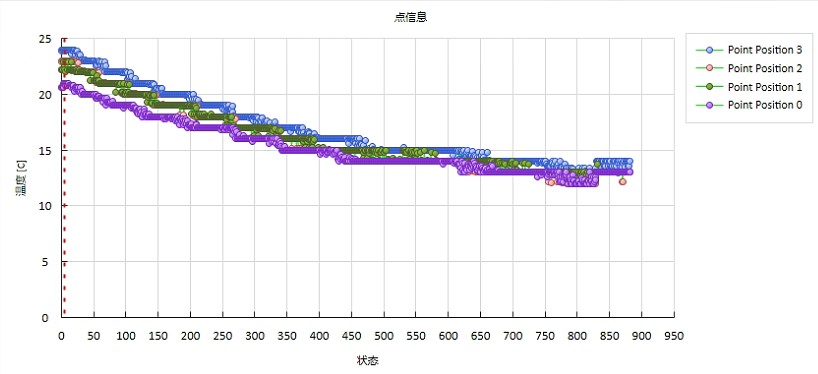

點溫度-時間變化曲線

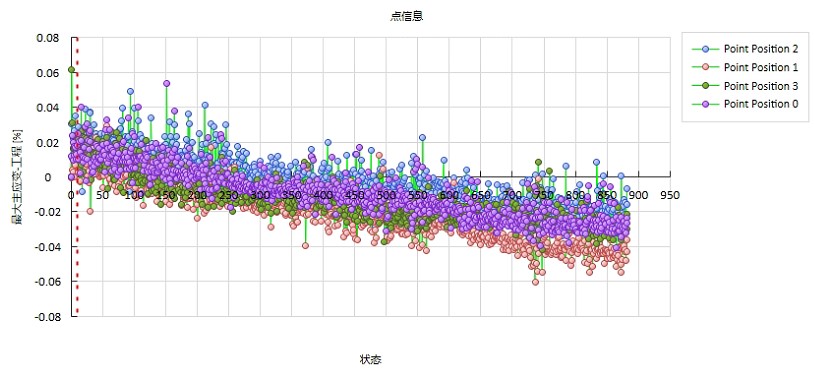

點應變-時間變化曲線

接下來分析點點距離變化的數據，首先0線段實際長度L0為118.3039mm，1號線段為74.4191mm，2號線段為76.4543mm，3號線段為119.9360mm。首先分析每個線段的實際變化量，再分析實際變化量/原長度（線應變）。

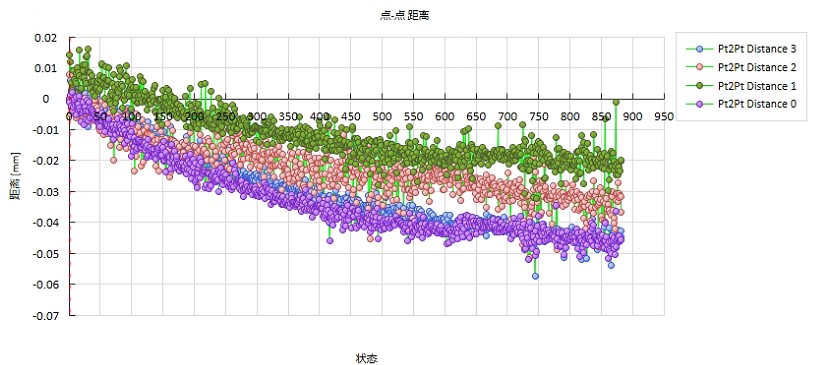

點點距離變化量隨時間變化曲線

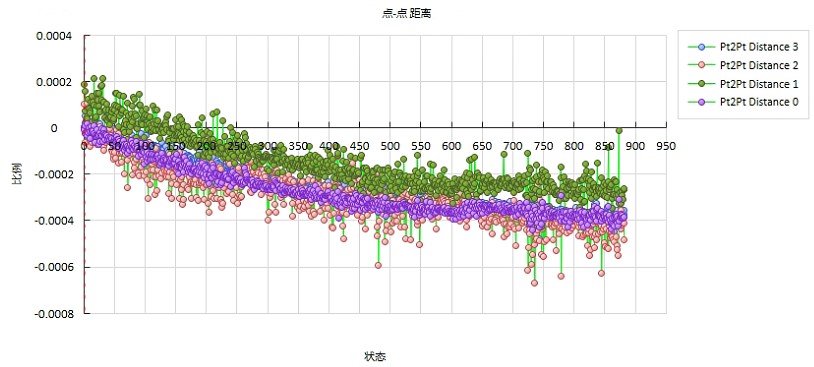

點點距離變化率隨時間變化曲線

熱載荷特性是力學測試的重要部分，紅外相機與數字圖像相關（DIC）技術相結合，通過解決圖像配準、分辨率、溫度影響、數據同步等多方面的技術難點，成功解決了金屬在高溫環境下溫度與應變耦合測量的技術難點，實現更精確的熱-力耦合測量，為機械熱力學的精確分析提供了一種高效、可靠的解決方案。
