由于機械和環境荷載，幾乎所有類型的瀝青加鋪層都會出現裂縫。由于裂縫導致水滲透，從而削弱了路面結構的基礎，并且會增加粗糙度。對于瀝青材料的裂紋擴展行為進行研究，來獲得更好的抗裂機理，有助于解決瀝青混凝土的開裂問題。

數字圖像相關（DIC）技術是一種光學測量技術，它通過分析物體表面的散斑圖案的變化來測量物體的變形、位移、應變等參數。采用高速DIC技術對不同形狀的瀝青材料進行三點彎曲斷裂試驗，高速相機拍攝瀝青材料表面變形前后的數字散斑圖像，通過匹配變形前后圖像中對應的圖像子區，獲取瀝青材料表面各點的位移，分析裂紋萌生和擴展行為。

瀝青材料開裂高速DIC實驗觀測

新拓三維XTDIC-STROBE三維高速動態測量系統，數字圖像相關（DIC）技術與高速攝像機相結合，高速攝像機可采集成千上萬幀頻率的序列圖像，以捕捉快速變化的動態過程，結合XTDA軟件可分析3D位移場、應變場，幫助研發人員精準驗證結構瀝青材料力學性能和抗裂特性。

DIC測試研究?jī)?nèi)容

彎沉是瀝青路面質量的重要指標之一，它是瀝青路面負載力和綜合承載力的重要體現，反映了瀝青路面結構的整體剛度和強度。一般而言，彎沉值越大，瀝青路面的塑性變形越大，剛度和抗疲勞能力就越小。

瀝青材料裂縫損傷是影響其承載力的潛在風險的重要指標。通過預測和識別瀝青材料結構的失效，從而提高結構的安全性。

近年來巖土工程研究人員越來越關注裂縫損傷，三點彎曲測試根據ASTM標準，常用于確定斷裂損傷研究中土體的斷裂韌性。

對瀝青材料進行三點彎曲加載，分析裂紋擴展情況，采用新拓三維XTDIC-STROBE三維高速動態測量系統分析不同形狀、不同加載速率下的瀝青材料結構的斷裂損傷特性。

瀝青材料試樣情況

對具有半圓形、長方形兩種形狀的瀝青材料試件進行三點彎曲試驗，并將新拓三維XTDIC-STROBE三維高速測量系統納入實驗裝置，監測裂紋演化、斷裂強度和斷裂損傷模式。

瀝青材料在力學特征上具有很強的溫度敏感性。試驗前，將試樣保存于低溫箱中，分析在低溫環境下，瀝青試樣的脆性特性，以及在荷載作用下的斷裂破壞特性。

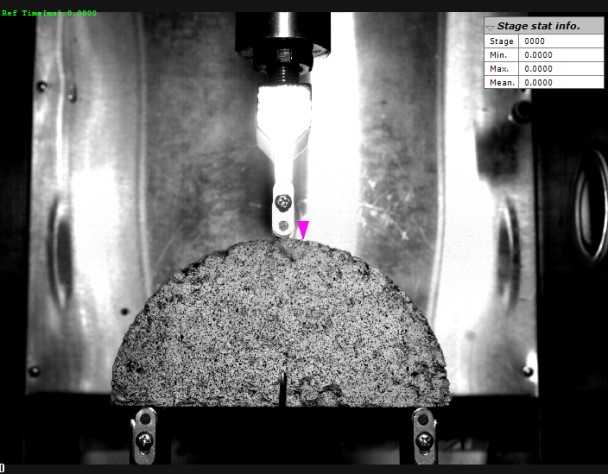

半圓形瀝青材料試件

長方形瀝青材料試件

瀝青材料三點彎曲試驗

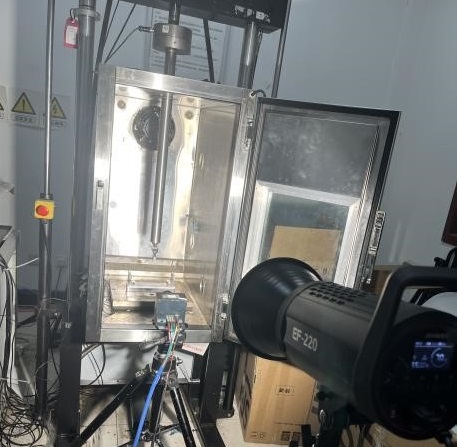

將瀝青材料試樣放置于三點彎曲加載試驗機上，同時使用XTDIC-STROBE三維高速測量系統搭配的高速相機采集實驗加載過程，實驗后用DIC軟件分析高速相機試件加載過程的圖像數據信息。

半圓形試件1，高速相機采集幀率500幀；長方形試件2，高速相機采集幀率100幀；半圓形、長方形試件4、5，高速相機采集幀率50幀。

DIC軟件數據計算結果

DIC軟件分析各個瀝青材料試件的位移、應變?cè)茍D與裂尖裂縫開裂情況，可分析關鍵點裂紋水平擴展量，并繪制了一個力-裂紋水平擴展實時曲線。

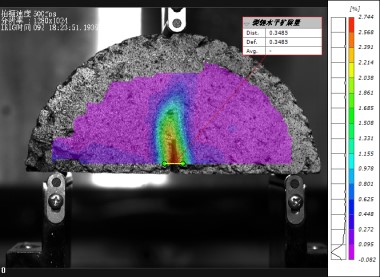

半圓形試件1，DIC測試數據：

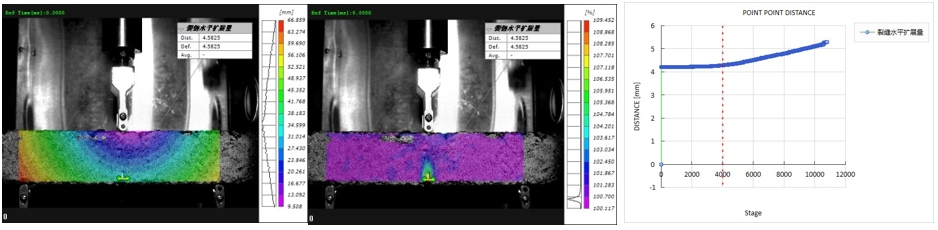

長方形試件2，DIC測試數據：

半圓形試件3，DIC測試數據：

長方形試件4，DIC測試數據：

新拓三維XTDIC-STROBE三維高速測量系統通過控制高速攝像機，實時記錄瀝青材料試件在加載過程中瞬態裂紋擴展圖像，利用DIC計算獲得位移場、應變場，可用于監測試件表面開裂過程的長度、寬度等，可自定義裂縫開裂路徑，精度可達微米級，揭示了瀝青材料試件裂紋形成區的萌生和擴展變化機理。
