航空航天技術是最為活躍的高科技領域之一，它涉及到航空器和航天器的設計、制造、測試和維護等工程學科。航空航天飛行器的可靠性與機身結構設計、材料力學性能、關鍵部件質量把控等密切相關，材料和結構力學性能測試結果直接影響著飛航安全。
新拓三維XTDIC三維全場應變測量系統是一種非接觸式、高精度、可視化全場測量方案，在航空航天領域，可用于材料和零部件在極端服役環境下的全場應變和變形分析，結構運動過程中的位移、速度和加速度等軌跡跟蹤和分析，并可方便地整合到環境測試箱、風洞、疲勞測試臺等試驗環境，提供豐富的測試數據結果。
DIC技術在航天航空領域的應用
飛機航行中機翼變形DIC測量
大型飛機采用大展弦比和柔性機翼設計,空中飛行時機翼變形很大，飛行姿態多樣使得機翼承受荷載具有復雜性，機翼的變形量是否在彈性安全允許范圍之內，直接關系到氣動性和飛行安全。如何方便快捷、精確地測量空中飛行時大型飛機機翼的三維動態變形數據尤為關鍵。
某單位科研團隊為了研究大型飛機在飛行過程中機翼大撓度變形檢測難題，采用新拓三維XTDIC三維全場應變測量系統，利用布置在飛機上的多組DIC工業相機，拍攝飛機空中飛行時機翼的變形視頻圖像，通過空中飛行環境下對氣流、光線、振動、拍攝傾斜角等的各種抗干擾和補償方法，DIC軟件高精度地解算出大視場下機翼三維全場動態變形和應變數據，為大型飛機的研制和生產提供真實的空中飛行數據。

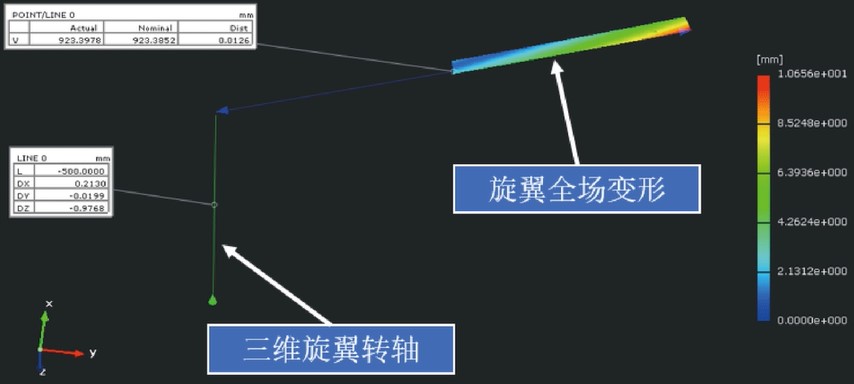

直升機旋翼運動參數DIC測量
直升機旋翼槳葉承載量大，當槳葉運動參數和變形情況會對飛行安全和氣動力造成影響。傳統傳感器及視覺測量方法，難以對復雜工況下機翼運動參數及變形進行測量，這些方法依賴標定參數進行檢測，而在復雜工況及大尺寸測量時難以標定，且易因測量誤差大導致數據失真。
某單位科研團隊為了研究旋翼在飛行過程中的運動參數與全場變形，分析掠角、攻角、風速、速度對機翼性能的影響，進行了直升機旋翼飛行狀態下的模擬測試實驗。實驗采用XTDIC三維全場應變測量系統搭配兩臺高速相機，拍攝旋翼在不同工況下運動狀態，通過大視場三維坐標的精確重建， DIC軟件控制相關變量分析獲得旋翼全場變形、運動軌跡參數信息。

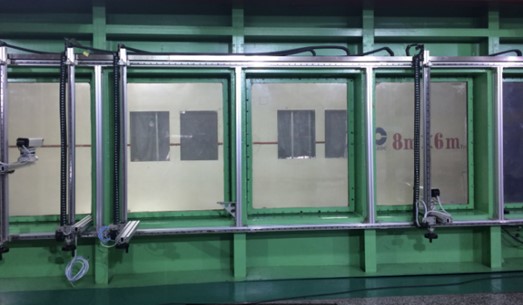

風洞模型運動參數DIC測量
飛行器在風洞風力載荷下，測量模型的變攻角、姿勢角及來流迎角、部件連接剛度、操縱面連接剛度等因素都會對顫振特性產生影響。通過風洞試驗對模型變形和振動進行研究，通過DIC非接觸式光學測量方式，獲得實驗?zāi)Ｐ驮陲L(fēng)洞試驗中的變形和姿態變化，從而驗證被測模型在不同工況下的受力狀態。
某單位在風洞模擬實驗中，采用兩臺高速相機拍攝風洞風載下機翼模型的位移姿態及震顫情況，通過新拓三維XTDIC三維全場應變測量系統，分析不同風速下各個位置（標記點）的振動和散斑的變形狀態，獲得該模型的全場變形、姿態軌跡變化和振動特性，研究結果可驗證有限元模擬，為飛機的研制提供數據支撐。
合金片高溫變形DIC測量
新型飛行器的航行速度越來越快，對熱防護材料和結構提出了更高的要求，材料高溫力學性能成為熱防護系統與飛行器結構設計的重要依據。數字圖像相關法（DIC）具有非接觸式測量、環境適應性強、操作簡單和測量精度高等優點，尤其是在高溫實驗應用中優勢凸顯。
某單位科研團隊在合金高溫?zé)彷d荷變形實驗中，通過新拓三維XTDIC三維全場應變測量系統通過與紅外相機溫度數據同步與標定，觀察并分析高溫環境下材料表面變形過程，獲得溫度場與應變場耦合可視化測量結果，研究合金材料溫度與變形的關聯機理。

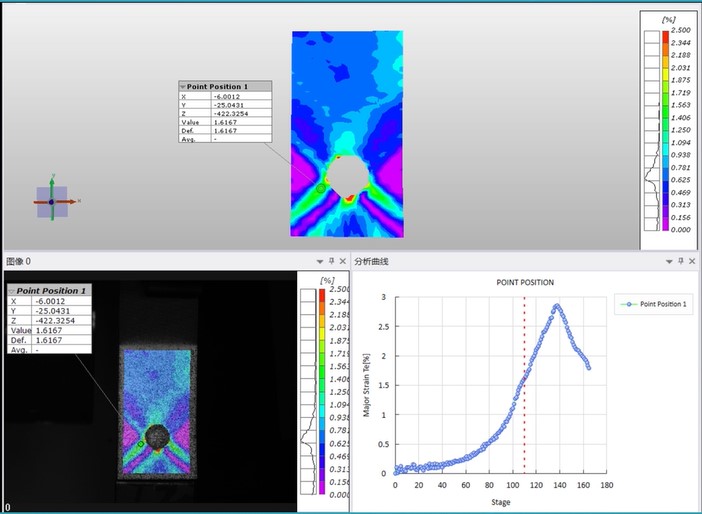

鉚接件失效機理DIC分析
復合材料結構采用鉚接對于飛機減重、控制制造成本具有積極作用，但復合材料鉚接易產生損傷，限制了其在關鍵連接部位應用。如何抑制復合材料鉚接損傷、提升鉚接連接性能，以及對于復合材料結構，鉚接能否代替螺栓連接成為設計人員關切的問題。
某單位通過新拓三維XTDIC三維全場應變測量系統，拍攝航空鉚接試件單軸拉伸，通過對變形過程中散斑的追蹤與關聯來獲得構件的全場應變與形變數據。測試數據有助于識別鉚接件潛在的薄弱環節，可能出現的失效位置。此外，通過對模型進行不斷的迭代優化，提升鉚接結構的性能。
材料疲勞裂紋擴展DIC測量
航空航天器材料在飛行過程中經歷了復雜的載荷變化，疲勞性能的好壞直接影響著航空航天器材料的可靠性和安全性。因此，對航空航天器材料的疲勞性能進行分析和優化，能夠有效延長材料的使用壽命，提高航空航天器件的安全性和可靠性。
某單位科研團隊在復合材料疲勞循環加載實驗中，通過新拓三維XTDIC三維全場應變測量系統鎖相環功能，自定義采集波峰波谷、采集頻率，觀察并分析疲勞加載過程全場變形、損傷、裂紋萌生表面變化過程，獲得全場可視化測量結果，獲取材料的疲勞極限、疲勞強度等性能參數。
