航空制造是尖端技術的集成，而先進產品的研制生產必然帶動尖端技術的發展。航空制造對產品質量的要求最為苛刻，需要進行高精度三維檢測，確保最終零部件型面與設計圖無限趨近，避免偏差過大影響零部件性能。

對于高精密、規則零部件的測量，三坐標精度高，測量數據可靠，仍然是這類零部件工業計量的首選。但是對于復雜曲面、大尺寸、現場測量，三坐標測量則不適用，它需要通過監測點接觸進行檢測，無法獲取完整型面的準確數據，在效率、測量環境方面也有諸多限制。

在輪廓復雜、曲面多樣的航空零部件測量需求下，采用藍光3D掃描技術有助于優化工作流程。新拓三維XTOM高精度藍光三維掃描儀，可提供從數據掃描到報告生成的完整檢測解決方案，更好、更快、更容易地完成檢測流程。

航空發動機葉片檢測

渦輪葉片性能日趨強悍，葉片型面越來越多樣，裝配組件不同，復合材料鑄造工藝的融合，結構設計日趨復雜，測量難度大大提升。

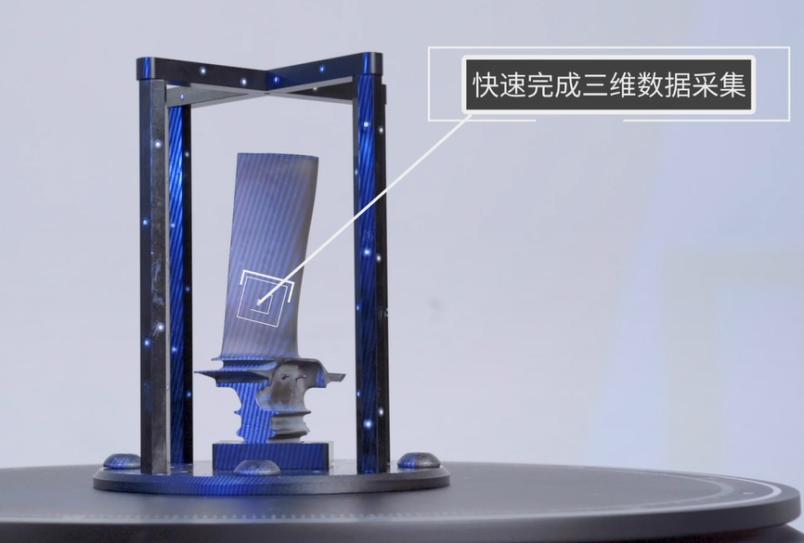

針對翼型橫截面區域，對齊，葉片輪廓，后緣半徑和葉根部位形狀，采用新拓三維XTOM藍光三維掃描儀，全尺寸采集渦輪葉片點云數據，可完成復雜翼型幾何形狀的測量任務。

藍光3D掃描可進行高精度工業逆向工程及產品幾何尺寸檢測，輔助制造、產品數字化記錄存檔、虛擬裝配驗證等。

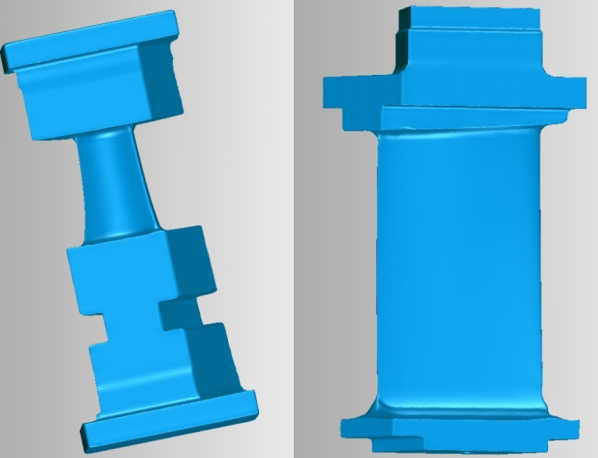

葉片三維掃描數據

通過XTOM藍光三維掃描儀，可精確獲取葉片產品的三維數據信息，通過與原始3D數模直接對比并輸出偏差值，從而達到產品檢測目的。

自動生成的測量圖文報告，可直觀地體現產品超差或形變位移，使檢測分析更省時高效。

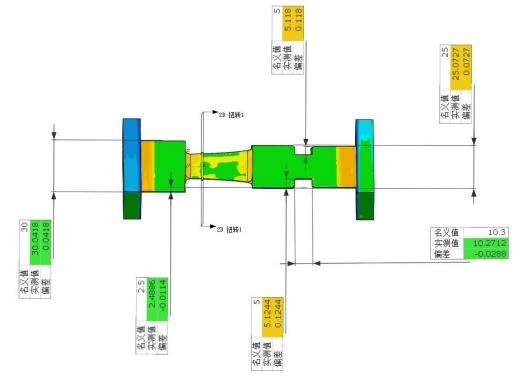

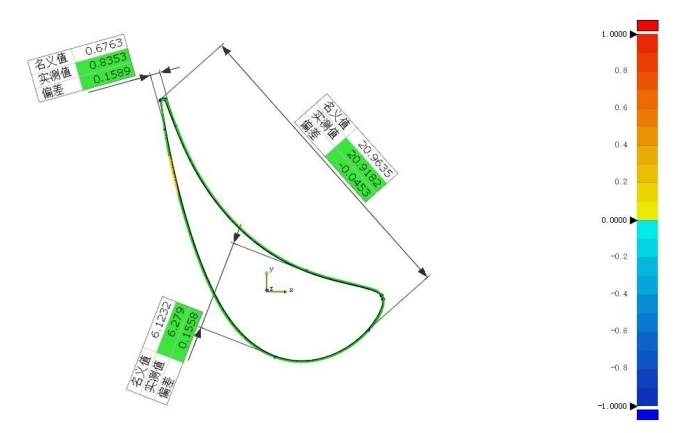

葉片數模檢測對比圖

航空零部件磨損檢測

航空零部件在使用過程中難免會發生磨損，對于機械零部件的保養維護格外重要。通過XTOM藍光三維掃描儀，可以快速、高精度地獲得零部件外形數據，并可進行形變分析，為外形改造及維修測量提供數據支撐。

利用藍光三維掃描獲取3D數據模型，可對磨損后的零部件進行分析，更加直觀的看出損傷部位，方便對磨損直接給出合理的修理方案，提高飛機的安全性。

對于形變磨損零部件進行全尺寸分析，使整個檢測過程更加完整。掃描檢測數據自動生成，且可永久存檔，為以后反復維修以及產品升級提供準確可靠的數據模型。

航空儀表軟質橡膠件檢測

對于軟質的橡膠零部件，如何進行三維尺寸檢測？它的檢測難點是什么？如何保證測量過程工件不變形？不貼點，如何完成正方拼接？接下來為您一一解讀。

面臨的檢測難題

1)橡膠密封件質地柔軟，無法采用接觸式方案進行測量。

2)掃描過程中要固定好才不會變形，橡膠軟工件夾持比較難。

3)橡膠密封件需要固定且尺寸較小，邊緣數據也很關鍵，不適合在工件上貼點進行正反面拼接。

采用XTOM拍照式藍光三維掃描儀對軟質橡膠密封零部件進行掃描，為了固定并保證在掃描過程被測件不發生形變，采用專業的固定支架，搭配特制夾具進行夾持。

將工件豎直固定在夾具上，并在夾具上粘貼標志點，通過夾具標志點識別到工件正反兩面標志點，以進行后續數據的正反面拼接。

橡膠密封件藍光3D掃描

采用XTOM拍照式藍光三維掃描儀采集點云數據，在曲面和輪廓上保留了大量的細節數據。通過精密的三維掃描，即使是橡膠零部件表面細節的形狀輪廓也能顯示清楚。

快速掃描小型高度細節化零件3D數據

三維掃描獲得完整數據后，通過將3D數據導入到檢測軟件中，與原始CAD設計圖進行擬合比對，即可快速獲得各測量點位的具體數值。

對軟質橡膠密封件孔徑和孔徑圓心距等進行全尺寸的分析，最終生成詳細的檢測報告。另外任意位置偏差狀況也可以數值化的顯示。

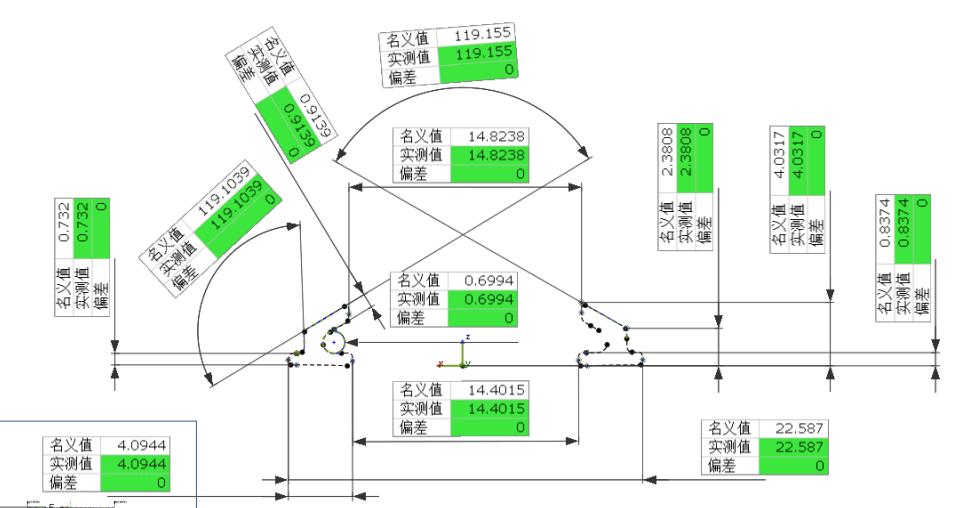

軟質橡膠密封件3D數模檢測對比圖

新拓三維XTOM拍照式藍光三維掃描儀，采用非接觸式測量，可搭配500萬-900萬高分辨率工業相機，可選配多組不同幅面鏡頭，可靈活切換掃描幅面。進行一次三維掃描，直接在檢測軟件中生成需要檢測的數值，不用人工一項項測量，也無需尋找不同的檢具。

XTOM拍照式藍光三維掃描儀憑借其高精度、穩定性、通用性，可以對產品進行全尺寸三維檢測，并可為客戶定制專門的夾具和工裝，為客戶提供完整的檢測報告，可解決自由曲面、復雜輪廓航空零部件在研發、制造和維修過程中的檢測難題。
