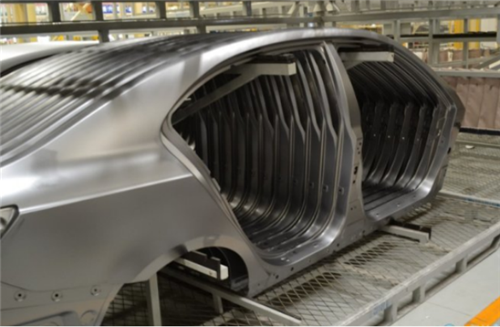

節能和大型輕量化結構是當代工業發展的一個重要方向，高強度薄壁件越來越多地應用于飛機、汽車、船舶、火車、橋梁等工業生產領域。焊接由于其良好的結構外觀性、結構設計靈活性、節約成本等優點逐漸成為薄板加工的一種主要工藝。

　　眾所周知，焊接容易引起彎曲變形、角變形、失穩變形等變形，而薄板在焊接過程中，失穩變形是一種常見的變形狀況，發生失穩變形嚴重影響焊接件的結構完整性、裝配精確性及外觀形貌。

　　一、原有檢測方法

　　檢測需求

　　獲取焊接前后薄板三維形貌數據，通過對比分析全場變形，為數值模擬提供數據支撐，同時對比多種焊接技術焊接后薄板的變形量。

　　原有解決方案

　　用卷尺或者三坐標等工具測量有限個點的變形，或采用數值模擬的方法分析變形情況。

　　原有方案缺陷

　　過往客戶采用的變形測量缺少更為準確全面的方法，無法準確得到薄鋼板全場變形；采用數值模擬的方法，往往無法驗證或與實際結果偏差很大。

　　二、新拓的檢測方案

　　使用高精度藍光工業級XTOM三維掃描儀，獲取焊接前后薄鋼板三維形貌數據，通過對比分析全場變形，為數值模擬提供數據支撐，同時比對多種焊接技術焊接薄鋼板的變形量。

　　采用低碳薄鋼板材料，焊接尺寸400mmX400mmX2.8mm，焊接工藝為MIG（熔化極惰性氣體保護焊）、EBW（電子束焊）、CMT（冷金屬過渡焊）、PAW（等離子弧焊）、TIG（鎢極惰性氣體焊）。

　　采用高精度藍光工業級XTOM三維掃描儀向薄鋼板表面投射藍色光柵，通過自動拼接獲取整體形貌。焊接前后各進行一次數據采集，以焊接前數據為基準，分析焊接后的變形數據。

　　薄鋼板產品測量結果

　　公差檢測內容

　　1）分析焊接過程中，焊縫不均勻擴張和收縮發生的失穩變形

　　2）焊接前后焊接失穩變形量，不同焊接技術焊接薄鋼板的變形量

　　3）焊接變形的特征及失穩變形的具體數值和位置

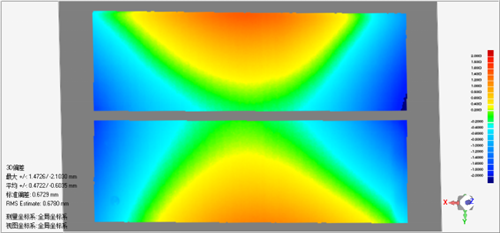

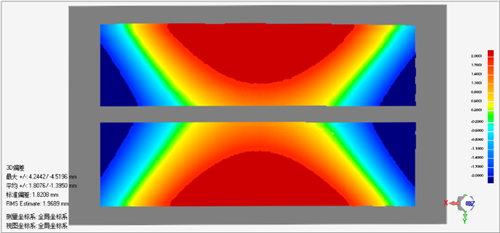

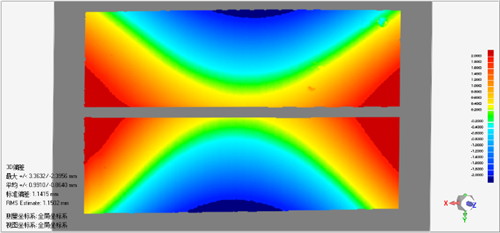

　　從檢測色譜圖可見，焊接后薄板整體都發生了不同程度的變形，CMT焊接變形量最小，TIG焊接變形量最大。沿縱向方向向下凹或向上凸，呈現出比較明顯的馬鞍形狀，發生明顯的焊接失穩變形。

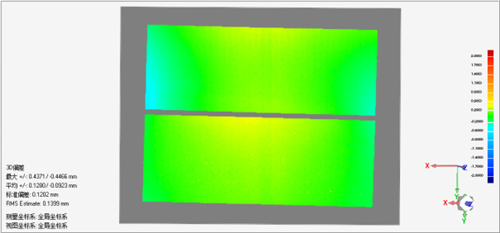

　　圖：CMT焊接變形分析

　　圖：EBW焊接變形分析

　　圖：MIG焊接變形分析

　　圖：PAW焊接變形分析

　　圖：TIG焊接變形分析

　　三、檢測方案價值

　　使用新拓三維XTOM藍光三維掃描儀對薄鋼板焊接變形進行檢測，結合失穩變形機制、大變形理論、固有應變法等數值模擬技術，將實際值與理論值進行對比，實際測量結果與模擬結果在變形分布和幅值都比較接近。三維光學測量技術分析薄板焊接失穩變形，為數值模擬提供了實驗依據，為后續進一步研究屈曲變形提供了一種新的方法。
