對于飛行器而言，目標的空間運動三維姿態，是將其飛行狀態進行運動解構的運動參數。飛行器結構件的三維運動軌跡、六自由度6-DOF測量，對于飛行器的設計、實驗、改進以及故障分析等都極具價值。

在實際飛行中，飛行器結構件的軌跡、姿態和起伏變形情況復雜多變，直接影響飛行器的空中安全性以及空氣動力性能。采用新拓三維DIC高速測量系統，DIC三維動態測量技術，獲取飛行器飛行過程中的變形分布情況，有助于提高飛行可靠性和縮短研發測試周期。

飛行狀態下的動態軌跡高速dic測量

在現代飛機性能測試中，飛行器及其結構件的運動分析，大多基于理論模擬或者風洞實驗。采用新拓三維DIC高速測量系統，可對飛行器結構件及機載物在空中飛行狀態下軌跡、姿態、位移、變形進行測量。DIC高速測量系統通過將高速攝像機安裝在飛機上，機體飛行中實時采集圖像，使用DIC軟件進行數據分析和處理，輸出測量數據結果。

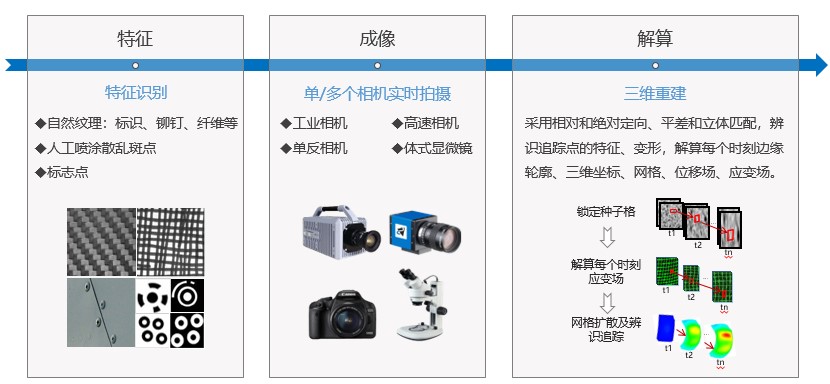

新拓三維DIC高速測量系統，結合高速攝像機采集圖像，通過DIC軟件計算出每個標志點在受載時的位移和變形，并可用于低速、高速、超高速風洞模型的變形測量和姿態測量；超音速風洞對柔性機翼模型進行結構動力學測試，獲得機翼振動時的位移分布；以及飛機在實際飛行工況下的機翼變形測量。

機載相機抖動干擾排除

采用一種動態定位相機的方法。飛機在飛行過程中，機身各結構件均在無規律振動，機載相機也會隨之振動，干擾數字圖像相關DIC測量精度。

通過已知的全局控制點，新拓三維DIC高速測量系統采用空間后方交會方法，實時定位相機，有效消除由相機抖動帶來的測量誤差。

單像空間后方交會解法，將控制點的像點坐標作為觀測值，并求解該像片內、外方位元素的過程。解算外方位元素的單像后方交會，因外方位元素只有６個未知數，至少要３個控制點才可進行計算。單像空間后方交會算法是迭代運算，采用攝影測量中的三角錐算法來計算初值。

新拓三維DIC高速測量系統DIC相機動態定位

飛行狀態下，飛行器結構件在無規律振動，但機身局部剛性件整體的柔性變形，相對于機載相機的剛性移動可忽略不計，設定機身剛性結構件無柔性變形。

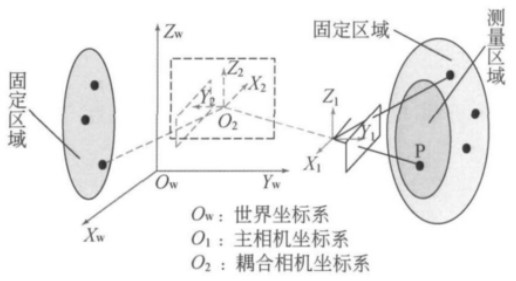

新拓三維DIC高速測量系統相機定位方法如下圖所示，如果測量相機視場內可以觀測到固定區域的控制點，則使用空間后方交會方法，直接計算出位移姿態及軌跡測量。

由于飛機上空間的限制，當新拓三維DIC高速測量系統主測量相機無法同時觀測待測目標區域以及固定區域，可采用耦合相機的方法，實現間接定位主測量相機。

高速DIC測量系統相機動態定位

DIC軌跡姿態測量

試飛過程需要精確獲得飛行器剛性件的運動軌跡與姿態。針對該類問題，傳統測量方法是采用傳感器、經緯儀測量或者二維影像跟蹤測量，只能粗略地估算出飛行器的運動規律，屬定性分析。

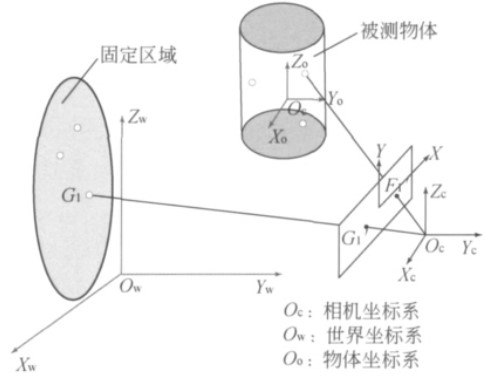

飛行數據中，姿態所代表的是目標相對于某特定坐標系３個軸的旋轉量?；诳臻g后方交會方法，新拓三維DIC高速測量系統可快速解算剛體形心運動軌跡與姿態，通過分析剛體標志點精確解算其三維坐標，反求出剛體坐標系相對于世界坐標系的旋轉矩陣和平移矩陣，即姿態與軌跡。

高速DIC測量系統-軌跡姿態測量

軌跡姿態測量典型案例

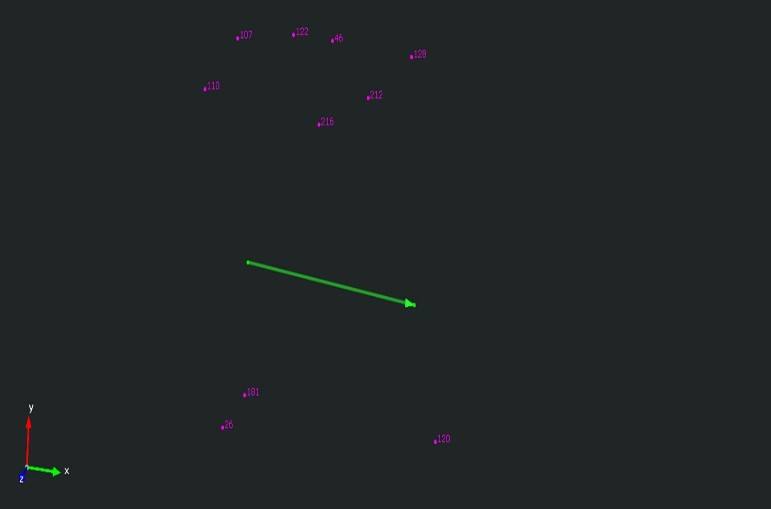

風洞中整機姿態分析

采用新拓三維DIC高速測量系統，配合高速攝像機，通過觀察窗觀測風洞中飛行器姿態、變形與局部應變。

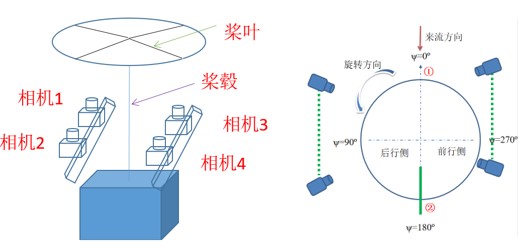

直升機旋翼運行狀態分析

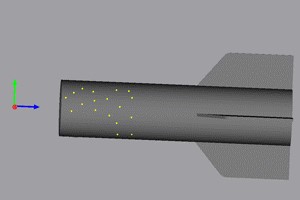

導彈飛行軌跡姿態分析

新拓三維DIC高速測量系統，搭配地面高速攝像機，高速拍攝設定觀察窗口中目標對象圖像，實現彈倉開啟受力變形分析，彈體姿態和軌跡追蹤測試。

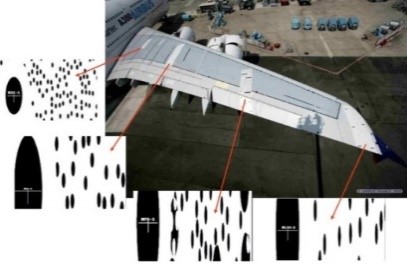

飛機飛行中機翼變形測試

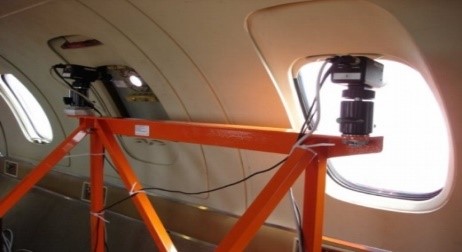

采用多套新拓三維DIC高速測量系統，分別承擔測量檢測、共軛消振功能，實現機翼動態變形監測。
