1、研究介紹
隨著汽車制造技術的飛速發展，對汽車用鋼提出了更高的要求，具備超高強度的雙相鋼成為不可或缺的重要材料。烘烤硬化值是汽車用鋼關鍵的強度指標，對車輛安全性和輕量化設計有著重要作用。
數字圖像相關技術DIC作為一種非接觸式光學測量手段，通過重建材料表面點在變形前后的三維空間坐標，進而獲取形貌與變形信息，與應變片比具有可視化、全場連續動態測量等特點。
利用DIC技術研究超高強雙相鋼的應變時效機制，有助于掌握材料特征，進一步提高其利用價值。
2、研究概述

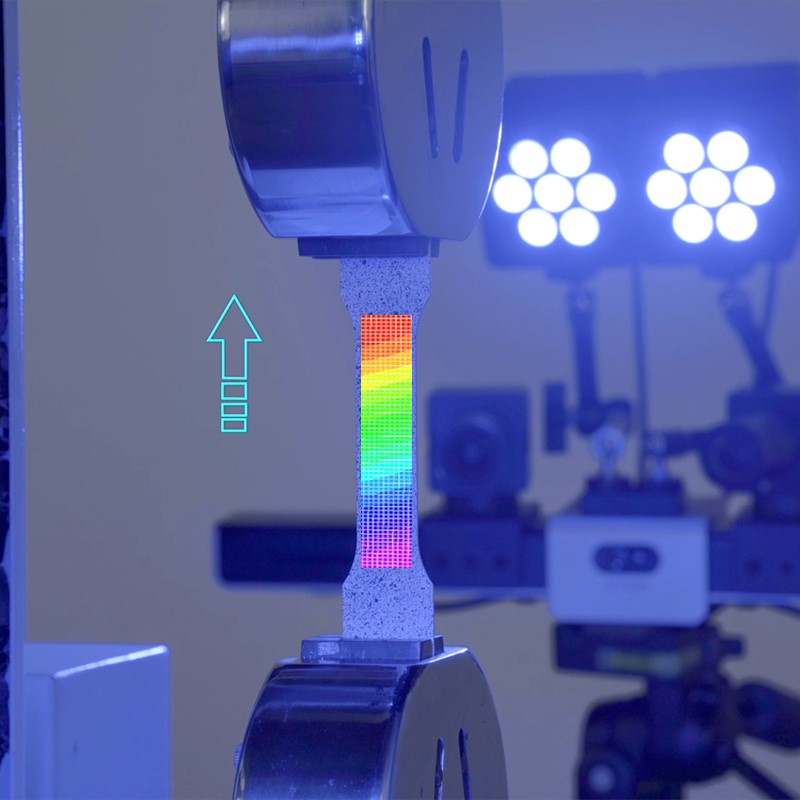

研究人員通過超高強度雙相鋼的拉伸試驗，采用新拓三維XTDIC非接觸應變測量系統，研究超高強度雙相鋼拉伸過程的應變場分布。
DIC測試結果顯示，由于標距段內幾乎沒有塑性變形，可以很好的解釋采用GB/T 228.1-2021 規定P6試樣檢測的應力應變曲線所呈現的特殊形貌。
3、雙相鋼材料與DIC測試設備
采用新拓三維XTDIC三維全場應變測量系統、有限元分析軟件等儀器和設備，研究幾種雙相鋼在不同預應變量、烘烤時間和烘烤溫度條件下的應變時效行為。
DIC全場應變測量系統
新拓三維XTDIC三維全場應變測量系統，通過將試件變形前后的圖像進行對比，通過計算獲取變形信息，實現捕捉拉伸試樣上的應變分布情況。
XTDIC三維全場應變測量系統，基于三維數字圖像相關法（DIC），可獲得樣品表面的位移與應變分布云圖，分析樣品表面不同點、線、區域等元素的應變信息；測試樣品的形狀不在受限于標準試樣，可以對復雜形狀的實際構件進行測試；整個實驗過程應變分布數據可追溯，對整個實驗過程進行記錄，在試驗后可以隨時追溯查看整個實驗過程。
4、數字圖像相關(DIC)研究驗證部分
拉伸試樣應變分布
采用DIC技術對比了DP4預應變和烘烤前、后采用 GB/T 228.1- 2021 規定P6拉伸試樣測試過程的應變分布狀況。
圖顯示了DP4在預變形和烘烤前，拉伸試樣的應變擴展到了整個平行段范圍，即便是樣品的縮頸發生在圓弧過渡的肩部位置，試樣的平行段也呈現了均勻的變形分布。
圖顯示了2%預應變和170℃烘烤后，拉伸過程的應變分布主要集中在圓弧過渡的肩部位置，斷裂也發生在該處，而在平行段內幾乎未檢測到塑性變形。
采用DIC技術檢測的DP4拉伸試樣應變分布：（a）預變形和烘烤前的拉伸過程應變分布；（b）2%預應變和170℃烘烤后的拉伸過程應變分布。
為驗證分析P6試樣和搟面杖形試樣的拉伸應變特征，采用FEA和DIC技術對比分析。
在FEA模擬分析中，對經2%預應變和170℃烘烤20分鐘后的拉伸試樣，按照應變量和性能相關性做了不同的分布處理，在應變量高的位置獲得了較高的屈服強度。
采用FEA仿真軟件和DIC技術，對DP4 拉伸過程的應變分析結果：
（a）和分別是FEA和DIC技術，對P6試樣進行2%預應變拉伸分析；
（b）和分別是FEA和DIC技術，對 P6 試樣的 2% 預應變和 170℃烘烤20分鐘后的拉伸分析；
（c）和分別是FEA和DIC技術，對搟面杖形樣進行 2%預應變拉伸分析；
（d）和分別是FEA和DIC技術，對搟面杖形樣的2%預應變和170℃烘烤20分鐘后的拉伸分析。
5、研究結論
采用新拓三維XTDIC三維全場應變測量系統、有限元分析等手段，對雙相鋼的應變時效行為展開研究。從FEA仿真軟件和DIC技術的分析結果來看，兩者的拉伸試樣的應變分布結果幾乎一致， 這有利于后續采用 FEA分析試樣的斷裂行為，研究不同力學性能和試樣斷裂狀態的相關性。
文章摘自：《肖彪 南昌大學物理與材料學院·材料科學與工程 汽車用超高強度雙相鋼應變時效行為研究》
