1、背景介紹

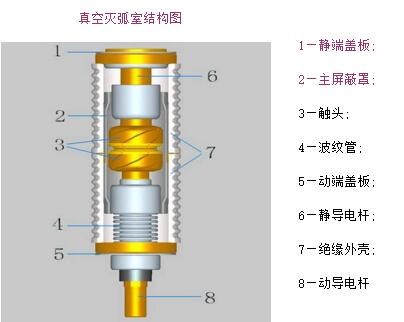

真空滅弧室是真空開關的核心部件，真空開關的合、分操作，是通過位于真空滅弧室外的操動機構使真空滅弧室內的一對對置觸頭閉合或分離來完成的。

波紋管作為真空滅弧室中的密封和連接元件，在服役過程中經歷反復拉伸、壓縮作用，同時還受速度和外壓的影響，波峰、波谷處極易發生疲勞失效，其疲勞壽命決定著真空滅弧室機械壽命。一旦發生疲勞失效將使整條電路系統癱瘓，帶來嚴重經濟損失。

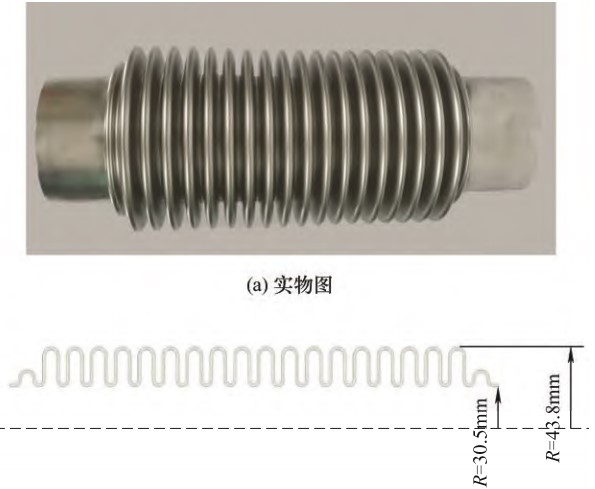

真空滅弧室波紋管

2、研究?jī)?nèi)容

真空滅弧室用波紋管服役工況復雜，采用傳統的理論計算方法和試驗手段難以準確預測其疲勞壽命，一定程度上制約波紋管的設計與選用。

數字圖像相關技術（3D-DIC技術），可以在疲勞實驗的全過程表征材料表面的應變場，突破傳統疲勞實驗信息獲取方式單一的局限性，為研究疲勞機理提供了新的研究方法。

利用新拓三維XTDIC三維全場應變測量系統，基于拉伸試驗、疲勞試驗，獲取波紋管構件的 S-N曲線，基于ANSYS 有限元分析軟件，建立波紋管彈塑性變形有限元模型，通過DIC測試數據來驗證模型的準確性。

3、試驗驗證

波紋管疲勞試驗

對波紋管進行軸向拉伸、壓縮疲勞試驗，試驗頻率為 0.1～0.5 Hz，保證波紋管緩慢運動。為保證數值的準確性和可靠性，每組疲勞試驗重復測試3次，取其平均值。

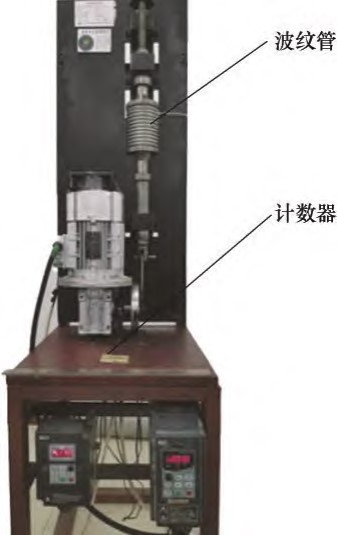

疲勞加載試驗裝置

從疲勞試驗機上讀取荷載循環次數，記錄波紋管疲勞破裂位置，得到波紋管的位移壽命曲線。使用萬能試驗機進行軸向拉伸、壓縮試驗。

采用新拓三維XTDIC 三維全場應變測量分析系統采集波紋管表面位移場、應變場信息，結合DIC 設備測試的真實應力應變曲線和波紋管位移壽命曲線獲得波紋管構件 S-N曲線。

波紋管構件 S-N 曲線

彈塑性變形有限元模型驗證

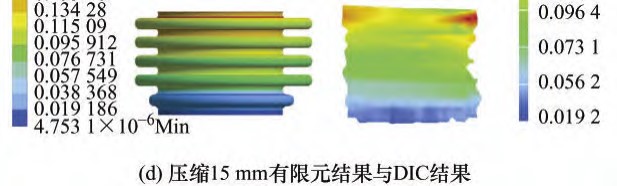

為驗證波紋管彈塑性變形有限元模型的準確性，采用 XTDIC 三維全場應變測量分析系統，實時獲取波紋管拉伸、壓縮特征區域位移應變分布規律，與同條件下所建波紋管彈塑性變形有限元模型仿真結果所得位移應變分布規律對比，有限元結果和DIC 結果整體變化趨勢相同。

XTDIC分析波紋管彈塑性位移應變

拉伸 0.5 m/s壓縮 2 m/s工況下不同階段結果對比

根據DIC試驗獲取移動端第一個波峰位置一點處等效應變隨加載位移的變化特性，再用有限元進行相同位置同等條件下仿真計算，獲取不同速度下相同區域等效應變與加載位移關系。

有限元結果與試驗結果變化趨勢相同，有限元與DIC試驗誤差在 5%范圍之內，驗證了彈塑性變形有限元模型的準確性，為后續壽命精確計算奠定了基礎。

不同速度下有限元結果與DIC試驗結果對比

波紋管疲勞失效預測及驗證

基于波紋管彈塑性變形有限元模型，以瞬態動力學分析結果為前提，結合軟件預測其疲勞壽命，通過疲勞試驗，驗證疲勞壽命預測準確性。將試驗結果與有限元結果進行對比，發現二者最小壽命位置相同，壽命誤差為7.68%，處于可承受誤差范圍。

疲勞壽命預測驗證

4、研究結論

以真空滅弧室用波紋管作為研究對象，采用新拓三維XTDIC三維全場應變測量系統進行DIC疲勞測試，結合有限元法，研究加載下波紋管應力應變分布演變規律，有助于預測分析波紋管疲勞壽命。

（1）基于波紋管疲勞試驗和DIC試驗，獲得了考慮結構件形狀影響的波紋管S-N曲線，同時與自定義材料S-N 曲線下所得疲勞壽命進行對比，得出構件S-N 曲線進行壽命計算更加準確。

（2）建立了波紋管彈塑性變形有限元模型，通過新拓三維XTDIC三維全場應變測量系統進行應變分布以及疲勞機理測試分析，驗證了有限元模型的準確性。
