3D-DIC非接觸式三維全場應變測量系統是基于數字圖像相關算法（DIC）的一種光學測定應變、變形的方法。由CCD相機、光源、支架、數據采集器和DIC軟件組成。

新拓三維XTDIC三維全場應變測量系統，3D-DIC技術通過兩個工業相機采集圖像，識別被測物體表面特征變化，然后通過DIC軟件計算得到3D位移場、3D應變場、3D變形場數據。將XTDIC三維全場應變測量系統與礦井瓦斯防治與利用方向結合，有以下幾方面的應用展望：

1）煤層致裂增透，裂縫起裂；

2）溫度場與應變場耦合分析；

3）鉆孔封孔材料的性能測定。

在當今智能化高強度開采條件下，特厚煤層礦井瓦斯涌出量不斷增大，逐漸成為制約礦井安全高效生產的重大隱患之一，進行卸壓瓦斯抽采成為解決這一問題的關鍵手段。3D-DIC非接觸式全場應變測量系統可在瓦斯防治領域發揮重要作用。

3D-DIC非接觸式全場應變測量系統現已被廣泛應用于諸多科學及工程領域，尤其是力學性能表征方面，下面為大家介紹DIC技術在特厚煤層鉆孔瓦斯抽采方面的典型應用。

特厚煤層覆巖采動裂隙演化模擬實驗

實驗背景

為了解決特厚煤層綜放開采條件下采空區瓦斯涌出量大的問題，開展覆巖裂隙演化物理相似模擬實驗，以此為基礎設計試驗工作面采空區瓦斯抽采鉆孔的合理層位，以實現更科學、合理的卸壓瓦斯抽采效果。

DIC試驗系統及設備

試驗沿煤層走向開采進行模擬，得到工作面開采過程中煤層底板應力變化規律、覆巖采動變形破裂規律及采場三帶高度分布規律等。試驗系統由無線應力傳感系統、新拓三維XTDIC-CONST型非接觸式全場應變測量系統、二維平面試驗平臺等組成。

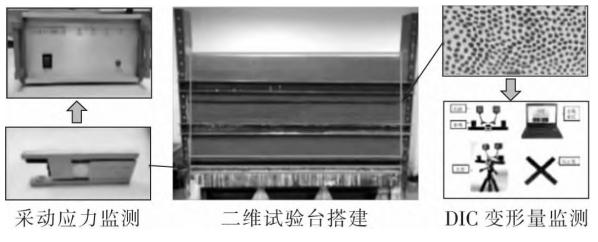

物理相似模擬及3D-DIC變形測量試驗臺

覆巖裂隙分布特征

工作面來壓步距分析

隨著工作面回采，物理相似模擬實驗開挖過程中共經歷10次周期來壓，平均來壓步距23．6 m。當工作面推進110 m，頂板發生第 1 次周期來壓，來壓步距20 m，垮落高度距煤層頂板20 m，空洞高度3 m，離層裂隙距煤層頂板最遠35 m。當工作面推進316 m，發生第8 次周期來壓，來壓步距24 m，離層裂隙高度為煤層頂板上140 m。

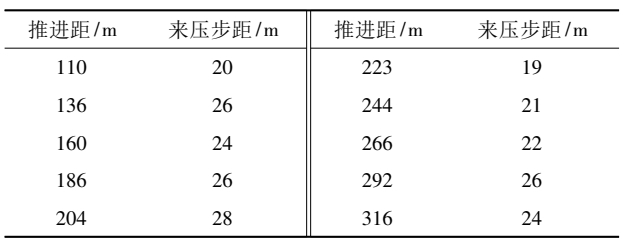

工作面推進距與來壓步距統計

3D-DIC技術用于覆巖垮落形態分析

工作面推進至最后，頂板垮落的情況如圖所示。當煤層開采后，在采空區上方的覆巖由彈性狀態逐漸向塑性狀態轉變。當工作面推進到一定距離時，其上覆巖體發生移動、破斷及冒落，形成冒落帶、裂隙帶和彎曲下沉帶。在冒落帶巖層斷裂成塊狀，在裂隙帶巖層產生變形、斷裂和裂隙，在彎曲帶巖層整體結構基本上未受到破壞。

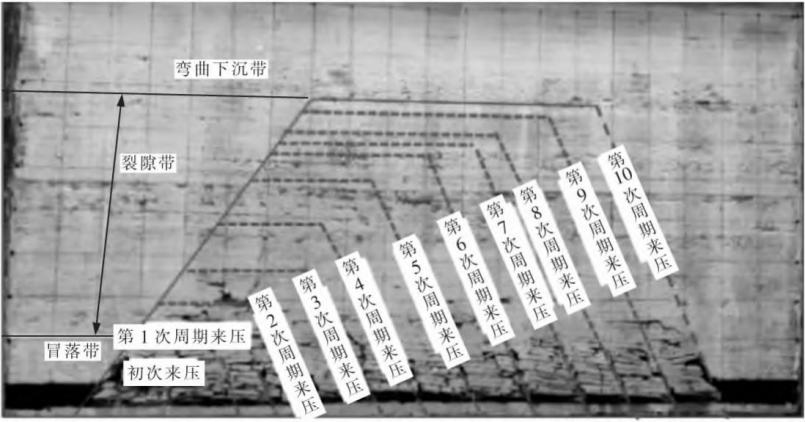

3D-DIC技術分析覆巖垮落最終形態

采動覆巖變形特征

通過XTDIC三維全場應變系統對采動模型變形測量可知，位移云圖同樣總是呈現梯形，當工作面推進至 316 m 時，相似模型覆巖應變監測結果如圖所示：

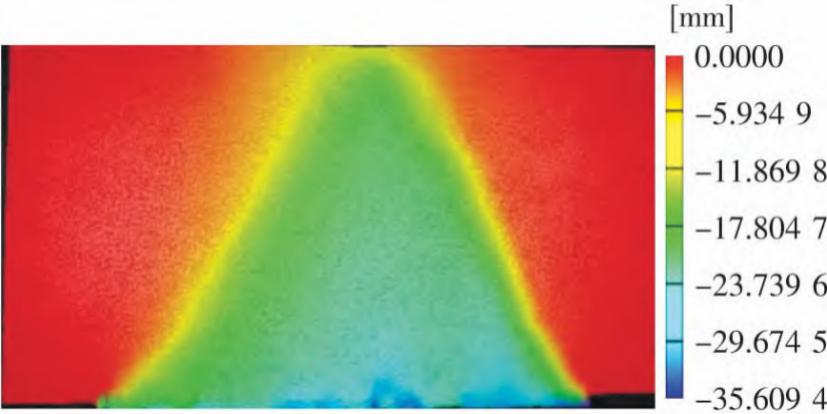

XTDIC三維全場應變測量系統監測結果

由最大主應變云圖可知，隨著工作面推進距離的變長，“梯形”應變區也隨之變大，上部離層應變進一步上升至模型頂部。但與此同時，模型中應變量最大的區域仍處于采場兩端。

通過分形維數進行采場裂隙分布規律定量化表征，計算覆巖裂隙分形維數與工作面推進距離關系如下所示：

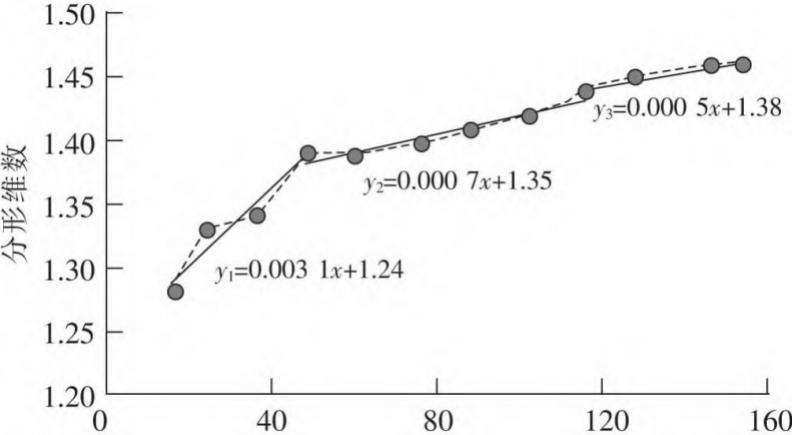

分形維數同推進距的關系

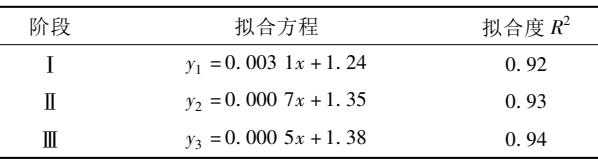

分形維數各階段擬合結果

分形維數隨著工作面推進長度逐漸增大，且增長量隨推進距增大而減小。分析可知，距煤層頂板10～70 m范圍內離層率最大且呈現出駝峰形分布，其中該層位內距切眼20～295 m處離層率最大，采場中部的離層率最低。距煤層頂板70～130m范圍內離層率同樣呈駝峰分布，離層率最大值向采場中部靠近，峰值位于距切眼60m及100m處。而距煤層頂板130～190m范圍內離層分布變?yōu)橥剐危逯滴挥诰嗲醒?80m處。

試驗結論

( 1) 通過物理模擬實驗，采用新拓三維XTDIC三維全場應變測量系統，可測量工作面覆巖裂隙動態演化特征，更科學地分析工作面冒落帶高度，冒采比，裂隙帶發育情況，裂采比。

( 2) 結合試驗工作面采動裂隙發育情況和現場頂板情況，有助于確定頂板高位鉆孔，用于治理上隅角集聚瓦斯與采空區裂隙帶高濃度瓦斯。

( 3) 通過分析采空區裂隙發育情況，以鉆孔瓦斯抽采濃度為考察指標，有助于比較和分析對比普通鉆孔與定向長鉆孔的瓦斯抽采效果，進行更科學合理的卸壓瓦斯抽采。

案例摘自：【李振興，陜西陜煤銅川礦業有限公司玉華煤礦，特厚煤層綜放開采定向長鉆孔瓦斯抽采技術】
