現代飛行器的空氣動力學設計已形成計算流體力學(CFD)、風洞試驗和飛行試驗三大要素并列的格局，在其中存在著數據的相關性問題，需要通過對比或驗證，掌握其間的相互關系和修正方法，才能更加有效地用于飛機研發。

數字圖像相關法技術（DIC）作為一種新型的非接觸全場形變測量技術，正成為航空航天中測量位移姿態及應變的可靠手段。其基本原理為在測試樣品上施加隨機散斑，然后通過對變形過程中散斑的追蹤與關聯來獲得構件的全場應變與形變數據。

根據圖像采集系統的不同，數字圖像相關法DIC技術可以測量風洞試驗下飛機飛行過程的變攻角、姿態角，也可以記錄瞬間的動態變形及位移軌跡。這種利用圖像的形變測量技術與傳統傳感器相比具有決定性的優勢，正在發展成為一種可靠的工業測量解決方案。

1、檢測目的

本文主要介紹采用新拓三維XTDIC三維全場應變測量系統，基于數字圖像相關法DIC，進行兩種空氣動力學實驗，一種是風洞實驗，測量模型的變攻角、姿態角；一種是飛行實驗，測量機翼變形，或者彈體運行軌跡等。

2、風洞實驗

某低速風洞內，通過XTDIC三維全場應變測量系統，搭配高速攝像機，高速攝像機采集模型表面標志點的坐標，進而解算出姿態角的變化。

某低速風洞位移軌跡測量

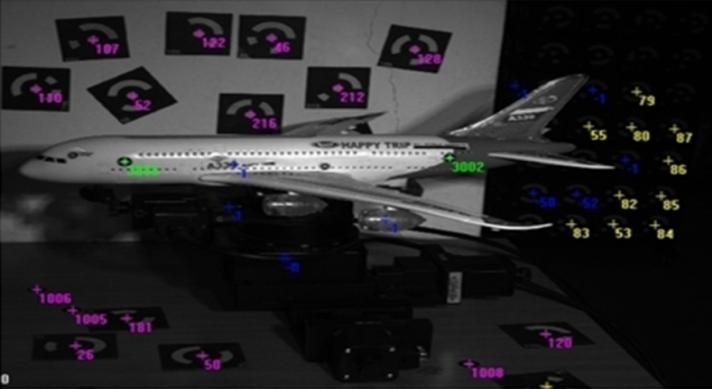

飛機在風洞下姿態角測量

某立式風洞內，XTDIC三維全場應變測量系統，基于數字圖像相關法DIC技術，測量彈體（旋轉模型）表面標志點的坐標，進而解算出姿態角、自轉加速度等參數。

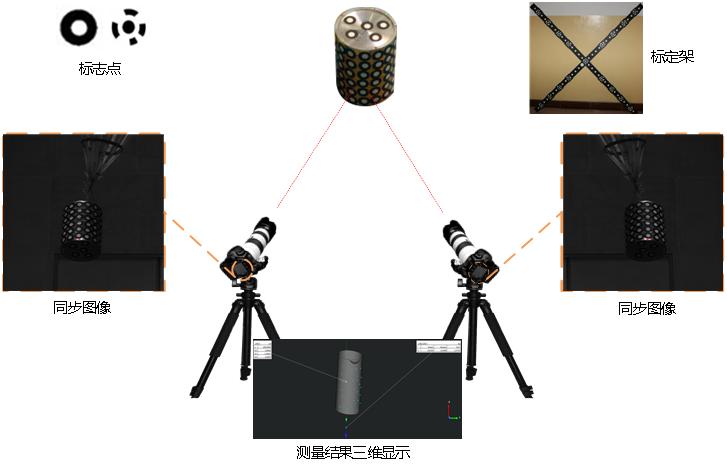

XTDIC三維全場應變測量系統采集立式風洞下模型動態數據

3、自由飛行實驗

某型號飛機飛行過程中，在飛機尾部架設多個相機，XTDIC三維全場應變測量系統采集數據，測量機翼變形。由于機翼尾部會振動，在飛機背部粘貼不動點，實時動態校準XTDIC三維全場應變測量系統相機振動。

某型號隱形飛機飛行投彈過程中，XTDIC三維全場應變測量系統測量彈體的運行軌跡、自轉加速度，并對彈倉倉門在開啟、關閉時的變形進行測量。
