電梯層門主要作用是防止人員墜落電梯井道，因此歷來各國都非常重視，往往會對層門提出許多具體的技術要求。為了保障電梯層門的機械強度能滿足日常的使用要求，電梯制造與安裝國家標準對于電梯層門在靜載、動態載荷均具有明確的機械強度及變形參數要求。

為了評估電梯層門在靜載、錘擊動態載荷下的機械性能，并探索新拓三維SPARK三維高速測量系統在電梯機械性能試驗領域的應用，DIC高速測量技術用于電梯層門靜載及錘擊試驗，分析不同狀態下電梯層門的變形量。通過高速DIC技術，獲取層門在瞬態沖擊過程中的離面位移和應變時程。試驗數據有助于分析層門結構是否滿足標準規范要求，以及分析層門結構設計的可靠性。

電梯層門受朝向井道內方向的外力所涉及的主要是GB 7588.1-201X《電梯制造與安裝安全規范》中第5.3.5.3條的規定，概括主要有以下幾點。

1、靜態

1）300N垂直作用于層門上的任意位置且均勻分布在5cm2的圓形或方形面積上，永久變形不大于1mm，彈性變形不大于15mm，且試驗后門的安全功能不受影響；

2）1000N垂直作用于層門上的任意位置且均勻分布在100cm2的圓形或方形面積上（在300s內逐漸增加），試驗后沒有影響功能和安全的明顯的永久變形；

2、動態

從層站側，用相當于45kg的軟擺錘沖擊裝置從800mm的高度跌落時的撞擊能量，從門板寬度方向的中間以符合GB 7588.1-201X 表5所規定的撞擊點，撞擊層門時，需滿足以下條件：

1）可以有永久變形，也允許撞擊后的門無法運行；

2）門組件不應喪失完整性，并保持在原有位置，且突進井道后的間隙不應大于0.12m；

3）對于玻璃部分，應無裂紋。

DIC高速測量技術用于電梯層門機械性能試驗測試

DIC是一種非接觸式光學檢測技術，通過對試件表面的灰度數字圖像進行采集，通過對灰度數字圖像在不同時間的圖像變化進行分析計算，達到監測試件表面變形與位移的目的。

新拓三維XTDIC-SPARK三維高速測量系統，通過直接控制高速攝像機采集，基于參考點和時序信息計算追蹤點的位移、速度、加速度等數據。試驗時將兩臺高速攝像機分別放置在電梯層門后面，從2個角度拍攝層門背面散斑區域變形，通過新拓三維XTDA動態分析軟件獲得層門背面的力學響應。

01靜態載荷測試

試驗中，采用帶有球形沖擊頭分別施加不同的靜態載荷于層門上，通過高速攝像機來拍攝層門表面的瞬態彈性變形，XTDA軟件根據圖像獲取試樣的三維位移場數據以及關鍵區域最大位移數據

采用XTDA動態分析軟件對2組不同力值加載試驗拍攝的散斑圖像進行分析處理，得到電梯層門靜態載荷下的位移場和關鍵點位移數據。由下圖可知，第一次加載關鍵點最大變形數據為9.8980mm；第二次加載關鍵點最大變形數據為11.4618mm，滿足彈性變形不大于15mm的國標要求。

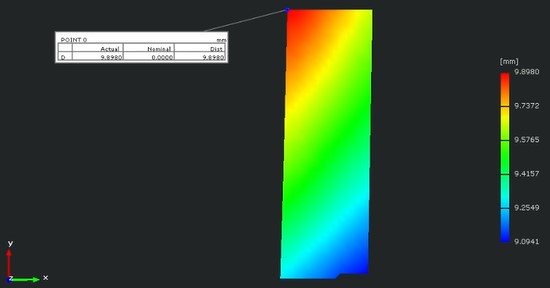

第一組力值加載位移場數據：

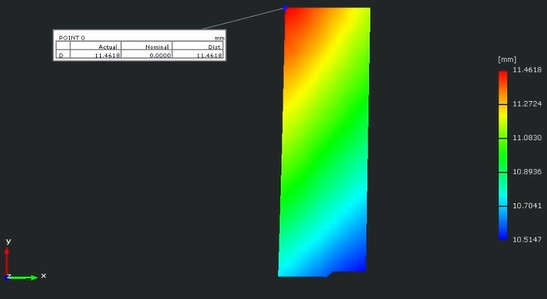

第二組力值加載位移場數據：

02動態錘擊測試

根據GB進行軟擺錘沖擊試驗，同時在電梯層門背面采用XTDIC-SPARK三維高速測量系統搭配的兩臺高速攝像機采集圖像，分析電梯門層背后梁柱部分的實時動態全場位移以及應變。

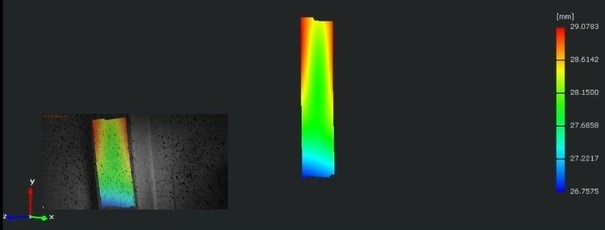

撞擊過程位移場數據

基于高速攝像機采集的圖像，XTDA動態分析軟件對圖像進行計算分析，輸出電梯層門背后梁柱實時動態的位移場及應變場，可分析撞擊過程瞬態全過程的位移及應變數據。

應變過程數據

位移過程數據

撞擊瞬態最大主應變及合位移數據

下圖為XTDA動態分析軟件輸出的梁柱表面中間點的最大主應變及合位移數據，最大主應變?yōu)?.0770%，紅色區域應變集中則為撞擊點。關鍵點最大合位移為88.0163mm，滿足突進井道后的間隙不應大于0.12m的標準要求。

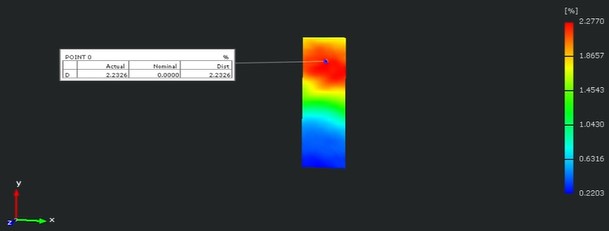

最大主應變

最大主應變分析曲線

合位移

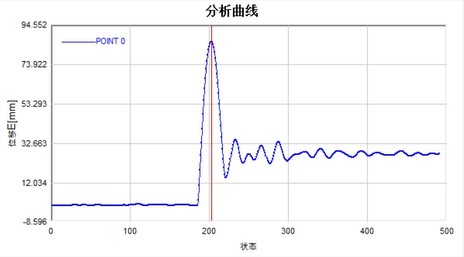

合位移曲線

試驗采用新拓三維XTDIC-SPARK三維高速測量系統對電梯層門靜態、動態載荷下的變形過程進行了研究，得到了該過程中電梯層門的瞬態力學響應特性。測試數據有助于分析電梯層門在靜載、動載下的變形量指標，驗證電梯層門系統其強度與剛度是否滿足新標準要求。

新拓三維XTDIC-SPARK三維高速測量系統，DIC高速測量技術可分析全場位移、應變區域，數據直觀、精準、可視化，在高速?zèng)_擊、高速振動、高速變形、高速運動、高速旋轉等領域取得了廣泛的應用。
