吊掛載荷系統時近幾年來研究的熱點，尤其是在惡劣環境下，吊掛系統的穩定是必要條件，吊掛載荷過程中，需研究在風洞條件下吊繩的運行軌跡姿態，并進行深度的仿真研究。

實驗利用無人機懸停技術懸掛繩索，對懸掛繩索的擺動進行軌跡姿態測量，通過在繩索上粘貼靶標點，采用數字圖像相關技術（DIC）結合高速相機，采集計算出吊繩的運動姿態和軌跡。

利用新拓三維XTDIC-STROBE三維動態軌跡測量系統對靶標點進行識別，從而解算出繩子的運動軌跡，整個繩長10m左右。由于目前的公司設備只能做到5m，所以先用此款設備進行了實驗，后期改進設備進行第二次測量。

1、設備準備

此次實驗是新拓三維自主研發的XTDIC-STROBE三維動態軌跡測量系統，配合高速相機采集設備，相機采集1200萬像素?；陔p目立體視覺技術，識別繩索事先粘貼好的靶標點，計算出靶標點的三維坐標值，從而擬合出繩索的運動軌跡。

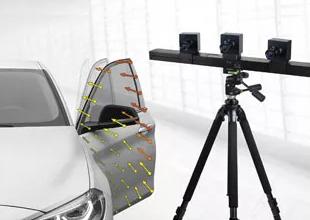

XTDIC-STROBE三維動態軌跡測量系統設備圖

2、實驗過程

粘貼靶標點，利用熱熔膠將靶標點粘貼上去，難度在于繩子剛性強，很難保證粘貼在一條線上，這樣就會導致繩子擺動起來以后，有些點就會超出XTDIC-STROBE三維動態軌跡測量系統相機視場范圍。

調節XTDIC-STROBE三維動態軌跡測量系統視場范圍，包括相機間距和測量距離，其次調節鏡頭焦距焦距和光圈，再次對設備進行標定，將標定板放置在合適的位置，由于大視場利用內外分開標定。

將無人機升起來，認為擺動繩索，調整設備的觸發間隔，進行采集，后續進行數據結算。

3、數據分析

XTDIC-STROBE三維動態軌跡測量系統測量結果如下圖所示：

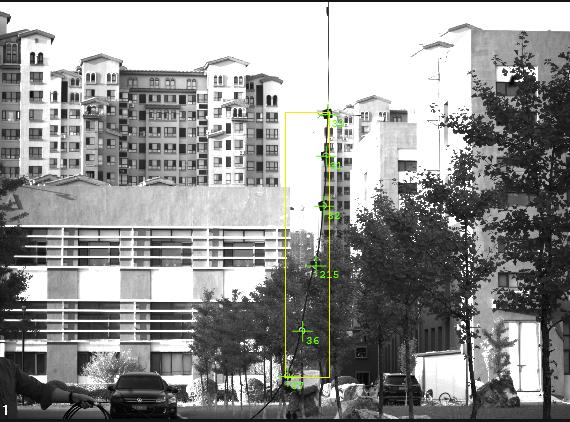

擺動繩索運動位移軌跡測量原始數據

4、實驗總結

由于此次實驗是擺動繩索，XTDIC-STROBE三維動態軌跡測量系統采集圖像，盡可能模擬實驗工況。

XTDIC-STROBE三維動態軌跡測量系統測量視場調整，擬合出的結果盡可能和仿真進行結合起來。

XTDIC-STROBE三維動態軌跡測量系統改進衡量長度和鏡頭焦距，滿足10m視場范圍。選用固定吊車進行繩擺測試，排除繩索自身的抖動。
