混凝土泵車工作的核心部件是臂架，通過臂架的伸展將混凝土澆筑到指定位置。為了驗證臂架滿足剛度和強度要求，通過對臂架施工時受力關鍵結構進行研究，分析臂架的力學特性與結構可靠度，驗證結構設計與減振控制效果。

新拓三維XTDIC三維全場應變測量系統，用于混凝土泵車臂架在載荷狀態下三維姿態測量，分析臂架關鍵受力位置的三維位移與擺動，以監測臂架的結構剛度與減震性能。測試數據有助于分析臂架的力學特性與結構可靠度，以提升設備運轉效率和運載安全。

快速、靈活的DIC位移測量

三維數字圖像相關（3D- DIC）法，是最常用的非接觸位移與振動測量方法之一，DIC方法測量過程無需布線，用標記點光學追蹤取代傳感器，可提供精確、豐富全面的結構振動位移信息。

新拓三維XTDIC三維全場應變測量系統，通過跟蹤布置在泵車臂架上的編碼標記點，實現對關鍵點的坐標、軌跡、位移、振動、加速度等數據的獲取。相比傳統點位式測量，提供更全面的三維位移與振動數據，測量實施過程簡單高效。

泵車臂架擺動測試

混凝土泵送是脈沖式的，泵送工作時，由于泵送機構的換向沖擊、換向工作頻率與結構固有頻率接近，以及混凝土在臂架上的脈動流速等因素，會導致臂架產生周期性的振動。

1、泵車送料端頭回擺分析

XTDIC三維全場應變測量系統，它能夠測量泵車端頭送料過程中的三維位移及擺動信息，可測得不同頻率下的三維位移、振動、速度和加速度，同步多點三維位移測量，實時動態數據輸出。

左相機起始測量位置點

從DIC分析軟件輸出三維位移數據可知：綠色點箭頭圓點為起始測量位置點；綠色點狀為泵車送料端頭回擺過程，其軌跡點的空間三維顯示，紫色箭頭為移動方向。

點XYZ三方向合位移曲線

通過DIC軟件數據分析可知：臂架送料端頭最大點相對于初始位移為2378.0789mm，最小點相對于初始位移為132.0244mm，對其相減得出最大擺動合位移量為2246.0545mm。

通過三維數據分析可直觀看到端頭三維空間軌跡，擺動過程中上下振動，并準確分析其合位移以及XYZ單方向位移，XYZ方向可根據需要設定。

2、泵車送料端口臂架擺動測試

在混凝土泵車送料工作狀態中，采用XTDIC三維全場應變測量系統分析臂架關鍵受力結構三維位移與振動數據。在提取送料過程采集圖像后，通過DIC軟件送料臂架三個關鍵位置的x，y和z方向上對應的位移軌跡，以便于分析其擺動幅度。

XTDIC三維全場應變測量系統在施工現場測試，可采用臂架本身特征進行測量，也可以粘貼特征點進行測量。

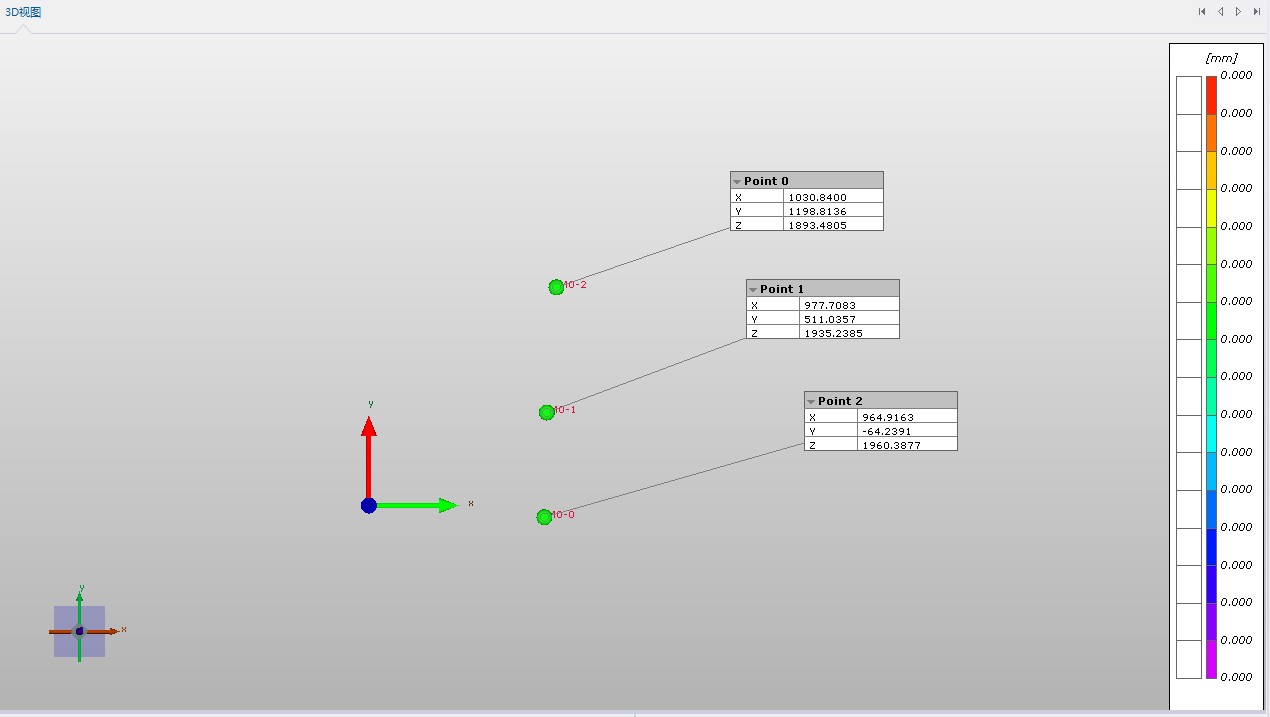

根據現場測試情況，在DIC軟件中進行了轉坐標系，水平方向?yàn)閄，豎直方向?yàn)?，Y深度方向?yàn)閆，分析泵車送料端口臂架上三個測點。

0號點XYZ合位移

0號點X方向位移

0號點Y方向位移

0號點Z方向位移

三個測點不同角度，三維運動軌跡圖

采用XTDIC三維全場應變測量系統，可以全場測量混凝土泵車送料端頭、端口臂架三維軌跡姿態，送料施工過程中的擺動數據，是一種非接觸式、可視化的三維動態測量方法，準確分析其合位移以及XYZ單方向位移，測試數據可用于驗證結構設計與減振控制的效果，有效提高施工的效率和安全性。
